Ürün Genel Bakışı

Model: YTQ165 | Category: Tracked Down-hole Drilling Rig

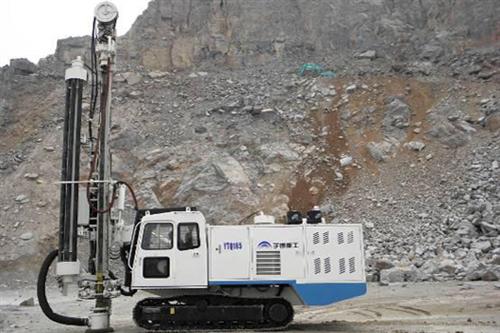

YTQ165, yüksek basınçlı toz bastırmalı tam hidrolik yüzey delik içi (DTH) sondaj makinesidir; açık ocak madenler ve ocaklarda patlama deliği sondajı için üretilmiştir. 22 t çalışma ağırlığı, 338 kW motor ve 280 bar hidrolik sistem ile; güçlü geri çekmeyi, hızlı ilerleme hızlarını ve geniş delik çapı aralığını tek bağımsız, paletli bir pakette birleştirir.

22 t

Anma Yükü

338 kW

Güç

30°

Maks. Tırmanma Kabiliyeti

Hemen Teklif Al Teknik Şartname Talep Et

Yüzey DTH Sondaj Makinesi Uygulamaları

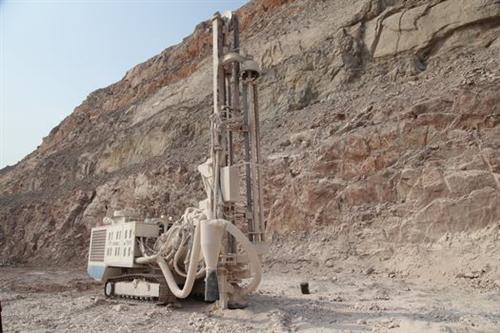

Bu paletli DTH sondaj makinesi, metal ve kireçtaşı ocaklarında, agrega çukurlarında ve açık ocak madenlerinde del-patlat döngüsünün ilk aşamasıdır. 120–180 mm çapında ve standart olarak 30 m derinliğe kadar dikey patlama delikleri açar; ön-ayırma ve üretim patlatması için uyarlanabilir.

Taşıyıcı 30° tırmanma kabiliyeti sunar; böylece sondaj makinesi ayrı bir ana çekici olmadan kendi paletleriyle sahalar arasında hareket eder; entegre hava kompresörü ise çekilen kompresör ihtiyacını ortadan kaldırır.

Yutong bu paletli delik içi sondaj makinesini küresel ihracat desteği ile tedarik eder ve satış sonrası parçalarla; madenlere, ocaklara ve inşaat müteahhitlerine Asya, Afrika, Orta Doğu ve Latin Amerika genelinde hizmet verir.

YTQ165'in Teknik Öne Çıkan Özellikleri

Bağımsız döner kafa, 5.66 m ilerleme stroku ve 40 kN'a kadar geri çekme ile 0–100 dev/dak'da 3900 Nm'ye kadar tork sunar. Yerleşik kompresör, temiz ve verimli delik yıkaması için 23 m³/dak'da 20.7 kg/cm² sağlar. Tam hidrolik kontrol, pürüzsüz ilerleme ve hassas delik hizalaması verir.

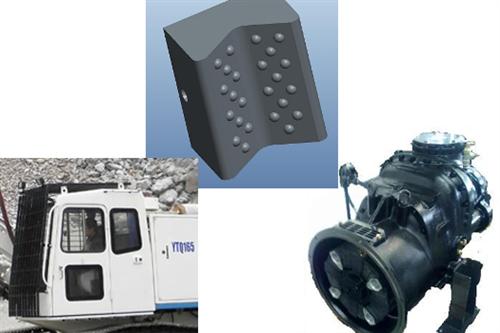

Toz emişli kapalı kabin, yüksek tozlu sondaj ortamında operatörü korur; 500 mm palet pabuçlı paletli taşıyıcı, yumuşak saha yüzeylerinde zemin basıncını dağıtır.

Doğru Paletli Delik İçi Sondaj Makinesi Nasıl Seçilir

DTH sondaj makinesini patlama deliği çapı, derinlik ve saha yüksekliğine göre seçin: 120–180 mm çap aralığı çoğu agrega ve orta sert kaya işini kapsar. Kompresör akışını çekiç boyutunuza göre teyit edin ve Yutong'dan sondaj çubuklarını, çekiçleri ve uçları kaya tipinize eşleştirmesini isteyin.

Önde gelen patlama deliği sondaj makinesi üreticisi olarak Yutong konfigürasyonlar sunar — bucket or body options, tyre packages, cab choices and power options — böylece makine genel bir spesifikasyon yerine tam çalışma döngünüze uyar.

Teknik Parametreler

Teknik Parametreler
Öğe	YTQ165
Tam makinenin çalışma ağırlığı (kg)	22000

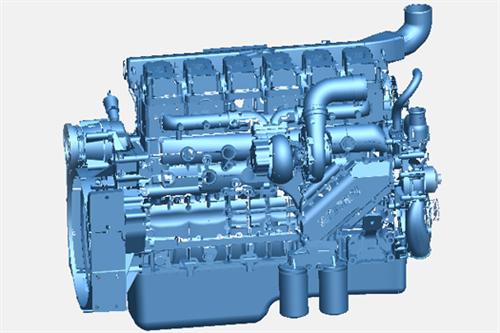

Motor gücü (kW)	338
Çekiş (kN)	142
Seyir hızı (km/s)	0~2.5
Tırmanma kabiliyeti(°)	30
Taşıma uzunluğu (mm)	9500
Taşıma yüksekliği (mm)	3700
Taşıma genişliği (mm)	3200
Palet genişliği (mm)	500
Dingil Mesafesi (mm)	2850
Güç baş stroku (mm)	5660
Güç kafası hareket hızı (m/dak)	18
Güç kafası hızlı hareket hızı (m/dak)	55
Maksimum uygulanan basınç (kN)	40
Maksimum geri çekme kuvveti (kN)	40
Sistem basıncı (bar)	280
Güç başlığı torku (Nm)	3900
Güç baş hızı (r/dk)	0 ~100
Darbe frekansı (Dakika-1)	820-1475
Tek darbe enerjisi (Nm)	822
Kompresör çalışma hava basıncı (kg/cm²)	20.7
Kompresör hava debisi (m³/dak)	23
Standart sondaj (dış çubuk) (mm)	φ114
Maksimum sondaj deliği derinliği (m)	30 Standart
Delik çapı φ(mm)	Φ120-φ180 Standart

Sıkça Sorulan Sorular

YTQ165 hangi delik çapı ve derinliği delebilir?

YTQ165, standart çubuklarla yaklaşık 30 m derinliğe kadar 120–180 mm patlama delikleri açar; takım seçenekleriyle daha derin veya daha büyük delikler için yapılandırılabilir.

Sondaj makinesi kendi hava kompresörünü içeriyor mu?

Evet. Entegre kompresör 23 m³/dak'da 20.7 kg/cm² sağlar; bu nedenle standart DTH çekiçleri için ayrı bir çekilen kompresör gerekmez.

Hangi zemin koşullarına uygundur?

Açık ocak kaya patlama deliği sondajı için tasarlanmıştır; paletleri maden sahaları ve ocak zeminlerinde 30° tırmanma için derecelendirilmiştir.

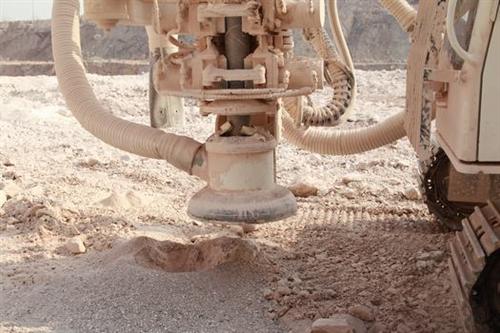

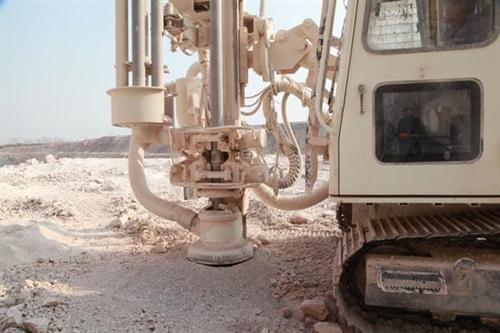

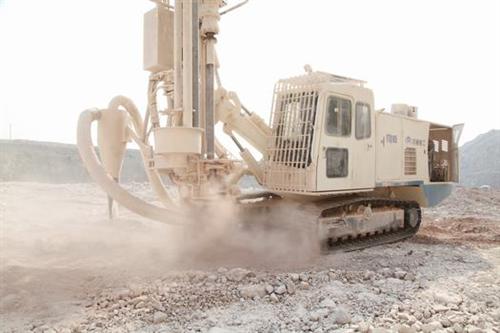

Toz nasıl kontrol edilir?

Yüksek basınçlı toz bastırma sistemi sondaj çeliğini ve delik ağzını kaplar; havadaki tozu azaltır ve uç ömrünü iyileştirir.

Elektrikli veya hidrolik bir kepçe ile eşleştirilebilir mi?

Evet — sondaj makinesi doğrudan yükleme araçlarının önündeki sahalarda çalışır; Yutong, küreğinize ve patlatma tasarımınıza uyacak şekilde delik deseni ve yük kalınlığı konusunda tavsiye verebilir.

Hangi takımlar en hızlı aşınır?

DTH çekiçleri, uçları ve sondaj çubukları başlıca sarf malzemeleridir; Yutong kaya sertliğiniz için optimize edilmiş eşleşen takımları tedarik eder.
