Ürün Genel Bakışı
Model: | Category: Hydraulic Crawler Crane
D merkezi aynı zamanda madencilik, temizlik ve temel-inşaat hatları genelinde elektrikli ve hibrit ekipmana geçişi de yönlendirerek, Yutong'un geleceğe kadar global pazarlar için düşük-emisyonlu inşaat-makineleri teknolojisinin ön saflarında kalmasını sağlar.
55-125 t
Kaldırma Kapasitesi Aralığı
13-73 m
Ana Bom Uzunluğu Aralığı
0-110 m/min
Ana Vinç Halat Hızı
Performans Özellikleri
1. Özellikler

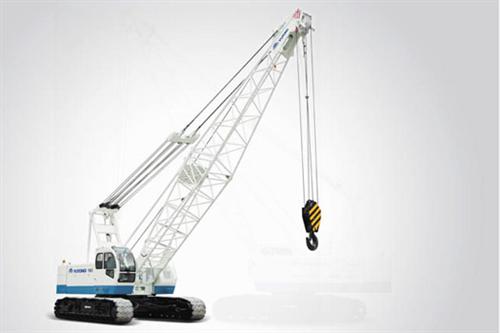

Paletli vinç, GB II emisyon standardını karşılayan ve güvenilir, ekonomik ve çevre dostu bir güç kaynağı sağlayan yüksek performanslı Cummins dizel motor benimser.
2. Özellikler
Geri çekilebilir şasi yapısı, şasinin stabilitesini iyileştirmek ve aynı zamanda genel taşımayı etkilememek için uzatılmış bir katlanır braketeye sahiptir.
3. Özellikler
Hidrolik paletli vinç, dahili planet dişli redüktör ve yüksek torklu yürüyüş motoru kullanarak büyük tahrik kuvveti, güçlü tırmanma kabiliyeti ve yüksek güvenilirlik ile öne çıkar.
4. Özellikler
Çift fren benimseyerek, ana vinç yüksek hızlı serbest indirme işleviyle sadece çalışma verimliliğini büyük ölçüde artırmakla kalmaz, aynı zamanda fren güvenilirliğini de garanti eder.
5. Özellikler
Mandal kilitleme cihazı ile donatılmış kaldırma vinci mekanizması (Ana vinç ayrıca müşteri gereksinimlerine göre donatılabilir), kazaları önlemek için bomun ve yükün güvenli ve güvenilir konumlandırılmasını garanti eder.
6. Özellikler
Bom, yüksek mukavemetli yapısal borunun kaynaklanmasıyla oluşturulur; bom başı iyi rijitlik, hafiflik ve yüksek taşıma kapasitesi ile öne çıkan naylon makara kullanır.
7. Özellikler
Hidrolik paletli vinç, pilot kontrollü, yük algılamalı hidrolik kontrol sistemi ile tasarlanmıştır; yüksek mikro hareket performansı, yüksek doğruluk, kullanışlı ve esnek avantajlarına sahiptir.
8. Özellikler
Paletli vinç, stabil çalışmayı gerçekleştirmek için kontrollü bir serbest kayma mekanizmasına sahip salınım mekanizması benimser.
Teknik Parametreler
| Başlıca teknik parametreler | Birim | YTQU55B | YTQU70 | YTQU80 | YTQU125 |
|---|---|---|---|---|---|
| Azami kaldırma kapasitesi | t | 55 | 70 | 80 | 125 |
| Maksimum kaldırma momenti | t·m | 55×3.8 | 72×3.8 | 80×4.3 | 117×6 |
| Ana Bom Uzunluğu Uzun yardımcı bomun bom uzunluğu | m | 13~37 | 13~58 | 13~58 | 16~73 |
| Kırlangıç kol uzunluğu | m | 6.10~15.25 | 9~18 | 9~18 | 13~25 |
| Ana bom + jib'in toplam maksimum uzunluğu | m | 43+15.25 | 43+18 | 49+18 | 61+25 |
| Ana bomun değiştirilebilir açısı | ° | 30-80 | 30-80 | 30-80 | 30-80 |
| Ana vincin halat kaldırma ve indirme hızı | m/dak | 0~110 | 0~100 | 0~79 | 0~80 |
| Yardımcı vincin halat kaldırma ve indirme hızı | m/dak | 0~70 | 0~100 | 0~100 | 0~80 |
| Bom halat kaldırma ve indirme hızı | m/dak | 0~65 | 0~76 | 0~79 | 0~45 |
| Dönüş Hızı | r/min | 0~2.2 | 2.3 | 0~3.3 | 0~1.65 |
| Seyir Hızı | km/s | 0~1.3 | 0~1.3 | 0~1.1 | 0~1.0 |
| Tırmanma kapasitesi (temel aparatla ve kabini geride tutarak) | % | 40 | 30 | 30 | 30 |
| Motor nominal çıkış gücü/dönüş hızı | kw/dk/dk | 132kW/2000rpm | 160kW/2200rpm | 194kW/2200rpm | 215kW/2100rpm |
| Motor modeli | Cummins 6BTAA5.9-C180 | Cummins 6CTAA8.3-C215 | Cummins 6CTAA8.3-C260 | Cummins 6LTAA8.9-C295 | |
| Toplam ağırlık (temas kılavuzu ve en büyük kaldırma kancası ile) | t | 55 | 66 | 84 | 115 |
| Paletin zemin basıncı (temel aparatla) | MPa | 0.069 | 0.074 | 0.08 | 0.08 |
| Ağırlık Kartı Kütlesi | t | 17.5 | 22.5 | 25 | 42 |
| Palet Bağlantı Aralığı | mm | 3360(4520) | 2500~4030 | 3390~4900 | 5400 |
| Paletli iz genişliği | mm | 4890 | 5100 | 5470 | 6900 |
| Palet iz genişliği | mm | 760 | 800 | 850 | 1015 |
| Tek parça için maksimum nakliye ağırlığı | t | 32 | 39.5 | 51.6 | 37 |
| Tek parça için maksimum nakliye boyutları (uzunluk X genişlik X yükseklik) | mm | 720×3360×3360 | 8135×3300×3445 | 8460×3390×3823 | 9150×3380×3400 |
Uzman Rehber
Hidrolik Paletli Vinç (model ), Yutong Heavy Industries'in amaca yönelik bir hidrolik paletli vincidir; rüzgar türbini kurulumu, petrokimya tesisi modülleri, köprü tabliye montajı, ağır prekast kaldırma ve temel kazık operasyonları için tasarlanmıştır. Standart olarak hidrolik paletli vinç, yüksek performans, yüksek güvenilirlik ve çekici görünüm ile öne çıkar; iç pazardaki benzer ürünler arasında ileri seviyeye ulaşmıştır. Taşımacılık, kimya endüstrisi, su mühendisliği projelerinde vb. yaygın olarak kullanılır. Bu platformu farklı kılan; kafes bom geometrisi, hidrolik kaldırma vinci halat çekişi, yük momenti göstergesi ve hızlı saha mobilizasyonu için kendinden dikmeli palet taşıyıcıya odaklanmasıdır. Her yapısal, hidrolik ve elektriksel karar, planlı bakım pencereleri arasındaki güvenilirliğin karlılığı doğrudan belirlediği gerçek iş sahalarının günlük ritmine göre kıyaslanır.
Kullanım Senaryoları
Operatörler, Hidrolik Paletli Vinci çok çeşitli koşullarda konuşlandırır. Belediye ve ticari filolarda, öngörülebilir görev döngüsü ve düşük çalışma maliyeti nedeniyle seçilir. Endüstriyel ve altyapı projelerinde, rüzgâr türbini kurulumu, petrokimya tesisi modülleri, köprü güverte kurulumu, ağır ön-dökmе kaldırma ve temel kazık operasyonlarının zorlu programlara ayak uydurabilecek bir makine istediği yerde spec'lenir. Platform ayrıca karışık kullanım ortamlarına iyi uyum sağlar — örneğin, gündüz toplama veya kaldırma işinden gece veya vardiya-dışı çalışmaya araç sınıfı değiştirmeden geçmek.
Teknik Öne Çıkanlar
Seri, 13–73 m ana bombalar ve 110 m/dakikaya varan halat hızlarıyla 55–125 t maksimum kaldırma kapasitesi sunar; her modelin spesifiye edildiği kaldırmalar ve yarıçaplarla eşleştirilir. Sacın altında mühendislik, kafes bom geometrisi, hidrolik kaldırma vinci halat çekişi, yük momenti göstergesi ve hızlı saha mobilizasyonu için kendinden dikmeli palet taşıyıcıya odaklanır. Kontroller montaj kolaylığına değil operatöre göre düzenlenir ve aşınan bileşenler gruplandırılır; böylece rutin servis özel takım gerektirmeden tamamlanabilir. Servis kolaylığına verilen bu önem, makinenin 10 yıllık bir ufukta artık değerini korumasını sağlar.
Seçim Rehberi
Doğru yapılandırmayı seçmek, gerekli çalışma yarıçapındaki anma kaldırma kapasitesini en ağır kaldırmayla eşleştirmeye, proje karışımına göre bom uzunluğu yapılandırmasını değerlendirmeye ve nakliye maliyetini optimize etmek için denge ağırlığı paketini seçmeye bağlıdır. Alıcılar ayrıca toplam sahip olma maliyetini de planlamalıdır: iş döngüsü başına enerji veya yakıt, lastik ve sarf malzeme ömrü, sigorta sınıfı ve yerel satış sonrası destek. Yutong'un mühendislik ekibi, bir satın alma kararından önce müşterilere iki veya üç yapılandırmayı ton başına veya döngü başına maliyet bazında yan yana karşılaştırmalarında düzenli olarak yardımcı olur.
Neden Yutong
Yutong Heavy Industries, Yutong Group'un çekirdek kuruluşudur; inşaat makineleri ve özel amaçlı araç üretimini tek çatı altında birleştirir. Bu dikey entegrasyon — şasi ve kabinden üst yapı ve elektrikli güç aktarma organına kadar — Hidrolik Paletli Vincin üçüncü taraf bileşenlerin bir montajı değil, ayarlanmış bir sistem olarak teslim edildiği anlamına gelir. Küresel müşteriler bağımsız ithalat ve ihracat haklarından, ISO ve CE belgelerinden ve Güneydoğu Asya, Orta Doğu, Afrika ve Orta Asya'yı kapsayan parça ve servis ağından yararlanır.
Sıkça Sorulan Sorular
Kaldırma / anma kapasitesi nedir?
, rüzgar türbini kurulumu, petrokimya tesisi modülleri, köprü güvertesi montajı, ağır precast kaldırma ve temel kazık operasyonları için uygun bir anma kapasitesi etrafında mühendisliği yapılmıştır.. Kesin rakamlar yukarıdaki teknik parametreler tablosunda listelenmiştir ve görev döngünüze göre özelleştirilebilir.
Hidrolik Paletli Vinç elektrikli veya yeni enerjili bir versiyonda mevcut mu?
Yutong bu platform için tam elektrikli, menzil uzatmalı ve dizel konfigürasyonlar sunar. Elektrikli varyantlar; rüzgar türbini kurulumu, petrokimya tesisi modülleri, köprü tabliye montajı, ağır prekast kaldırma ve temel kazık operasyonları için önerilir; bu işlerde sıfır emisyon çalışma ve çevrim başına düşük enerji maliyeti önemlidir.
Projem için doğru hidrolik paletli vinci nasıl seçerim?
En ağır kaldırma işi için gerekli çalışma yarıçapındaki anma kaldırma kapasitesinden başlayın; bom uzunluğu yapılandırmasını proje karışımına göre değerlendirin ve taşıma maliyetini optimize etmek için karşı ağırlık paketini seçin. Mühendislik ekibimiz yük tablonuzu, güzergahınızı veya saha düzeninizi ve görev döngünüzü inceleyerek en uygun yapılandırmayı önerebilir.
Tipik teslim süresi ve garanti nedir?
Standart konfigürasyonlar normalde 4–8 hafta içinde sevk edilir; özelleştirilmiş üst yapılar 8–12 hafta gerektirebilir. Yutong, küresel yedek parça desteğiyle standart 12 ay veya 2000 saat garanti sunar.
Ülkeme ihraç edilebilir mi?
Evet. Yutong Heavy Industries bağımsız ithalat ve ihracat haklarına sahiptir ve bu modeli, gerektiğinde CE / ISO belgeleriyle Güneydoğu Asya, Orta Doğu, Afrika ve Orta Asya'daki müşterilere tedarik eder.
