Başlık tonajından değil yük grafiğinden başlayın
Paletti vinç seçiminde çoğu hata ilk adımda yapılır: birileri bir broşürden "55 ton kapasite"yi okur ve sahasının gerçekten gerektirdiği yarıçapta 55 tona yakın hiçbir şey kaldıramayacak bir vinç satın alır. Manşet sayı, tam karşı ağırlıkla minimum yarıçaptaki maksimum kaldırmadır. Gerçek kaldırmalar 8, 12, 18 metre yarıçapta gerçekleşir; burada kapasite keskin bir şekilde düşer. İyi bir paletli vinç seçimi, yük grafiği en ağır kaldırmanızı gerçek çalışma yarıçapınızda marjla karşılayan en küçük makinedir. Aşağıda müşterilerle birlikte yürüttüğümüz karar ağacı ve ardından kaldırma mühendislerinin genelde tartıştığı parametre tanımları yer almaktadır.
Karar ağacı: bir vinç spesifiye etmeden önce beş soru
1. En ağır kaldırma ve yarıçapı. Projedeki her kritik kaldırmayı listeleyin: ağırlık, yükseklik ve çalışma yarıçapı. En kötü kombinasyonu bulun. Sonra o tam yarıçaptaki yük grafiğini kontrol edin. Grafik 12 m'de 35 t diyor ve sizin kaldırmanız 30 t ise, işi yasal kılan %15 marjınız var demektir.
2. Saha zemin koşulları. Erişim paletlerine sahip yumuşak, hazırlanmamış zemin, aşağıdaki gibi paletli platformu destekler YTQU55HDS veya YTQU65HDSdüşük zemin basıncı ağırlığı geniş bir palet ayak izine yayar. Sert, asfaltlı sahalar bunun yerine bir kamyonlu vinç kullanabilir.
3. Bom uzunluğu ve konfigürasyonu. Rüzgar türbini kulesi işleri uzun ana bom veya bom-artı-jib gerektirir. Prekast kiriş montajı daha yakın yarıçapta daha kısa bom gerektirir. Bom setini sadece tonaja değil kaldırma geometrisine eşleştirin.
4. Kaldırmalar arası hareketlilik. Bir paletli vinç, askıda bir yükle ocaklar arasında yürüyebilir; ancak alçak tabanlı bir römork olmadan kamu yollarında sürüleme. Vinç her gün uzak sahalar arasında hareket ediyorsa, nakliye lojistiği ve montaj süresi önemlidir.
5. Bütçe ve TCO. Satın alma fiyatını, nakliye maliyetini, montaj süresini, yakıtı ve bakımı birlikte karşılaştırın. Tek kurulumda kaldıran biraz daha büyük bir vinç, iki montaj hareketi gerektiren daha küçük bir vincin önüne geçebilir.
Mühendislerin gerçekten tartıştığı parametreler
Bu dört terim, iki alıcının hiç de karşılaştırılabilir olmayan vinçleri "karştırdığı" yerdir. Tanımları doğru yapın; tablo karşılaştırması dürüst hale gelir.
| Parametre | Gerçekte ne anlama gelir | Seçimde nasıl kullanılır |
|---|---|---|
| Yarıçapta anma kapasitesi | Vinç, belirli bir çalışma yarıçapı ve bom konfigürasyonunda kaldırabileceği maksimum yük. | Vinç sınıfını belirleyen rakam. Her zaman grafiği başlık maksimumunda değil gerçek yarıçapınızda okuyun. |
| Çalışma yarıçapı | Vincin dönüş merkezinden yük kancasına olan yatay mesafe. | Sahadaki en kötü yarıçapı ölçün. Uzun yarıçap = düşük kapasite. Ağır kaldırmalarda yarıçapı en aza indirecek şekilde vinç konumunu planlayın. |
| Zemin basıncı | Paletler altındaki birim alan başına yük, cinsinden kPa. | Toprak taşıma kapasitesine eşleştirin. Yumuşak zemin daha düşük zemin basıncı veya palet paspasları gerektirir. |
| Karşı ağırlık | Devrilme momentine direnen arkadaki balast. | Daha fazla karşı ağırlık = yarıçapta daha fazla kapasite ancak daha ağır nakliye. Her kaldırma için yük grafiğiyle eşleşmelidir. |
| Bom uzunluğu | Ana bomun veya bom-artı-jib'in genişletilmiş erişimi. | Daha uzun bom kapasiteyi düşürür. Hala kaldırmaya ulaşan en kısa bomu spesifiye edin. |
| Kanca bloğu hat parçaları | Kancadaki halat parçası sayısı, tek hat çekişini belirler. | Daha fazla parça = daha yüksek kapasite ancak daha yavaş kaldırma hızı. Verimli döngü süresi için yük ağırlığına eşleştirin. |
Sınıfı kaldırmaya eşleştirin: rüzgar, köprü, endüstriyel, madencilik

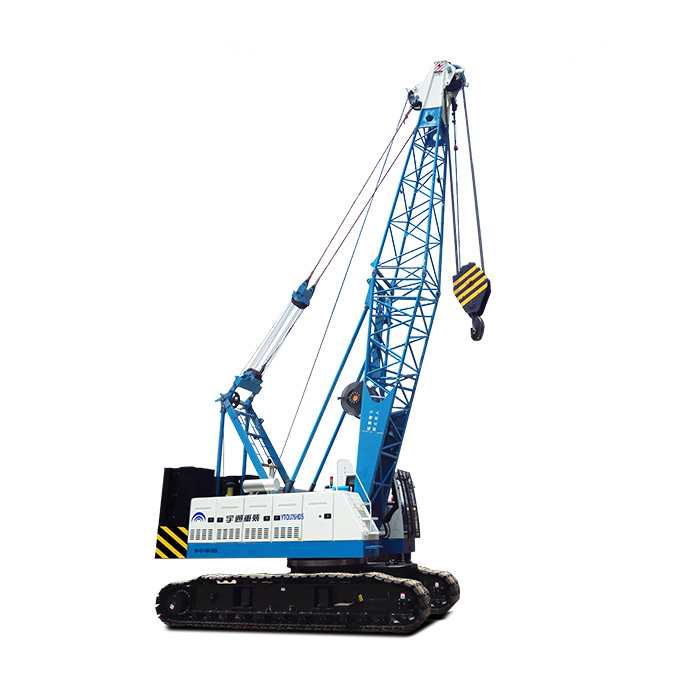

Rüzgar çiftliği montajı. Kule bölümleri ve gondollar ağırdır ve yarıçapta uzun erişim gerektirir. 75 ila 100 t sınıfı — YTQU75HDS veya YTQU100HDS paletli vincin düşük zemin basıncının önemli olduğu engebeli erişim yollarında kule bölümlerini ve gondol kaldırmalarını yönetir.
Köprü kirişi montajı. Prekast beton kirişler daha yakın yarıçapta daha kısa bomla kaldırılır. Aşağıdaki gibi 55 ila 65 t paletli bir vinç hidrolik paletli vinç serisi geçici erişim yollarında orta açıklıklı köprü işlerine uygundur.
Endüstriyel tesis montajı. Rafinerilerde ve fabrikalarda çelik yapı modülleri ve gemi bölümleri. 55 ila 75 t sınıfı, kapasiteyi kısıtlı tesis düzeni içindeki hareket kabiliyetiyle dengeler.
Madencilik ve ocak sahaları. Hazırlanmamış zeminde ağır ekipman bakımı kaldırmaları. Paletli vincin ayak seti paspasları olmadan arazi dışı çalışabilme yeteneği, aşağıdaki gibi kamyonlu bir vinç üzerine belirleyici faktördür kamyon üzerine monte vinç.
Taşıma, montaj ve buna karar veren TCO
Dürüst karşılaştırma, bir teknik özellik sayfasındaki vinç kapasitesi değildir; proje genelinde mobilizasyon maliyeti, montaj süresi ve yakıttır. Bir paletli vincin kara taşımacılığı için alçak tabanlı römorklara sökülmesi, ardından sahada kendinden kurulması gerekir — bu sınıfa bağlı olarak yarım ila bir gün sürer. YTQU serisi kendi hidrolik bomu ve paletli taşıyıcısı kullanarak kendinden kurulur; bu yüzden montaj için ikinci bir yardımcı vinç gerekmez. Günlük ücret artı mobilizasyonu, sahaya sürerek saatler içinde kurulan ancak yumuşak zeminde çalışamayan bir kamyonlu vinçle karşılaştırın. Asfaltlı bir sahada tek günlük bir kaldırma için, kamyonlu vinç lojistik olarak kazanabilir. Bir rüzgar çiftliği erişim yolunda bir haftalık kaldırmalar için ise paletli vinç verimlilikte kazanır.
| Vinç tipi | Hareketlilik | Kurulum süresi | Zemin toleransı | En Uygun |
|---|---|---|---|---|
| Paletli vinç 55-75 t | Alçak tabanlı, birkaç kamyon | Yarım ila 1 gün, kendi kendine kurulur | Yumuşak, hazırlanmamış zemin | Rüzgar, köprü, arazi sahaları |
| Paletli vinç 100 t | Daha fazla kamyon, daha ağır | 1 gün, yardım gerekebilir | Çok düşük zemin basıncı | Ağır rüzgar kulesi, büyük endüstriyel modüller |
| Kamyon üstü vinç | Karayolunda sürüş | 1-2 saat, ayak setleri | Sadece sert, kaplı yüzey | Kısa kaldırmalar, karayoluyla erişilebilir sahalar |
Gerçek sahalarda gördüğümüz beş hata
1. Başlık tonajını satın almak, yarıçapı değil. 55 t'lik bir vinç 15 m'de değil 4 m yarıçapta 55 t kaldırır. Her zaman yük grafiğini gerçek yarıçapınızda okuyun.
2. Zemin basıncını göz ardı etmek. Yumuşak alt zeminde ağır bir vinç batar ve kaldırmayı devirir. Toprak taşıma kapasitesini kontrol edin veya palet paspasları planlayın.
3. Karşı ağırlığı az boyutlandırmak. Nakliye maliyetinden tasarruf etmek için balastta hafif çalışmak, vinci devrilme momentinin üzerine çıkarır. Karşı ağırlığı en ağır kaldırma için grafiğe eşleştirin.
4. Bom uzunluğunu fazla almak. Daha uzun bir bom her yarıçapta kapasiteyi düşürür. Hala ulaşan en kısa bomu spesifiye edin.
5. Taşıma ve montajı unutmak. En ucuz günlük ücret, sökme, alçak tabanlı römorklar ve montaj süresi eklendiğinde en pahalı olabilir. Tam mobilizasyon bütçesini oluşturun.
Sıkça sorulan sorular
Gerçekten hangi kapasite sınıfında paletli bir vinçe ihtiyacım var?
Başlık tonajından değil, en ağır kaldırmadan ve çalışma yarıçapından başlayın. En kötü kaldırmanızın tam yarıçapındaki yük grafiğini kontrol edin ve %15 ile %25 arasında bir güvenlik marjı ekleyin. 55 t'lik bir vinç 18 m yarıçapta sadece birkaç ton kaldırabilir.
Paletli vinç mi yoksa kamyonlu vinç mi — sahanıza hangisi uyar?
Bir paletli vinç, ayak seti kurmadan paletler üzerinde kaldırır ve hareket eder; yumuşak zeminde çalışır. Bir kamyonlu vinç otoyolda sürer ancak sağlam zemin ve ayak seti gerektirir. Rüzgar çiftlikleri, köprü montajı ve arazi dışı sahalar için paletli seçin; kısa, karayoluyla erişilebilir kaldırmalar için kamyonlu vinç seçin.
Zemin basıncı nedir ve neden önemlidir?
Zemin basıncı, paletler altındaki alan başına düşen yüktür (kPa). Bir paletli vinç ağırlığı geniş bir palet ayak izine yayar; bu yüzden hazırlanmamış zeminde çalışır. Sahanız yumuşak bir alt zemine sahipse, vincin zemin basıncını toprak taşıma kapasitesine göre kontrol edin ve gerekirse palet paspasları ekleyin.
Bom konfigürasyonu kaldırma kapasitesini nasıl değiştirir?
Ana bom, bom-artı-jib ve yükseltme jib'inin hepsi farklı yük grafikleri taşır. Daha uzun bir bom her yarıçapta kapasiteyi düşürür. Bom setini gerçek kaldırma geometrisine eşleştirin: rüzgar kulesi uçları için uzun bom, yakın yarıçaplı prekast kirişler için daha kısa bom.
Hidrolik veya halat kontrollü paletli vinç mi?
Hidrolik, rüzgar gondol yerleştirme gibi hassas işler için daha pürüzsüz yük kontrolü ve daha kolay ince konumlandırma sunar. Halat kontrollü, servisin sınırlı olduğu uzak bölgelerde bakımı daha basittir. Tekrarlayan hassas kaldırmalar için hidrolik kontrol daha güvenli seçimdir.
Ne kadar karşı ağırlığa ihtiyacım var?
Karşı ağırlık devrilme momentine direnir. Daha fazla karşı ağırlık, yarıçaptaki kapasiteyi yükseltir ancak taşıma ağırlığını ve montaj süresini artırır. Her zaman en ağır kaldırmanız için yük grafiğine eşleştirin; hafif balastla çalışmak tehlikeli bir hatadır.
İhracat teslim süresi ve garanti nedir?
Standart konfigürasyonlar 4 ila 8 hafta içinde teslim edilir; özel bom ve karşı ağırlık paketleri 8 ila 12 hafta sürer. Vinç, küresel yedek parça desteği ve CE / ISO belgeleriyle 12 aylık veya 2.000 saatlik garanti taşır.
Bize kaldırma planınızı gönderin; vinci boyutlandıralım
Bize en ağır kaldırma ağırlığını, çalışma yarıçapını, gereken bom yüksekliğini, zemin koşullarını ve proje süresini söyleyin; kaldırma mühendisliği ekibimiz sizi doğru sınıfla şu kapsamda eşleştirecektir Yutong paletli vinç serisi — 55 t YTQU55HDS'ten 100 t YTQU100HDS'e kadar. 60'tan fazla ülkeye ihracat yapıyoruz ve tam gümrük belge setiyle FOB / CIF sevkiyat koşullarına göre üretiyoruz.
