Truss-Type Bridge Inspection Vehicle
Truss-Type Bridge Inspection Vehicle manufactured by Yutong Heavy Industries.
Lihat Detail
Ikhtisar Produk
Model: Under-bridge Inspection Truck | Kategori: Special Vehicle
Platform Inspeksi Jembatan adalah kendaraan akses bawah-jembatan khusus yang dirancang untuk inspeksi struktural, pemeliharaan, dan pekerjaan perbaikan pada jembatan jalan raya, jembatan penyeberangan kereta api, dan struktur cable-stayed. Platform artikulasinya memanjang ke bawah dek jembatan, menyediakan ruang kerja yang stabil bagi inspektur untuk memeriksa girder, bearing, expansion joint, dan substruktur pilar. Dibangun di atas sasis truk multi-gandar untuk transit jalan raya yang stabil dan penyebaran cepat antar lokasi kerja.
600/300
Max. Load / Weight
≤16
Performance Metric
Heavy-duty
Construction Class
Fitur Kinerja
1. Platform Akses Bawah Jembatan
Platform Inspeksi Jembatan dilengkapi truss artikulasi atau lengan lipat yang memanjang secara horizontal ke bawah dek jembatan, menyediakan platform kerja yang stabil bagi inspektur. Platform dapat disesuaikan untuk mencapai kedalaman dan jarak bebas jembatan yang berbeda, mengakomodasi berbagai jenis struktur atas.
2. Sasis Multi-Gandar yang Stabil
Dibangun di atas sasis truk tugas berat multi-gandar, kendaraan memberikan penanganan jalan yang stabil saat transit dan basis kerja yang kokoh saat penyebaran. Outrigger meratakan dan menstabilkan mesin pada pendekatan yang tidak rata.
3. Posisi Presisi
Kontrol hidrolik memungkinkan pergerakan platform yang halus dan presisi sepanjang panjang dan kedalaman jembatan. Operator dapat memposisikan platform dalam jarak sentimeter dari target inspeksi, memastikan akses aman dan efisien ke girder, bearing, dan cable stay.
4. Keselamatan dan Kepatuhan
Platform dilengkapi guardrail, anchor fall arrest, dan opsi egress darurat. Semua sistem pengangkatan dan posisi memenuhi standar keselamatan setara EN dan OSHA, dengan perlindungan overload dan rem fail-safe pada semua pergerakan hidrolik.
Parameter Teknis
| Horizontal operating range under the bridge (mm) | 10325~18000 |
|---|---|
| Working platform's maximum dimension of getting off the bridge (mm) | 8000 |
| Rated load/remote load of working platform (kg) | 600/300 |
| Swing angle of working platform under the bridge (°) | 180 |
| Distance of crossing the sidewalk (mm) | 2100~2500 |
| Height of crossing the guardrail (mm) | 2200 |
| Structural type of working platform | Trussed type |
| Main power of working device | Take the force from chassis through power take-off |
| Standby power of working device | Gasoline engine unit |
| Drive type of self-propelled device | Hydraulic drive |
| Self-propelled speed (m/min) | ≤16 |
| Operation method | Manual, electric control |
| Communication mode | Wired and wireless intercom system |
| Monitoring mode | Wired monitoring system |
| Horizontal operating range under the bridge (mm) | 11800~21000 |
| Working platform's maximum dimension of getting off the bridge (mm) | 8300 |
| Rated load/remote load of working platform (kg) | 600/300 |
| Swing angle of working platform under the bridge (°) | 180 |
| Distance of crossing the sidewalk (mm) | 2100~2500 |
| Height of crossing the guardrail (mm) | 2200 |
| Structural type of working platform | Trussed type |
| Main power of working device | Take the force from chassis through power take-off |
| Standby power of working device | Gasoline engine unit |
| Drive type of self-propelled device | Hydraulic drive |
| Self-propelled speed (m/min) | ≤12 |
| Operation method | Manual, electric control |
| Communication mode | Wired and wireless intercom system |
| Monitoring mode | Wired monitoring system |
Tentang Platform Inspeksi Jembatan
Platform Inspeksi Jembatan adalah kendaraan akses bawah-jembatan khusus yang dirancang untuk inspeksi struktural, pemeliharaan, dan pekerjaan perbaikan pada jembatan jalan raya, jembatan penyeberangan kereta api, dan struktur cable-stayed. Platform artikulasinya memanjang ke bawah dek jembatan, menyediakan ruang kerja yang stabil bagi inspektur untuk memeriksa girder, bearing, expansion joint, dan substruktur pilar. Dibangun di atas sasis truk multi-gandar untuk transit jalan raya yang stabil dan penyebaran cepat antar lokasi kerja.
Yutong Heavy Industries telah merancang mesin konstruksi selama lebih dari dua dekade, melayani pelanggan di lebih dari 60 negara. Platform Inspeksi Jembatan mencerminkan komitmen kami terhadap peralatan yang tahan lama dan terbukti di lapangan, didukung oleh layanan purna jual global. Setiap mesin melalui pengujian ketat sebelum pengiriman, dan tim teknik kami bekerja langsung dengan pelanggan untuk mengonfigurasi peralatan sesuai dengan kondisi proyek tertentu dan persyaratan peraturan.
Keunggulan utama memilih Yutong meliputi total biaya kepemilikan yang kompetitif, suku cadang yang tersedia dengan mudah, syarat pembayaran dan pengiriman yang fleksibel, serta dukungan teknis langsung dari pabrik. Baik Anda seorang kontraktor, dealer, atau pemilik proyek, tim kami siap memberikan spesifikasi detail, kontak referensi, dan demonstrasi di lokasi jika memungkinkan.
Aplikasi target: rig tiang untuk pondasi jembatan, truk inspeksi bawah jembatan, peralatan akses pemeliharaan jembatan. Untuk pertanyaan tentang Platform Inspeksi Jembatan, termasuk harga, jadwal pengiriman, dan opsi kustomisasi, silakan hubungi tim penjualan ekspor kami hari ini.
Produk Terkait

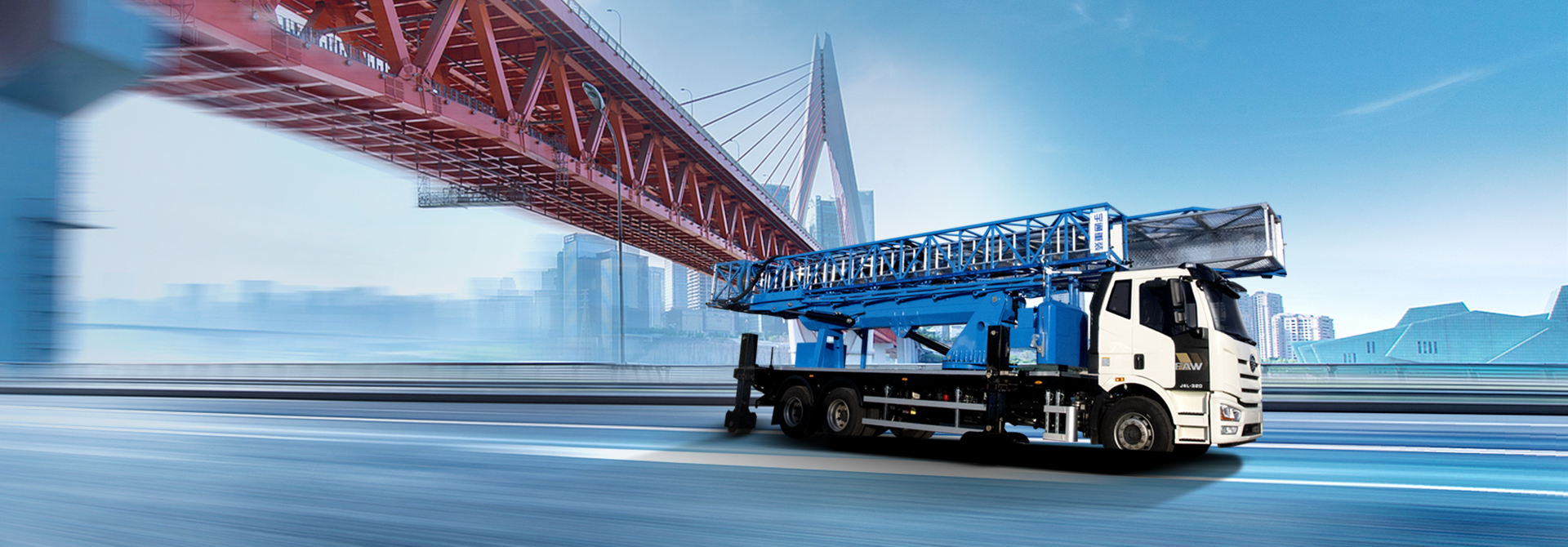

23m Truss-Type Bridge Inspection Vehicle
23m Truss-Type Bridge Inspection Vehicle manufactured by Yutong Heavy Industries.
Lihat Detail
26m Truss-Type Bridge Inspection Vehicle
26m Truss-Type Bridge Inspection Vehicle manufactured by Yutong Heavy Industries.
Lihat Detail
26m Upgraded Truss-Type Bridge Inspection Vehicle
26m Upgraded Truss-Type Bridge Inspection Vehicle manufactured by Yutong Heavy Industries.
Lihat DetailPertanyaan yang Sering Diajukan
Berapa rentang jarak bebas jembatan yang dapat diakses Platform Inspeksi Jembatan?
Platform Inspeksi Jembatan menyediakan akses bawah jembatan yang biasanya berkisar 2 hingga 8 meter di bawah dek, dengan jangkauan horizontal 18 hingga 26 meter tergantung model. Ini mencakup sebagian besar jembatan penyeberangan jalan raya dan jembatan kereta api yang beroperasi.
Tugas apa yang dapat dilakukan dari platform?
Platform mendukung inspeksi visual, pengujian ultrasonik, pengukuran retakan, inspeksi bearing, pengambilan sampel beton, dan pekerjaan pemeliharaan ringan seperti menyegel sambungan dan membersihkan sistem drainase. Platform juga dapat menampung alat kecil dan peralatan pengujian non-destruktif.
Berapa lama waktu penyebaran?
Waktu setup biasanya 15-30 menit, termasuk memposisikan truk, menyebarkan outrigger, dan memanjangkan platform. Kendaraan kemudian dapat direposisi sepanjang panjang jembatan sesuai kebutuhan untuk cakupan inspeksi yang komprehensif.
Apakah platform cocok untuk jembatan cable-stayed?
Ya, konfigurasi khusus tersedia untuk jembatan cable-stayed dan arch. Model ini memiliki jangkauan diperpanjang dan artikulasi fleksibel untuk mengakses stay cable, pylon, dan struktur bawah-dek yang tidak dapat dijangkau platform standar.
Berapa batas kecepatan angin?
Operasi biasanya dibatasi pada kecepatan angin di bawah 13,8 m/s (Beaufort 7). Platform dilengkapi pemantauan anemometer dan penguncian otomatis untuk mengamankan platform dalam kondisi angin kencang.
Pelatihan apa yang diperlukan untuk mengoperasikan kendaraan ini?
Operator harus memegang SIM komersial yang sesuai dan menyelesaikan pelatihan khusus produsen tentang pengoperasian platform, prosedur keselamatan, dan protokol darurat. Yutong menyediakan pelatihan di lokasi dengan setiap pengiriman kendaraan.
Apakah Yutong mengekspor ke negara saya?
Yutong Heavy Industries mengekspor mesin konstruksi ke lebih dari 60 negara di Asia, Afrika, Timur Tengah, Amerika Selatan, dan Eropa Timur. Kami telah membangun jaringan dealer dan layanan di pasar-pasar utama. Hubungi kami untuk memastikan ketersediaan di wilayah Anda.
