Ферменная машина для обследования мостов
Ферменная машина для обследования мостов производства Yutong Heavy Industries.
Подробнее
Обзор продукции
Модель: Under-bridge Inspection Truck | Категория: Специальные автомобили
Инспекционная платформа под мостом — это специализированная машина для доступа под мост, предназначенная для обследования конструкций, технического обслуживания и ремонтных работ на автомобильных мостах, железнодорожных путепроводах и вантовых сооружениях. Её шарнирная платформа выдвигается под пролёт моста, обеспечивая устойчивое рабочее пространство для осмотра балок, опор, деформационных швов и подконструкций опор. Выполнена на многоосном шасси грузовика для устойчивого движения по шоссе и быстрого развёртывания между объектами.
600/300
Макс. нагрузка / Масса
≤16
Показатель
Heavy-duty
Класс конструкции
Технические особенности
1. Платформа доступа под мостом
Инспекционная платформа под мостом имеет шарнирную ферму или складную стрелу, которая горизонтально выдвигается под пролёт моста, обеспечивая устойчивую рабочую платформу для инспекторов. Платформа регулируется для достижения различных глубин и габаритов моста, приспосабливаясь к различным типам пролётных строений.
2. Устойчивое многоосное шасси
Выполненная на многоосном тяжёлом шасси грузовика, машина обеспечивает устойчивое поведение на дороге при перевозке и прочную рабочую базу при развёртывании. Аутригеры выравнивают и стабилизируют машину на неровных подходах.
3. Точное позиционирование
Гидравлическое управление обеспечивает плавное, точное перемещение платформы вдоль длины и глубины моста. Операторы могут позиционировать платформу с точностью до сантиметров от объектов осмотра, обеспечивая безопасный и эффективный доступ к балкам, опорам и вантам.
4. Безопасность и соответствие нормам
Платформа включает ограждения, анкерные крепления для страховки от падения и аварийные выходы. Все подъёмные и позиционирующие системы соответствуют стандартам безопасности, эквивалентным EN и OSHA, с защитой от перегрузок и отказоустойчивым торможением всех гидравлических движений.
Технические характеристики
| Горизонтальный рабочий диапазон под мостом (мм) | 10325~18000 |
|---|---|
| Макс. размер выхода рабочей платформы за мост (мм) | 8000 |
| Номинальная/выносная нагрузка рабочей платформы (кг) | 600/300 |
| Угол поворота рабочей платформы под мостом (°) | 180 |
| Дальность пересечения тротуара (мм) | 2100~2500 |
| Высота пересечения ограждения (мм) | 2200 |
| Конструктивный тип рабочей платформы | Ферменный тип |
| Основной привод рабочего органа | Отбор мощности от шасси через коробку отбора мощности |
| Резервный привод рабочего органа | Бензиновый двигатель-агрегат |
| Тип привода самоходного устройства | Гидравлический привод |
| Скорость самоходного движения (м/мин) | ≤16 |
| Способ управления | Ручное, электрическое управление |
| Способ связи | Проводная и беспроводная переговорная система |
| Способ мониторинга | Проводная система мониторинга |
| Горизонтальный рабочий диапазон под мостом (мм) | 11800~21000 |
| Макс. размер выхода рабочей платформы за мост (мм) | 8300 |
| Номинальная/выносная нагрузка рабочей платформы (кг) | 600/300 |
| Угол поворота рабочей платформы под мостом (°) | 180 |
| Дальность пересечения тротуара (мм) | 2100~2500 |
| Высота пересечения ограждения (мм) | 2200 |
| Конструктивный тип рабочей платформы | Ферменный тип |
| Основной привод рабочего органа | Отбор мощности от шасси через коробку отбора мощности |
| Резервный привод рабочего органа | Бензиновый двигатель-агрегат |
| Тип привода самоходного устройства | Гидравлический привод |
| Скорость самоходного движения (м/мин) | ≤12 |
| Способ управления | Ручное, электрическое управление |
| Способ связи | Проводная и беспроводная переговорная система |
| Способ мониторинга | Проводная система мониторинга |
Об инспекционной платформе под мостом
Инспекционная платформа под мостом — это специализированная машина для доступа под мост, предназначенная для обследования конструкций, технического обслуживания и ремонтных работ на автомобильных мостах, железнодорожных путепроводах и вантовых сооружениях. Её шарнирная платформа выдвигается под пролёт моста, обеспечивая устойчивое рабочее пространство для осмотра балок, опор, деформационных швов и подконструкций опор. Выполнена на многоосном шасси грузовика для устойчивого движения по шоссе и быстрого развёртывания между объектами.
Yutong Heavy Industries проектирует строительную технику уже более двадцати лет, обслуживая заказчиков более чем в 60 странах. Инспекционная платформа под мостом отражает нашу приверженность долговечному, проверенному полевой эксплуатацией оборудованию, подкреплённую глобальной послепродажной поддержкой. Каждая машина проходит строгие испытания перед поставкой, а наша инженерная команда работает напрямую с заказчиками для настройки оборудования под конкретные условия проекта и нормативные требования.
Ключевые преимущества выбора Yutong включают конкурентную совокупную стоимость владения, доступные запасные части, гибкие условия оплаты и поставки, а также прямую техническую поддержку с завода. Независимо от того, являетесь ли вы подрядчиком, дилером или владельцем проекта, наша команда готова предоставить подробные спецификации, контакты для ссылок и выездные демонстрации, где это возможно.
Целевое применение: буровая установка для фундамента моста, машина для обследования под мостом, оборудование для доступа при обслуживании мостов. По вопросам инспекционной платформы под мостом, включая цены, сроки поставки и варианты настройки, свяжитесь с нашей экспортной торговой командой сегодня.
Похожие товары

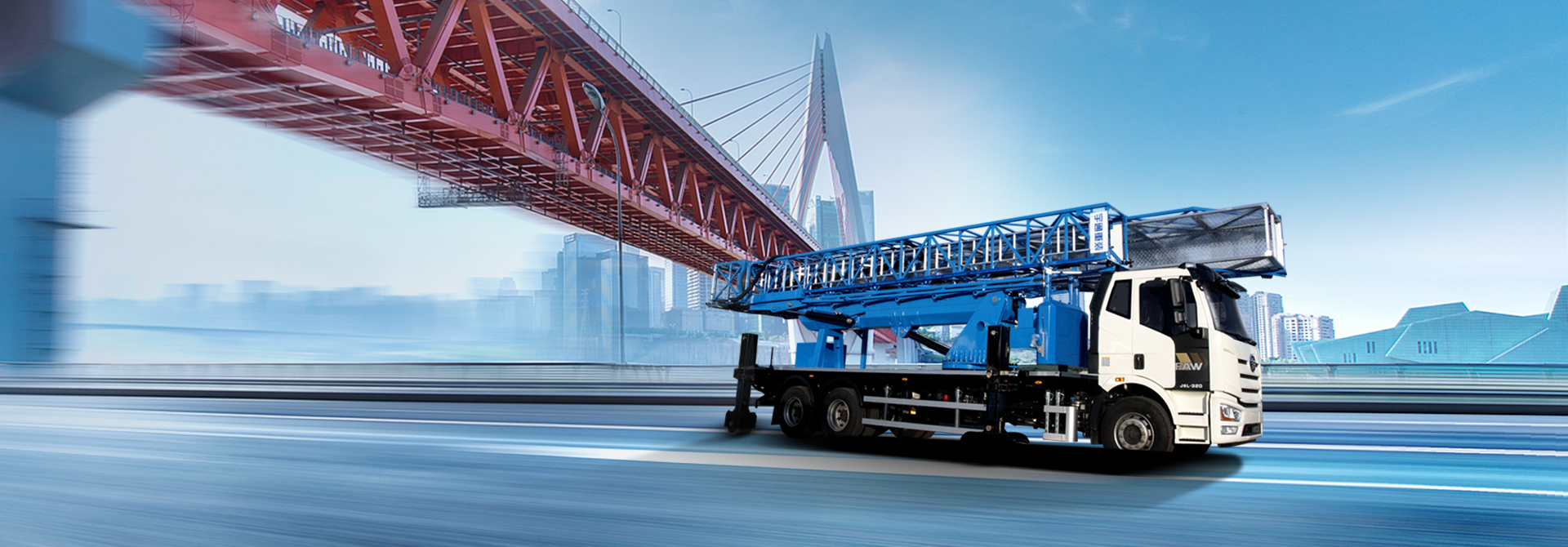

23-метровая ферменная машина для обследования мостов
23-метровая ферменная машина для обследования мостов производства Yutong Heavy Industries.
Подробнее
26-метровая ферменная машина для обследования мостов
26-метровая ферменная машина для обследования мостов производства Yutong Heavy Industries.
Подробнее
26-метровая модернизированная ферменная машина для обследования мостов
26-метровая модернизированная ферменная машина для обследования мостов производства Yutong Heavy Industries.
ПодробнееВопросы и ответы
Какой диапазон габаритов моста доступен для инспекционной платформы?
Инспекционная платформа обеспечивает доступ под мостом обычно от 2 до 8 метров ниже пролёта, с горизонтальным вылетом от 18 до 26 метров в зависимости от модели. Это покрывает большинство автомобильных путепроводов и железнодорожных мостов в эксплуатации.
Какие задачи можно выполнять с платформы?
Платформа поддерживает визуальный осмотр, ультразвуковой контроль, измерение трещин, осмотр опор, отбор проб бетона и лёгкие работы по обслуживанию, такие как герметизация швов и очистка дренажных систем. На ней также размещаются небольшие инструменты и оборудование для неразрушающего контроля.
Сколько времени занимает развёртывание?
Время развёртывания обычно занимает 15–30 минут, включая позиционирование грузовика, выдвижение аутригеров и выдвижение платформы. Затем машина может перемещаться вдоль длины моста по мере необходимости для комплексного охвата обследования.
Подходит ли платформа для вантовых мостов?
Да, доступны специализированные комплектации для вантовых и арочных мостов. Эти модели имеют увеличенный вылет и гибкое шарнирное соединение для доступа к вантам, пилонам и конструкциям под пролётом, которые недоступны стандартным платформам.
Каковы ограничения по скорости ветра?
Работа обычно ограничена скоростью ветра ниже 13,8 м/с (7 баллов по шкале Бофорта). Платформа включает мониторинг анемометра и автоматическую блокировку для фиксации платформы при сильном ветре.
Какое обучение требуется для управления этой машиной?
Операторы должны иметь соответствующие коммерческие водительские удостоверения и пройти обучение у производителя по работе с платформой, процедурам безопасности и аварийным протоколам. Yutong обеспечивает выездное обучение при каждой поставке машины.
Экспортирует ли Yutong в мою страну?
Yutong Heavy Industries экспортирует строительную технику более чем в 60 стран Азии, Африки, Ближнего Востока, Южной Америки и Восточной Европы. Мы создали дилерские и сервисные сети на основных рынках. Свяжитесь с нами, чтобы подтвердить наличие в вашем регионе.
