The YTR406DH cuts 2500 mm of maximum drilling diameter at up to 65/100 m depth, with 406 kN·m of rotary torque and 331 kW on the deck. It is specified where pile and diaphragm-wall work needs a machine that holds torque at depth rather than a bigger boom.
65
Основной размер
331
Мощность / Момент
5～20
Показатель
Технические особенности
Drills 2500 mm diameter holes, which covers most production pile and diaphragm-wall specifications.
406 kN·m of rotary torque is held at depth without stalling in gravels and weathered rock.
Depth capability of 65/100 m lets the rig finish a full section between rod changes.
331 kW of installed power is matched to winch, crowd and rotary loads so the engine never hunts on the hardest metres.
Технические характеристики
| Макс. диаметр бурения (мм) | 2500 |
|---|---|
| Стандартная глубина бурения (м) | 65 |
| Макс. глубина бурения (м) | 65/100 |
| Модель двигателя | DC13 076A |
| Производитель | Scania |
| Номинальная мощность двигателя (кВт) | 331 |
| Макс. крутящий момент (кН·м) | 406 |
| Скорость вращения (об/мин) | 5～20 |
| Передачи буровой головы | Четыре передачи |
| Макс. усилие подачи (кН) | 300 |
| Макс. тяговое усилие (кН) | 350 |
| Ход подачи (мм) | 6000 |
| Грузоподъёмность лебёдки (кН) | 400 |
| Макс. скорость спуска (м/мин) | 68 |
| Диаметр каната (мм) | 36 |
| Способ установки | Задняя установка |
| Угол наклона назад (°) | 15 (назад) |
| Угол наклона влево/вправо (°) | 3.5 |
| Ширина башмака гусеницы (мм) | 800 |
| Тяговое усилие (кН) | 720 |
| База (мм) | 5550 |
| Рабочая ширина (мм) | 5000 |
| Рабочая высота (мм) | 25780 |
| Транспортная длина (мм) | 19000 |
| Транспортная высота (мм) | 3550 |
| Транспортная ширина (мм) | 3500 |
| Рабочая масса (т) | 122 |
| Транспортная масса (т) | 75 |
| Стандартная спецификация буровой штанги | Mechanical Lock Rod φ575-4X18m-200B (Drilling Depth 65m) |
| Спецификация штанги макс. длины | Friction Rod φ575-6X18m-200B (Drilling Depth 100m) |
| Транспортные размеры стандартной штанги (мм) | 19500X860X860 |
| Транспортные размеры штанги макс. длины (мм) | 19500X860X860 |
О Роторная буровая установка YTR406DH
Yutong's YTR406DH is a the proven Yutong driveline rig engineered around the rated mm of diameter and the rated kN·m of torque, with the rated kW driving winch, crowd and rotary — the numbers a piling contractor compares against the soil report before mobilising.
The rig is factory-tested at rated torque and depth: mast deflection, rotary drive temperature and winch hold are checked against the spec, and the rod-handling sequence is validated so the crew keeps cycle times predictable on site.
Choosing the YTR406DH starts with the pile and diaphragm-wall programme: Yutong sizes diameter, depth and torque from the drawings, then supports the rig with spare parts, operator training and field service across export markets.
Похожие продукты
YTR300Dmax Rotary Drilling Rig
YTR300Dmax Rotary Drilling Rig производства Yutong Group Heavy Industries.
Подробнее

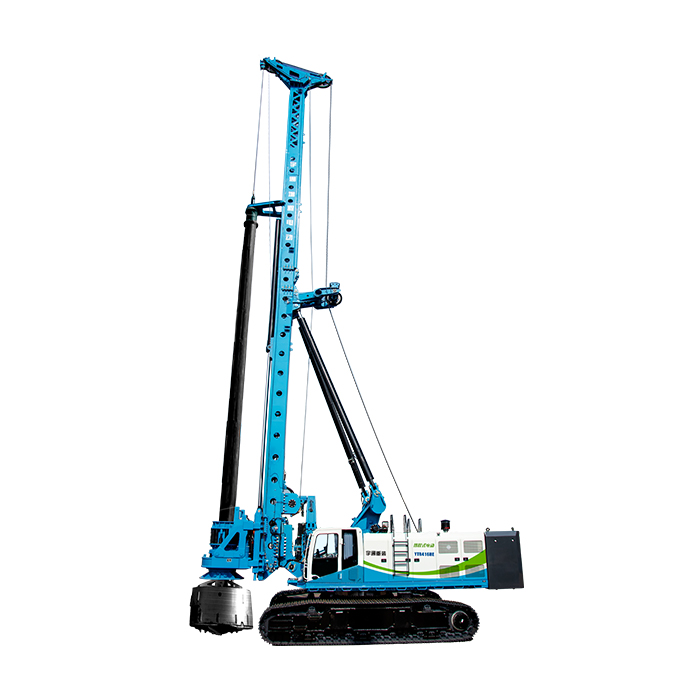

YTR416HE электрическая роторная буровая установка с удлинённым запасом хода
