Обзор продукции
Модель: YTQ165 | Категория: Гусеничный станок DTH

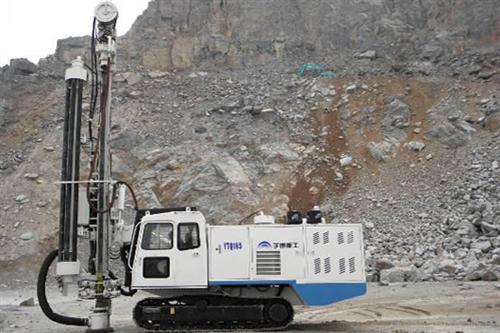

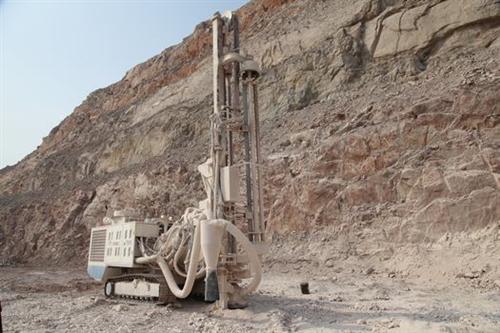

YTQ165 — полностью гидравлический поверхностный станок ударно-погружного бурения (DTH) с высоконапорной пылеподавляющей системой, созданный для бурения взрывных скважин в открытых рудниках и карьерах. При эксплуатационной массе 22 т, двигателе 338 кВт и гидросистеме 280 бар он сочетает сильный рывковый момент, высокую скорость подачи и широкий диапазон диаметров скважин в едином гусеничном исполнении.
22 t
Номинальная нагрузка
338 kW
Мощность
30°
Макс. уклон
Применение поверхностного станка DTH
Этот гусеничный станок DTH — первый этап цикла бурения и взрывания в металлических и известняковых карьерах, щебёночных карьерах и открытых рудниках. Он бурит вертикальные взрывные скважины диаметром 120–180 мм и глубиной до 30 м в стандартном исполнении и может адаптироваться для предварительного и массового взрывания.
Ходовая часть обеспечивает уклон 30°, поэтому станок перемещается между уступами своими гусеницами без отдельного тягача, а встроенный воздушный компрессор избавляет от необходимости в прицепном компрессоре.
Yutong поставляет этот гусеничный станок DTH с глобальной экспортной поддержкой и послепродажными запчастями, обслуживая рудники, карьеры и строительных подрядчиков в Азии, Африке, на Ближнем Востоке и в Латинской Америке.
Технические особенности YTQ165
Независимая вращательная головка создаёт момент до 3900 Н·м при 0–100 об/мин с ходом подачи 5,66 м и рывковым усилием до 40 кН. Бортовой компрессор обеспечивает 20,7 кг/см² при 23 м³/мин для чистой эффективной продувки скважины. Полностью гидравлическое управление даёт плавную подачу и точное выравнивание скважины.

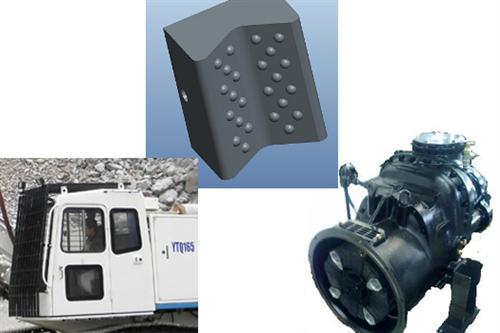

Закрытая кабина с пылеудалением защищает оператора в условиях высокой запылённости при бурении, а гусеничная ходовая часть с башмаками 500 мм распределяет давление на грунт на мягких поверхностях уступа.
Как выбрать подходящий гусеничный станок DTH
Подбирайте станок DTH по диаметру взрывной скважины, глубине и высоте уступа: диапазон 120–180 мм покрывает большинство работ со щебнем и среднетвёрдыми породами. Сверьте расход компрессора с размером погружного ударника и попросите Yutong подобрать бурильные трубы, ударники и коронки под ваш тип породы.
Как ведущий производительный станков для взрывных скважин, Yutong предлагает конфигурации — варианты ковша или кузова, комплекты шин, выбор кабин и силовых установок, — чтобы машина соответствовала вашему конкретному рабочему циклу, а не общей спецификации.
Технические характеристики
| Позиция | YTQ165 |
|---|---|
| Эксплуатационная масса машины, кг | 22000 |

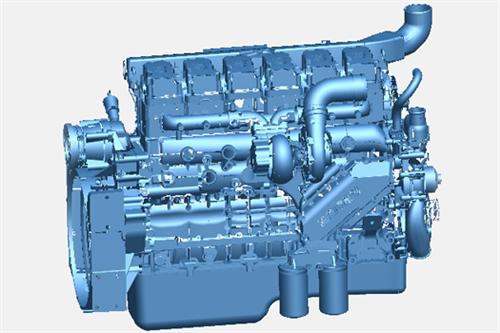

| Мощность двигателя, кВт | 338 |
| Тяговое усилие, кН | 142 |
| Скорость передвижения, км/ч | 0~2.5 |
| Преодолеваемый уклон, ° | 30 |
| Длина в транспортном положении, мм | 9500 |
| Высота в транспортном положении, мм | 3700 |
| Ширина в транспортном положении, мм | 3200 |
| Ширина гусеницы, мм | 500 |
| База, мм | 2850 |
| Ход вращательной головки, мм | 5660 |
| Рабочая скорость подачи головки, м/мин | 18 |
| Быстрая скорость подачи головки, м/мин | 55 |
| Максимальное осевое усилие, кН | 40 |
| Максимальное рывковое усилие, кН | 40 |
| Давление в системе, бар | 280 |
| Момент вращательной головки, Н·м | 3900 |
| Скорость вращения головки, об/мин | 0 ~100 |
| Частота ударов, мин⁻¹ | 820-1475 |
| Энергия единичного удара, Н·м | 822 |
| Рабочее давление компрессора, кг/см² | 20.7 |
| Производительность компрессора, м³/мин | 23 |
| Стандартная труба (наружная), мм | φ114 |
| Максимальная глубина бурения, м | 30 стандарт |
| Диаметр скважины φ, мм | Φ120-φ180 стандарт |
Часто задаваемые вопросы
Какой диаметр и глубину скважины может бурить YTQ165?
YTQ165 бурит взрывные скважины 120–180 мм глубиной до около 30 м со стандартными трубами, с возможностью настройки на более глубокие или крупные скважины с вариантами инструмента.
Есть ли у станка собственный воздушный компрессор?
Да. Встроенный компрессор выдаёт 20,7 кг/см² при 23 м³/мин, поэтому для стандартных погружных ударников DTH не требуется отдельный прицепной компрессор.
К каким грунтовым условиям он приспособлен?
Он предназначен для бурения взрывных скважин в скальных грунтах на открытых работах, с гусеницами, рассчитанными на уклон 30° на уступах рудников и дне карьеров.
Как контролируется пыль?

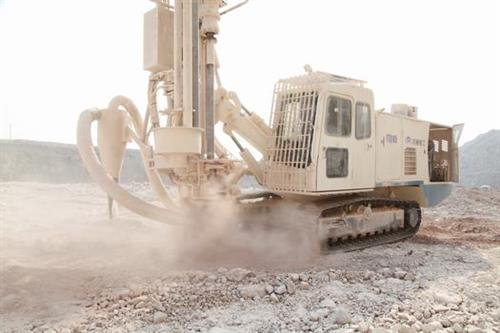

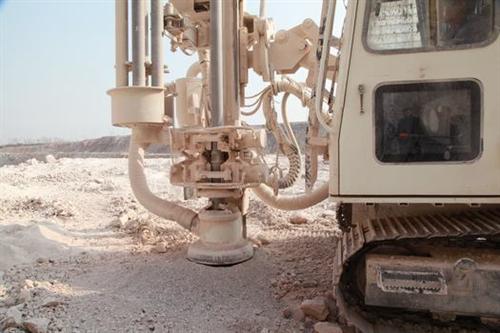

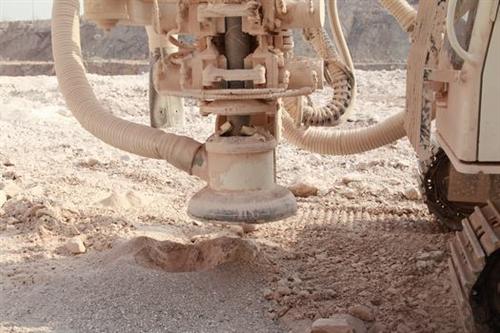

Высоконапорная пылеподавляющая система покрывает бурильную штангу и устье скважины, снижая пыль в воздухе и продлевая срок службы коронки.
Можно ли его сопрячь с электрическим или гидравлическим экскаватором?
Да — станок работает на уступе непосредственно перед погрузочными машинами; Yutong может подсказать схему расположения скважин и линию сплаживающего взрыва под ваш экскаватор и проект взрывания.
Какие узлы изнашиваются быстрее всего?
Погружные ударники DTH, коронки и бурильные трубы — основные расходные материалы; Yutong поставляет соответствующий инструмент, оптимизированный под твёрдость ваших пород.
