Обзор продукции
YTR360Dpro обеспечивает макс. диаметр бурения 2500 мм на глубину до 90/100 (опционально) м, с крутящим моментом вращения 380 кН·м и мощностью 331 кВт на платформе. Её закладывают там, где для свай и «стены в грунте» нужна машина, удерживающая момент на глубине, а не просто более длинная стрела.
60
Основной размер
331
Мощность / Момент
5～23
Показатель
Технические особенности
Бурит отверстия диаметром 2500 мм, что покрывает большинство требований к сваям и «стене в грунте».
Крутящий момент 380 кН·м удерживается на глубине без остановки в гравии и выветрелой скале.
Глубина 90/100 (опционально) м позволяет установке проходить целую секцию между сменами штанг.
Установленная мощность 331 кВт согласована с нагрузками лебёдки, подачи и вращения, поэтому двигатель не «задыхается» на самых твёрдых метрах.
Технические характеристики
| Макс. диаметр бурения (мм) | 2500 |
|---|---|
| Стандартная глубина бурения (м) | 60 |
| Макс. глубина бурения (м) | 90/100 (Optional) |
| Model | DC13 076A |
| Производитель | Scania |
| Номинальная мощность двигателя (кВт) | 331 |
| Макс. крутящий момент (кН·м) | 380 |
| Скорость вращения (об/мин) | 5～23 |
| Передачи | Четыре передачи |
| Макс. усилие подачи (кН) | 300 |
| Макс. тяговое усилие (кН) | 350 |
| Ход подачи (мм) | 6000 |
| Грузоподъёмность лебёдки (кН) | 380 |
| Макс. скорость спуска (м/мин) | 75 |
| Диаметр каната (мм) | 36 |
| Способ установки | Задняя установка |
| Угол наклона вперёд (°) | 3 |
| Угол наклона влево/вправо (°) | 3.5 |
| Ширина башмака гусеницы (мм) | 800 |
| Тяговое усилие (кН) | 720 |
| База (мм) | 5550 |
| Рабочая ширина (мм) | 5000 |
| Рабочая высота (мм) | 24790 |
| Транспортная длина (мм) | 16700 |
| Транспортная высота (мм) | 3800 |
| Транспортная ширина (мм) | 3500 |
| Рабочая масса (т) | 117 |
| Транспортная масса (т) | 77.5 |
| Стандартная спецификация буровой штанги | Mechanical Lock Rod φ530-4X16.5m-200B (Drilling Depth 60m) |
| Спецификация штанги макс. длины | Friction Rod φ530-6X18m-200B (Drilling Depth 100m, Optional) |
| Транспортные размеры стандартной штанги (мм) | 18000X860X860 |
| Транспортные размеры штанги макс. длины (мм) | 19500X860X860 |

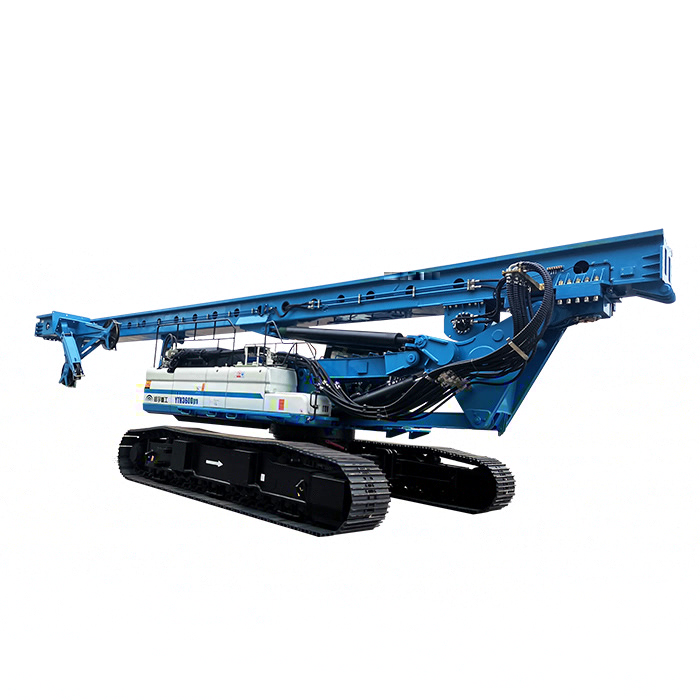

О роторной буровой установке YTR360Dpro
YTR360Dpro от Yutong — проверенная установка на трансмиссии Yutong, спроектированная вокруг расчётного диаметра в мм и расчётного момента в кН·м, с расчётной мощностью в кВт, приводящей лебёдку, подачу и вращение, — это цифры, которые сваебойный подрядчик сверяет с геологическим отчётом перед выездом на объект.
Установка проходит заводские испытания при расчётном моменте и глубине: проверяются стрела мачты, температура привода вращения и удержание лебёдки, а последовательность операций со штангами валидируется, чтобы бригада сохраняла предсказуемый темп на объекте.
Выбор YTR360Dpro начинается с программы работ по сваям и «стене в грунте»: Yutong подбирает диаметр, глубину и момент по чертежам, затем сопровождает установку запасными частями, обучением операторов и полевым сервисом на экспортных рынках.
Похожие продукты
Роторная буровая установка YTR406DH
Роторная буровая установка YTR406DH производства Yutong Group Heavy Industries.
Подробнее
Роторная буровая установка YTR230Dpro
YTR230Dpro Rotary Drilling Rig производства Yutong Group Heavy Industries.
Подробнее

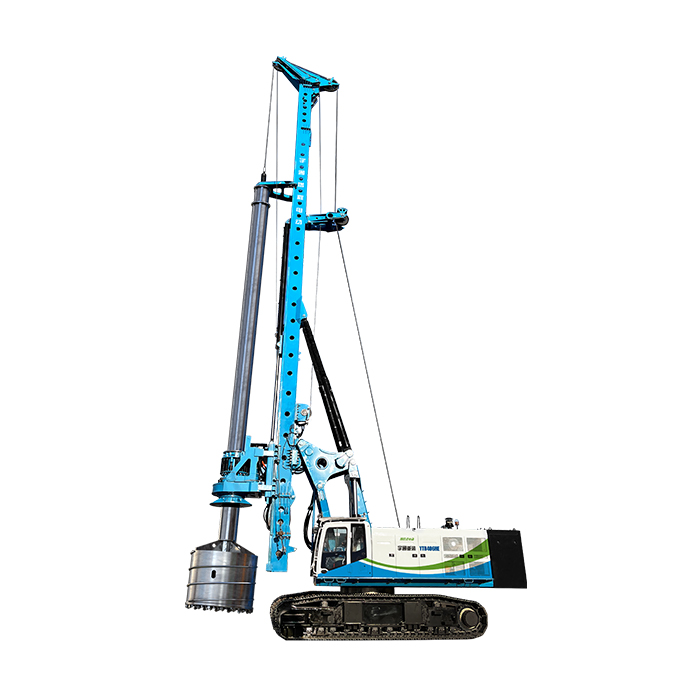

Электрическая роторная буровая установка YTR406HE с удлинённым запасом хода
