Mulai dari chart beban, bukan tonase utama
Sebagian besar kesalahan pemilihan crane crawler terjadi pada langkah pertama: seseorang membaca "kapasitas 55 ton" dari brosur dan membeli crane yang tidak dapat mengangkat apa pun mendekati 55 ton pada radius yang benar-benar dibutuhkan lokasinya. Angka utama adalah angkatan maksimum pada radius minimum dengan counterweight penuh. Angkatan nyata terjadi pada radius 8, 12, 18 meter, di mana kapasitas turun tajam. Pilihan crane crawler yang baik adalah mesin terkecil yang chart bebannya mencakup angkatan terberat Anda pada radius kerja aktual, dengan margin. Berikut pohon keputusan yang kami jalankan bersama pelanggan, diikuti dengan definisi parameter yang biasanya diperdebatkan insinyur pengangkat.
Pohon keputusan: lima pertanyaan sebelum Anda menentukan crane
1. Angkatan terberat dan radiusnya. Daftar setiap angkatan kritis pada proyek: berat, tinggi, dan radius kerja. Temukan kombinasi terburuk. Lalu periksa chart beban pada radius persis itu. Jika chart mengatakan 35 t pada 12 m dan angkatan Anda 30 t, Anda memiliki margin 15 persen yang membuat pekerjaan legal.
2. Kondisi tanah lokasi. Tanah lunak belum disiapkan dengan jalan akses rel menguntungkan platform rel seperti YTQU55HDS atau YTQU65HDS, yang tekanan tanah rendahnya menyebarkan berat di atas jejak rel lebar. Gudang keras dan berpaving bisa menggunakan crane truk sebagai gantinya.
3. Panjang dan konfigurasi boom. Pekerjaan menara turbin angin membutuhkan boom utama panjang atau boom-plus-jib. Ereksi gelagar pracetak membutuhkan boom lebih pendek pada radius lebih dekat. Sesuaikan kit boom dengan geometri angkatan, bukan hanya tonase.
4. Mobilitas antar angkatan. Crawler dapat berjalan antar pick dengan beban tergantung; ia tidak dapat melaju di jalan umum tanpa low-loader. Jika crane berpindah antar lokasi jauh setiap hari, logistik angkut dan waktu perakitan menjadi penting.
5. Anggaran dan TCO. Bandingkan harga beli, biaya angkut, waktu perakitan, bahan bakar, dan pemeliharaan bersama-sama. Crane yang sedikit lebih besar yang mengangkat dalam satu setup dapat mengungguli yang lebih kecil yang membutuhkan dua kali rigging.
Parameter yang benar-benar diperdebatkan insinyur
Empat istilah ini adalah tempat dua pembeli "membandingkan" crane yang sebenarnya tidak sebanding. Dapatkan definisi yang benar dan perbandingan tabel menjadi jujur.
| Parameter | Apa artinya sebenarnya | Cara menggunakannya dalam pemilihan |
|---|---|---|
| Kapasitas terukur pada radius | Beban maksimum yang dapat diangkat crane pada radius kerja dan konfigurasi boom tertentu. | Angka yang menentukan kelas crane. Selalu baca chart pada radius aktual Anda, bukan maksimum utama. |
| Radius kerja | Jarak horizontal dari pusat putar crane ke kait beban. | Ukur radius kasus terburuk di lokasi. Radius lebih panjang = kapasitas lebih rendah. Rencanakan posisi crane untuk meminimalkan radius pada angkatan berat. |
| Tekanan tanah | Beban per satuan area di bawah rel, dalam kPa. | Sesuaikan dengan kapasitas dukung tanah. Tanah lunak membutuhkan tekanan tanah lebih rendah atau bantalan rel. |
| Counterweight | Pemberat di bagian belakang yang melawan momen tiang. | Lebih banyak counterweight = kapasitas lebih besar pada radius tetapi angkut lebih berat. Harus sesuai dengan chart beban untuk setiap angkatan. |
| Panjang boom | Jangkauan terpasang dari boom utama atau boom-plus-jib. | Boom lebih panjang mengurangi kapasitas. Tentukan boom terpendek yang masih menjangkau angkatan. |
| Blok kait & bagian seling | Jumlah bagian seling pada kait, yang menentukan tarikan satu seling. | Lebih banyak bagian = kapasitas lebih tinggi tetapi kecepatan kerekan lebih lambat. Sesuaikan dengan berat beban untuk siklus waktu efisien. |
Sesuaikan kelas dengan angkatan: angin, jembatan, industri, pertambangan

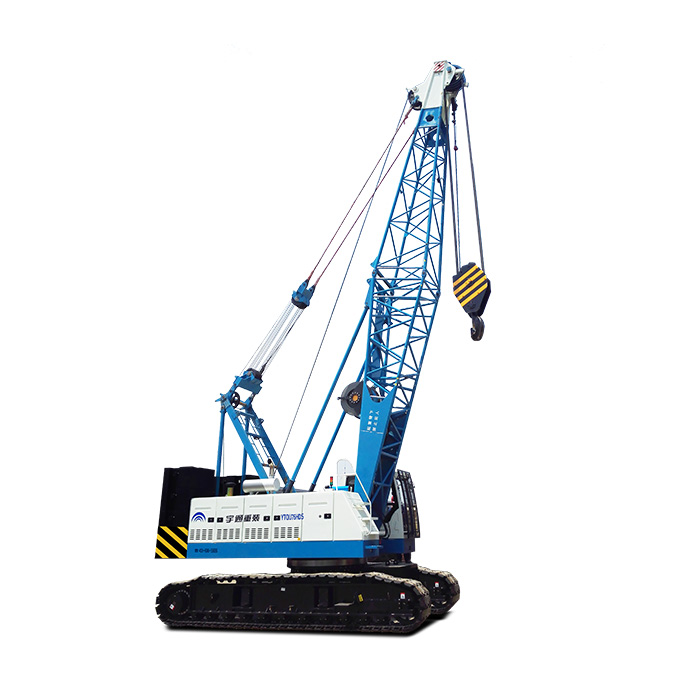

Ereksi ladang angin. Segmen menara dan nacelle berat dan membutuhkan jangkauan panjang pada radius. Kelas 75 hingga 100 t — YTQU75HDS atau YTQU100HDS — menangani segmen menara dan angkatan nacelle di jalan akses kasar di mana tekanan rendah crawler penting.
Ereksi gelagar jembatan. Gelagar beton pracetak diangkat pada radius lebih dekat dengan boom lebih pendek. Crawler 55 hingga 65 t seperti rentang crane crawler hidrolik cocok untuk pekerjaan jembatan bentang menengah di jalan akses sementara.
Ereksi pabrik industri. Modul struktur baja dan bagian vessel di kilang dan pabrik. Kelas 55 hingga 75 t menyeimbangkan kapasitas dengan mobilitas di dalam tata letak pabrik terbatas.
Gudang pertambangan dan quarry. Angkatan pemeliharaan peralatan berat di tanah belum disiapkan. Kemampuan crawler bekerja off-road tanpa bantalan outrigger adalah faktor penentu dibandingkan crane terpasang truk seperti crane terpasang truk.
Angkut, perakitan, dan TCO yang menentukannya
Perbandingan jujur bukan kapasitas crane pada lembar spesifikasi; melainkan biaya mobilisasi, waktu rigging, dan bahan bakar selama proyek. Crane crawler harus dibongkar untuk angkut jalan di low-loader, lalu dirakit sendiri di lokasi — yang membutuhkan setengah hari hingga satu hari tergantung kelas. Seri YTQU berdiri sendiri menggunakan boom hidrolik dan carrier rel sendiri, jadi tidak diperlukan crane bantu kedua untuk rigging. Bandingkan tarif per hari ditambah mobilisasi dengan crane truk yang melaju ke lokasi dan setup dalam hitungan jam tetapi tidak dapat bekerja di tanah lunak. Untuk angkatan satu hari di gudang berpaving, crane truk mungkin unggul dalam logistik. Untuk seminggu angkatan di jalan akses ladang angin, crawler unggul dalam produktivitas.
| Jenis crane | Mobilisasi | Waktu setup | Toleransi tanah | Cocok untuk |
|---|---|---|---|---|
| Crane crawler 55-75 t | Low-loader, beberapa truk | Setengah hingga 1 hari, berdiri sendiri | Tanah lunak, belum disiapkan | Angin, jembatan, gudang off-road |
| Crane crawler 100 t | Lebih banyak truk, lebih berat | 1 hari, mungkin butuh bantuan | Tekanan tanah sangat rendah | Menara angin berat, modul industri besar |
| Crane terpasang truk | Melaju di jalan | 1-2 jam, outrigger | Hanya permukaan keras, berpaving | Angkatan pendek, lokasi dapat diakses jalan |
Lima kesalahan yang kami lihat di lokasi nyata
1. Membeli tonase utama, bukan radius. Crane 55 t mengangkat 55 t pada radius 4 m, bukan pada 15 m. Selalu baca chart beban pada radius aktual Anda.
2. Mengabaikan tekanan tanah. Crane berat di subgrade lunak akan tenggelam, membuat angkatan oleng. Periksa kapasitas dukung tanah atau rencanakan bantalan rel.
3. Counterweight terlalu kecil. Beroperasi ringan pada pemberat untuk menghemat biaya angkut membuat crane melebihi momen tiangnya. Sesuaikan counterweight dengan chart untuk angkatan terberat.
4. Terlalu panjang boom. Boom lebih panjang mengurangi kapasitas pada setiap radius. Tentukan boom terpendek yang masih menjangkau.
5. Lupa angkut dan perakitan. Tarif harian termurah bisa menjadi yang termahal ketika pembongkaran, low-loader, dan waktu rigging ditambahkan. Bangun anggaran mobilisasi lengkap.
Pertanyaan yang Sering Diajukan
Kelas kapasitas crane crawler apa yang sebenarnya saya butuhkan?
Mulai dari angkatan terberat dan radius kerjanya, bukan tonase utama. Periksa chart beban pada radius persis angkatan terburuk Anda dan tambahkan margin keamanan 15 hingga 25 persen. Crane 55 t mungkin hanya mengangkat beberapa ton pada radius 18 m.
Crane crawler atau crane truk — mana yang cocok dengan lokasi saya?
Crawler mengangkat dan berjalan di atas rel tanpa setup outrigger dan bekerja di tanah lunak. Crane truk melaju di jalan raya tetapi membutuhkan tanah keras dan outrigger. Pilih crawler untuk ladang angin, ereksi jembatan, dan gudang off-road; pilih crane truk untuk angkatan pendek yang dapat diakses jalan.
Apa itu tekanan tanah dan mengapa penting?
Tekanan tanah adalah beban per area di bawah rel, dalam kPa. Crawler menyebarkan berat di atas jejak rel luas sehingga bekerja di tanah belum disiapkan. Jika lokasi Anda memiliki subgrade lunak, periksa tekanan tanah crane terhadap kapasitas dukung tanah dan tambahkan bantalan rel jika diperlukan.
Bagaimana konfigurasi boom mengubah kapasitas angkat?
Boom utama, boom-plus-jib, dan luffing jib semuanya membawa chart beban berbeda. Boom lebih panjang mengurangi kapasitas pada setiap radius. Sesuaikan kit boom dengan geometri angkatan aktual: boom panjang untuk ujung menara angin, boom lebih pendek untuk gelagar pracetak radius dekat.
Crane crawler hidrolik atau yang dikendalikan kawat?
Hidrolik menawarkan kontrol beban lebih halus dan penentuan posisi halus lebih mudah untuk pekerjaan presisi seperti penempatan nacelle angin. Yang dikendalikan kawat lebih sederhana dirawat di daerah terpencil dengan layanan terbatas. Untuk angkatan presisi berulang, kontrol hidrolik adalah pilihan lebih aman.
Berapa banyak counterweight yang saya butuhkan?
Counterweight melawan momen tiang. Lebih banyak counterweight meningkatkan kapasitas pada radius tetapi meningkatkan berat angkut dan waktu perakitan. Selalu sesuaikan dengan chart beban untuk angkatan terberat Anda; beroperasi ringan pada pemberat adalah kesalahan berbahaya.
Berapa waktu tunggu ekspor dan garansi?
Konfigurasi standar dikirim dalam 4 hingga 8 minggu; paket boom dan counterweight khusus membutuhkan 8 hingga 12 minggu. Crane membawa garansi 12 bulan atau 2.000 jam dengan dukungan suku cadang global dan dokumentasi CE / ISO.
Kirim rencana angkatan Anda dan kami akan menentukan ukuran crane
Beri tahu kami berat angkatan terberat, radius kerja, ketinggian boom yang dibutuhkan, kondisi tanah, dan durasi proyek, dan tim teknik pengangkat kami akan mencocokkan Anda dengan kelas yang tepat di seluruh rentang crane crawler Yutong — dari YTQU55HDS 55 t hingga YTQU100HDS 100 t. Kami mengekspor ke lebih dari 60 negara dan membangun sesuai syarat pengiriman FOB / CIF dengan set dokumen bea cukai lengkap.
