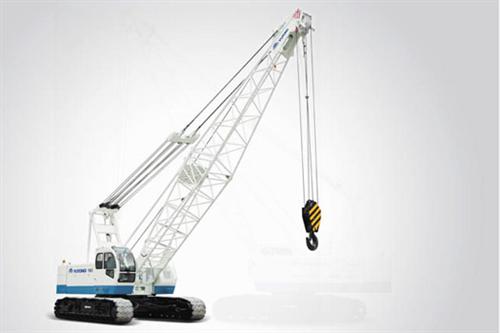

Ikhtisar Produk
Model: | Kategori: Crane Crawler Hidrolik
Crane crawler hidrolik unggul dalam performa tinggi, keandalan tinggi, dan tampilan menarik, telah mencapai tingkat lanjut di antara produk sejenis di pasar domestik. Digunakan secara luas dalam transportasi, industri kimia, proyek pengelolaan air, dll.
55-125 t
Rentang Kapasitas Angkat
13-73 m
Rentang Panjang Boom Utama
0-110 m/menit
Kecepatan Tali Winch Utama
Fitur Performa
1. Fitur
Crane crawler menggunakan mesin diesel Cummins performa tinggi yang memenuhi standar emisi GB II dan menyediakan sumber daya andal, ekonomis, dan ramah lingkungan.
2. Fitur
Struktur sasis yang dapat ditarik memiliki braket lipat yang diperpanjang untuk meningkatkan stabilitas sasis sekaligus tidak memengaruhi transportasi keseluruhan.
3. Fitur
Crane crawler hidrolik unggul dalam gaya dorong besar, kemampuan tanjakan kuat, dan keandalan tinggi dengan menggunakan reducer gigi planet bawaan dan motor jalan torsi tinggi.
4. Fitur
Dengan menggunakan rem ganda, winch utama, dengan fungsi penurunan bebas kecepatan tinggi, tidak hanya meningkatkan efisiensi kerja tetapi juga menjamin keandalan rem.
5. Fitur
Mekanisme winch derricking yang dilengkapi dengan perangkat pengunci ratchet (winch utama juga dapat dilengkapi sesuai kebutuhan pelanggan) menjamin posisi boom dan barang yang aman dan andal untuk menghindari kecelakaan.
6. Fitur
Boom dibentuk dengan mengelas pipa struktural kekuatan tinggi; kepala boom menggunakan katup nilon yang unggul dalam kekakuan baik, bobot ringan, dan kapasitas angkut tinggi.
7. Fitur
Crane crawler hidrolik dirancang dengan kontrol hidrolik pilot, sistem kontrol hidrolik load sensing, dengan keunggulan performa mikro tinggi, akurasi tinggi, nyaman, dan fleksibel.
8. Fitur
Crane crawler menggunakan mekanisme ayun dengan mekanisme selip bebas yang dapat dikontrol untuk mewujudkan operasi stabil.
Parameter Teknis
| Parameter teknis utama | Satuan | YTQU55B | YTQU70 | YTQU80 | YTQU125 |
|---|---|---|---|---|---|
| Kapasitas angkat maksimum | t | 55 | 70 | 80 | 125 |
| Momen angkat maksimum | t·m | 55×3.8 | 72×3.8 | 80×4.3 | 117×6 |
| Panjang Boom Utama / Panjang boom jib panjang | m | 13~37 | 13~58 | 13~58 | 16~73 |
| Panjang jib | m | 6.10~15.25 | 9~18 | 9~18 | 13~25 |
| Total panjang maksimum boom utama + jib | m | 43+15.25 | 43+18 | 49+18 | 61+25 |
| Sudut luffing boom utama | ° | 30-80 | 30-80 | 30-80 | 30-80 |
| Kecepatan angkat/turun tali winch utama | m/menit | 0~110 | 0~100 | 0~79 | 0~80 |
| Kecepatan angkat/turun tali winch bantu | m/menit | 0~70 | 0~100 | 0~100 | 0~80 |
| Kecepatan angkat/turun tali boom | m/menit | 0~65 | 0~76 | 0~79 | 0~45 |
| Kecepatan slewing | r/menit | 0~2.2 | 2.3 | 0~3.3 | 0~1.65 |
| Kecepatan tempuh | km/jam | 0~1.3 | 0~1.3 | 0~1.1 | 0~1.0 |
| Kemampuan tanjakan (dengan jig dasar dan jaga kabin di belakang) | % | 40 | 30 | 30 | 30 |
| Daya output terukur/kecepatan putar mesin | kw/r/menit | 132kW/2000rpm | 160kW/2200rpm | 194kW/2200rpm | 215kW/2100rpm |
| Model mesin | Cummins 6BTAA5.9-C180 | Cummins 6CTAA8.3-C215 | Cummins 6CTAA8.3-C260 | Cummins 6LTAA8.9-C295 | |
| Total berat (dengan jig dasar dan kait angkat terbesar) | t | 55 | 66 | 84 | 115 |
| Tekanan tanah track (dengan jig dasar) | MPa | 0.069 | 0.074 | 0.08 | 0.08 |
| Massa counterweight | t | 17.5 | 22.5 | 25 | 42 |
| Jarak pitch link track | mm | 3360(4520) | 2500~4030 | 3390~4900 | 5400 |
| Wheel track crawler | mm | 4890 | 5100 | 5470 | 6900 |
| Lebar tapak crawler | mm | 760 | 800 | 850 | 1015 |
| Berat transportasi maksimum untuk satu unit | t | 32 | 39.5 | 51.6 | 37 |
| Dimensi transportasi maksimum untuk satu unit (panjang X lebar X tinggi) | mm | 720×3360×3360 | 8135×3300×3445 | 8460×3390×3823 | 9150×3380×3400 |
Panduan Ahli
Crane crawler hidrolik adalah crane crawler hidrolik yang dibuat khusus oleh Yutong Heavy Industries, dirancang untuk instalasi turbin angin, modul pabrik petrokimia, ereksi jembatan dek, angkut precast berat, dan operasi pancang pondasi. Sebagai standar, crane crawler hidrolik unggul dalam performa tinggi, keandalan tinggi, dan tampilan menarik, telah mencapai tingkat lanjut di antara produk sejenis di pasar domestik. Digunakan secara luas dalam transportasi, industri kimia, proyek pengelolaan air, dll. Yang membedakan platform ini adalah fokus pada geometri boom kisi-kisi, gaya tarik garis winch hoist hidrolik, indikator momen beban, dan carrier track yang dapat dipasang sendiri untuk mobilisasi lokasi cepat. Setiap keputusan struktural, hidrolik, dan kelistrikan dibandingkan dengan ritme harian lokasi kerja nyata, di mana keandalan antara jendela pemeliharaan terjadwal secara langsung menentukan profitabilitas.
Skenario Aplikasi
Operator menggunakan crane crawler hidrolik di berbagai kondisi. Dalam armada kota dan komersial, crane ini dipilih untuk siklus tugas yang dapat diprediksi dan biaya operasi rendah. Dalam proyek industri dan infrastruktur, crane ini ditentukan untuk instalasi turbin angin, modul pabrik petrokimia, ereksi jembatan dek, angkut precast berat, dan operasi pancang pondasi yang membutuhkan mesin yang dapat mengikuti jadwal agresif. Platform ini juga beradaptasi dengan baik dengan lingkungan penggunaan campuran — misalnya, berpindah dari pekerjaan pengumpulan atau angkat siang hari ke operasi malam atau di luar shift tanpa perubahan kelas kendaraan.
Sorotan Teknis
Rentang ini menghasilkan kapasitas angkat maksimum 55-125 t dengan boom utama 13-73 m dan kecepatan tali hingga 110 m/menit, disesuaikan dengan angkatan dan jari-jari yang ditentukan untuk setiap model. Di bawah lembaran logam, teknik ini menekankan pada geometri boom kisi-kisi, gaya tarik garis winch hoist hidrolik, indikator momen beban, dan carrier track yang dapat dipasang sendiri untuk mobilisasi lokasi cepat. Kontrol diatur di sekitar operator daripada sekitar kenyamanan perakitan, dan komponen aus dikelompokkan sehingga layanan rutin dapat diselesaikan tanpa alat khusus. Perhatian terhadap kemudahan servis inilah yang memungkinkan mesin mempertahankan nilai sisa selama 10 tahun.
Panduan Pemilihan
Memilih konfigurasi yang tepat kembali ke pencocokan kapasitas angkat terukur pada jari-jari kerja yang dibutuhkan dengan angkatan terberat, mengevaluasi konfigurasi panjang boom berdasarkan campuran proyek, dan memilih paket counterweight untuk mengoptimalkan biaya transportasi. Pembeli juga harus merencanakan total biaya kepemilikan: energi atau bahan bakar per siklus kerja, umur ban dan konsumsi, kelas asuransi, dan dukungan purna jual lokal. Tim teknik Yutong secara rutin membantu pelanggan membandingkan dua atau tiga konfigurasi secara berdampingan berdasarkan biaya per ton atau per siklus sebelum keputusan pembelian.
Mengapa Yutong
Yutong Heavy Industries adalah perusahaan inti Grup Yutong, menggabungkan mesin konstruksi dan manufaktur kendaraan tujuan khusus dalam satu atap. Integrasi vertikal ini — dari sasis dan kabin hingga superstruktur dan powertrain listrik — berarti crane crawler hidrolik dikirim sebagai sistem yang disetel daripada perakitan komponen pihak ketiga. Pelanggan global mendapatkan keuntungan dari hak impor dan ekspor independen, dokumentasi ISO dan CE, serta jaringan suku cadang dan layanan yang mencakup Asia Tenggara, Timur Tengah, Afrika, dan Asia Tengah.
Pertanyaan yang Sering Diajukan
Berapa kapasitas angkat / terukur dari crane crawler hidrolik?
Crane crawler hidrolik dirancang di sekitar kapasitas terukur yang cocok untuk instalasi turbin angin, modul pabrik petrokimia, ereksi jembatan dek, angkut precast berat, dan operasi pancang pondasi. Angka persis tercantum dalam tabel parameter teknis di atas dan dapat disesuaikan untuk siklus tugas Anda.
Apakah tersedia versi listrik atau energi baru?
Yutong menawarkan konfigurasi listrik murni, range-extended, dan diesel untuk platform ini. Varian listrik direkomendasikan untuk instalasi turbin angin, modul pabrik petrokimia, ereksi jembatan dek, angkut precast berat, dan operasi pancang pondasi di mana operasi nol emisi dan biaya energi lebih rendah per siklus penting.
Bagaimana cara memilih crane crawler hidrolik yang tepat untuk proyek saya?
Mulai dengan mencocokkan kapasitas angkat terukur pada jari-jari kerja yang dibutuhkan dengan angkatan terberat, mengevaluasi konfigurasi panjang boom berdasarkan campuran proyek, dan memilih paket counterweight untuk mengoptimalkan biaya transportasi. Tim teknik kami dapat meninjau tabel beban, rute atau tata letak lokasi, dan siklus tugas Anda untuk merekomendasikan konfigurasi optimal.
Berapa waktu tunggu dan garansi yang umum?
Konfigurasi standar biasanya dikirim dalam 4–8 minggu; superstruktur khusus mungkin membutuhkan 8–12 minggu. Yutong memberikan garansi standar 12 bulan atau 2.000 jam dengan dukungan suku cadang global.
Apakah crane crawler hidrolik dapat diekspor ke negara saya?
Ya. Yutong Heavy Industries memiliki hak impor dan ekspor independen dan memasok model ini ke pelanggan di Asia Tenggara, Timur Tengah, Afrika, dan Asia Tengah dengan dokumentasi CE / ISO sesuai kebutuhan.
