Truss-Type Vehículo de inspección de puentes
Truss-Type Vehículo de inspección de puentes fabricado por Yutong Heavy Industries.
Ver detalles
Visión general del producto
Modelo: Camión de inspección bajo puente | Categoría: Vehículo especial
La Plataforma de inspección de puentes es un vehículo especializado de acceso bajo puente diseñado para inspección estructural, mantenimiento y trabajo de reparación en puentes de carretera, pasos elevados ferroviarios y estructuras atirantadas. Su plataforma articulada se extiende bajo el tablero del puente, proporcionando un espacio de trabajo estable para que los inspectores examinen vigas, apoyos, juntas de dilatación y subestructuras de pilares. Construida sobre un chasis de camión multieje para tránsito estable por carretera y despliegue rápido entre sitios de trabajo.
600/300
Carga / peso máx.
≤16
Métrica de rendimiento
Heavy-duty
Clase constructiva
Performance Feature
1. Under-Bridge Access Platform
La Plataforma de inspección de puentes cuenta con una celosía articulada o brazo plegable que se extiende horizontalmente bajo el tablero del puente, proporcionando una plataforma de trabajo estable para los inspectores. La plataforma puede ajustarse para alcanzar diferentes profundidades y gabancias de puente, adaptándose a varios tipos de superestructura.
2. Stable Multi-Axle Chassis
Construido sobre un chasis de camión de servicio pesado multieje, el vehículo proporciona un manejo estable en carretera durante el tránsito y una base de trabajo firme durante el despliegue. Los estabilizadores nivelan y estabilizan la máquina en aproximaciones desniveladas.
3. Precision Positioning
Los controles hidráulicos permiten un movimiento suave y preciso de la plataforma a lo largo de la longitud y profundidad del puente. Los operadores pueden posicionar la plataforma a centímetros de los objetivos de inspección, asegurando un acceso seguro y eficiente a vigas, apoyos y tirantes.
4. Seguridad y cumplimiento
La plataforma incluye barandillas, anclajes de prevención de caídas y opciones de evacuación de emergencia. Todos los sistemas de elevación y posicionamiento cumplen con estándares de seguridad EN y equivalentes a OSHA, con protección contra sobrecarga y frenado de seguridad en todos los movimientos hidráulicos.
Técnicos Parameters
| Rango operativo horizontal bajo el puente (mm) | 10325~18000 |
|---|---|
| Dimensión máxima de la plataforma de trabajo al salir del puente (mm) | 8000 |
| Carga nominal/carga a distancia de la plataforma de trabajo (kg) | 600/300 |
| Ángulo de giro de la plataforma de trabajo bajo el puente (°) | 180 |
| Distancia de cruce de la acera (mm) | 2100~2500 |
| Altura de cruce de la barandilla (mm) | 2200 |
| Structural type of working platform | Trussed type |
| Main power of working device | Toma de fuerza del chasis mediante toma de fuerza |
| Standby power of working device | Gasoline engine unit |
| Drive type of self-propelled device | Hydraulic drive |
| Self-propelled speed (m/min) | ≤16 |
| Operation method | Manual, electric control |
| Comunication mode | Sistema de intercomunicación cableado e inalámbrico |
| Monitoring mode | Wired monitoring system |
| Rango operativo horizontal bajo el puente (mm) | 11800~21000 |
| Dimensión máxima de la plataforma de trabajo al salir del puente (mm) | 8300 |
| Carga nominal/carga a distancia de la plataforma de trabajo (kg) | 600/300 |
| Ángulo de giro de la plataforma de trabajo bajo el puente (°) | 180 |
| Distancia de cruce de la acera (mm) | 2100~2500 |
| Altura de cruce de la barandilla (mm) | 2200 |
| Structural type of working platform | Trussed type |
| Main power of working device | Toma de fuerza del chasis mediante toma de fuerza |
| Standby power of working device | Gasoline engine unit |
| Drive type of self-propelled device | Hydraulic drive |
| Self-propelled speed (m/min) | ≤12 |
| Operation method | Manual, electric control |
| Comunication mode | Sistema de intercomunicación cableado e inalámbrico |
| Monitoring mode | Wired monitoring system |
Acerca del Plataforma de inspección de puentes
La Plataforma de inspección de puentes es un vehículo especializado de acceso bajo puente diseñado para inspección estructural, mantenimiento y trabajo de reparación en puentes de carretera, pasos elevados ferroviarios y estructuras atirantadas. Su plataforma articulada se extiende bajo el tablero del puente, proporcionando un espacio de trabajo estable para que los inspectores examinen vigas, apoyos, juntas de dilatación y subestructuras de pilares. Construida sobre un chasis de camión multieje para tránsito estable por carretera y despliegue rápido entre sitios de trabajo.
Yutong Heavy Industries ha estado ingenierizando maquinaria de construcción por más de dos décadas, sirviendo a clientes en más de 60 países. La Plataforma de inspección de puentes refleja nuestro compromiso con equipo duradero, probado en campo, respaldado por soporte postventa global. Cada máquina se somete a pruebas rigurosas antes de la entrega, y nuestro equipo de ingeniería trabaja directamente con los clientes para configurar el equipo para condiciones específicas del proyecto y requisitos regulatorios.
Las ventajas clave de elegir Yutong incluyen un costo total de propiedad competitivo, repuestos disponibles rápidamente, términos de pago y envío flexibles, y soporte técnico directo de fábrica. Sea usted contratista, distribuidor o propietario del proyecto, nuestro equipo está listo para proporcionar especificaciones detalladas, contactos de referencia y demostraciones en sitio donde están disponibles.
Aplicaciones objetivo: perforadora de pilotes para cimentación de puente, camión de inspección bajo puente, equipo de acceso de mantenimiento de puentes. Para consultas sobre la Plataforma de inspección de puentes, incluyendo precios, plazos de entrega y opciones de personalización, por favor contacte a nuestro equipo de ventas de exportación hoy.
Productos relacionados

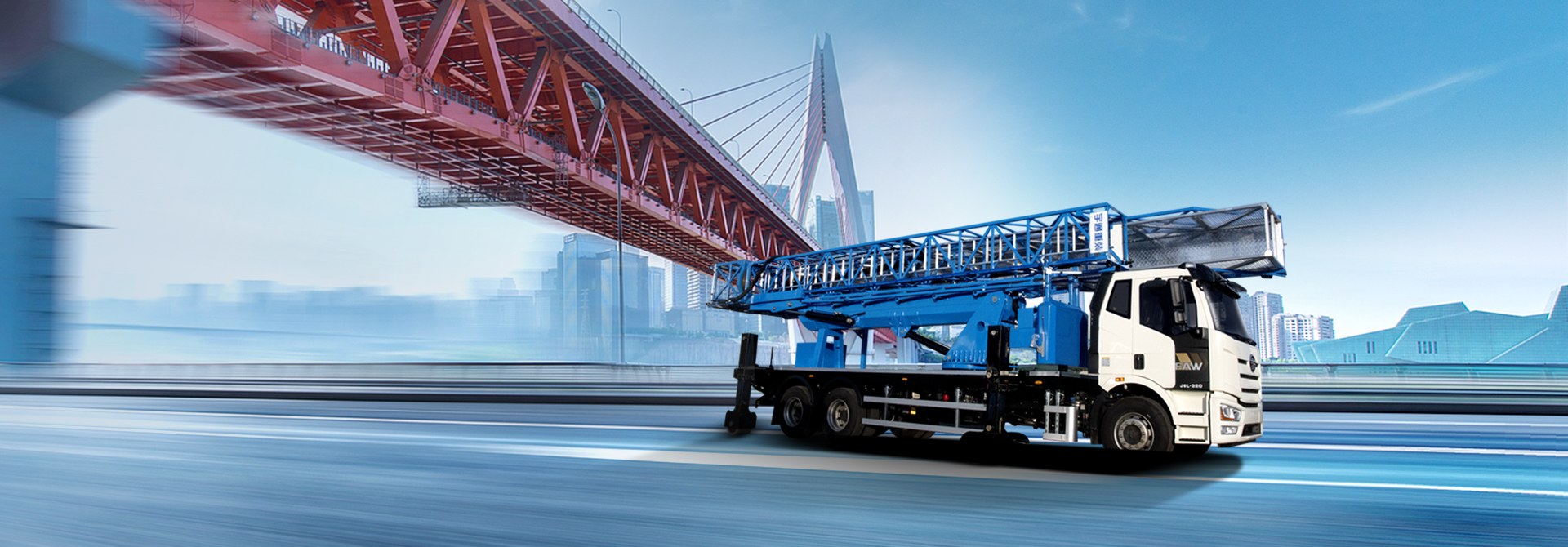

23m Truss-Type Vehículo de inspección de puentes
23m Truss-Type Vehículo de inspección de puentes fabricado por Yutong Heavy Industries.
Ver detalles
26m Truss-Type Vehículo de inspección de puentes
26m Truss-Type Vehículo de inspección de puentes fabricado por Yutong Heavy Industries.
Ver detalles
26m Upgraded Truss-Type Vehículo de inspección de puentes
26m Upgraded Truss-Type Vehículo de inspección de puentes fabricado por Yutong Heavy Industries.
Ver detallesPreguntas frecuentes
¿A qué rango de gabancias de puente puede acceder la Plataforma de inspección de puentes?
La Plataforma de inspección de puentes proporciona acceso bajo puente típicamente de 2 a 8 metros bajo el tablero, con alcance horizontal de 18 a 26 metros dependiendo del modelo. Esto cubre la mayoría de los pasos elevados de carretera y puentes ferroviarios en servicio.
¿Qué tareas pueden realizarse desde la plataforma?
La plataforma soporta inspección visual, pruebas ultrasónicas, medición de grietas, inspección de apoyos, muestreo de concreto y trabajo de mantenimiento ligero como sellado de juntas y limpieza de sistemas de drenaje. También puede alojar herramientas pequeñas y equipo de pruebas no destructivas.
How long does deployment take?
La tiempo de configuración típicamente toma 15-30 minutos, incluyendo posicionar el camión, desplegar los estabilizadores y extender la plataforma. La vehículo puede luego ser reposicionado a lo largo del puente según se necesite para una cobertura de inspección integral.
¿Es la plataforma adecuada para puentes atirantados?
Sí, hay configuraciones especializadas disponibles para puentes atirantados y de arco. Estos modelos cuentan con alcance extendido y articulación flexible para acceder a tirantes, pilones y estructuras bajo tablero que las plataformas estándar no pueden alcanzar.
¿Cuáles son las limitaciones de velocidad del viento?
La operación está típicamente limitada a velocidades de viento por debajo de 13.8 m/s (Beaufort 7). La plataforma incluye monitoreo por anemómetro y bloqueo automático para asegurar la plataforma en condiciones de viento fuerte.
¿Qué formación se requiere para operar este vehículo?
Los operadores deben poseer licencias de conducir comercial apropiadas y completar formación específica del fabricante sobre la operación de la plataforma, procedimientos de seguridad y protocolos de emergencia. Yutong proporciona formación en sitio con cada entrega de vehículo.
¿Exporta Yutong a mi país?
Yutong Heavy Industries exporta maquinaria de construcción a más de 60 países en Asia, África, Oriente Medio, América del Sur y Europa del Este. Hemos establecido redes de distribuidores y servicio en los principales mercados. Contáctenos para confirmar la disponibilidad en su región.
