Aperçu du produit
Modèle : YTQ165 | Catégorie : Foreuse de forage Down-hole sur chenilles

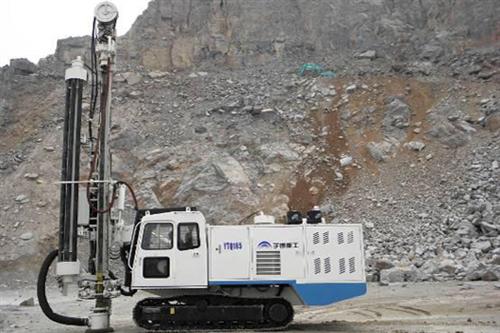

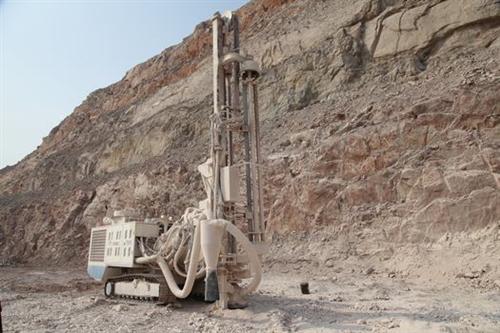

Le YTQ165 est une foreuse de fond de trou (DTH) de surface entièrement hydraulique avec suppression de poussière haute pression, conçue pour le forage de trous de tir dans les mines à ciel ouvert et les carrières. Avec une masse en service de 22 t, un moteur de 338 kW et un système hydraulique de 280 bar, il associe une forte force de retrait, des vitesses d'avancement rapides et une large plage de diamètre de trou dans un ensemble autonome monté sur chenilles.
22 t
Charge nominale
338 kW
Puissance
30°
Capacité en pente max.
Applications de la foreuse DTH de surface
Cette foreuse DTH sur chenilles est la première étape du cycle forage-et-tir dans les carrières de métaux et de calcaire, les sablières à granulats et les mines à ciel ouvert. Elle fore des trous de tir verticaux de diamètres de 120 à 180 mm et des profondeurs jusqu'à 30 m en standard, et peut être adaptée pour le pré-décapage et le tir de production.
Le train de roulement offre une capacité en pente de 30° afin que la foreuse se déplace entre les gradins sur ses propres chenilles sans moteur principal séparé, tandis que le compresseur d'air intégré supprime le besoin d'un compresseur tracté.
Yutong fournit cette foreuse de forage down-hole sur chenilles avec un support d'exportation mondial et des pièces après-vente, au service des mines, des carrières et des entrepreneurs en construction en Asie, en Afrique, au Moyen-Orient et en Amérique latine.
Points forts techniques du YTQ165
La tête de rotation indépendante délivre jusqu'à 3900 Nm de couple à 0–100 tr/min avec une course d'avancement de 5,66 m et un retrait jusqu'à 40 kN. Le compresseur embarqué fournit 20,7 kg/cm² à 23 m³/min pour un forage de trou propre et efficace. La commande hydraulique complète offre un avancement souple et un alignement précis des trous.

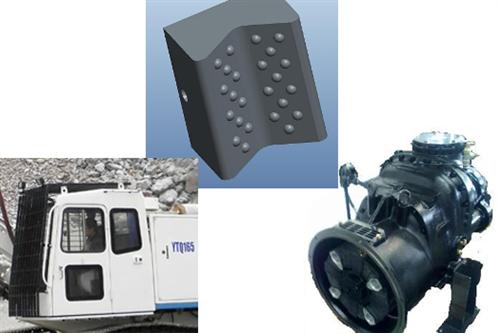

Une cabine couverte avec extraction de poussière protège l'opérateur dans un environnement de forage à forte poussière, et le train de roulement à chenilles avec patins de 500 mm répartit la pression au sol sur les surfaces de gradin molles.
Comment choisir la bonne foreuse de forage Down-hole sur chenilles
Sélectionnez la foreuse DTH selon le diamètre du trou de tir, la profondeur et la hauteur de gradin : la plage de diamètre de 120 à 180 mm couvre la plupart des travaux de granulats et de roche moyennement dure. Confirmez le débit du compresseur par rapport à la taille de votre marteau et demandez à Yutong d'adapter les tiges de forage, les marteaux et les outils à votre type de roche.
En tant que fabricant leader de foreuses de trous de tir, Yutong propose des configurations — options de godet ou de benne, ensembles de pneus, choix de cabine et options de puissance — afin que la machine corresponde à votre cycle de travail exact plutôt qu'à une spécification générique.
Paramètres techniques
| Élément | YTQ165 |
|---|---|
| Masse en service de la machine complète(kg) | 22000 |

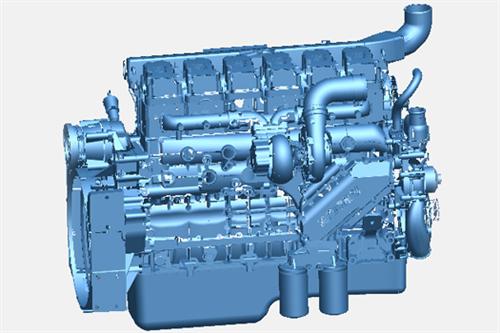

| Puissance moteur (Kw) | 338 |
| Traction (kN) | 142 |
| Vitesse de déplacement (km/h) | 0~2.5 |
| Capacité en pente(°) | 30 |
| Longueur de transport (mm) | 9500 |
| Hauteur de transport (mm) | 3700 |
| Largeur de transport (mm) | 3200 |
| Largeur de chenille (mm) | 500 |
| Empattement (mm) | 2850 |
| Course de la tête d'entraînement (mm) | 5660 |
| Vitesse de déplacement de la tête d'entraînement (m/min) | 18 |
| Vitesse de déplacement rapide de la tête d'entraînement (m/min) | 55 |
| Pression appliquée maximale (kN) | 40 |
| Force de retrait maximale (kN) | 40 |
| Pression du système (bar) | 280 |
| Couple de la tête d'entraînement (Nm) | 3900 |
| Vitesse de la tête d'entraînement (tr/min) | 0 ~100 |
| Fréquence de frappe (min-1) | 820-1475 |
| Énergie de frappe unitaire (Nm) | 822 |
| Pression d'air de fonctionnement du compresseur (kg/cm2 ) | 20.7 |
| Débit d'air du compresseur (m3/min) | 23 |
| Forage standard (tige extérieure) (mm) | φ114 |
| Profondeur de forage maximale (m) | 30 Standard |
| Diamètre de forage φ(mm) | Φ120-φ180 Standard |
Foire aux questions
Quel diamètre et quelle profondeur de trou le YTQ165 peut-il forer ?
Le YTQ165 fore des trous de tir de 120 à 180 mm jusqu'à environ 30 m de profondeur avec des tiges standard, configurable pour des trous plus profonds ou plus grands avec des options d'outils.
La foreuse comprend-elle son propre compresseur d'air ?
Oui. Le compresseur intégré délivre 20,7 kg/cm² à 23 m³/min, afin qu'aucun compresseur tracté séparé ne soit requis pour les marteaux DTH standard.
À quelles conditions de sol est-il adapté ?
Il est conçu pour le forage de trous de tir en roche à ciel ouvert, avec des chenilles évaluées pour une capacité en pente de 30° sur les gradins miniers et les planchers de carrière.
Comment la poussière est-elle maîtrisée ?

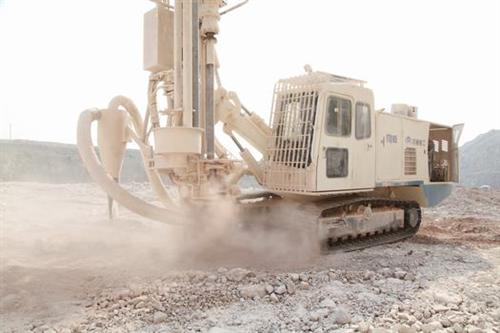

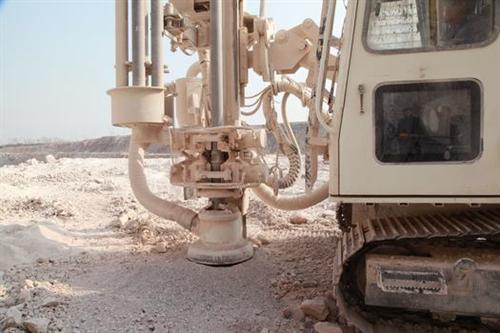

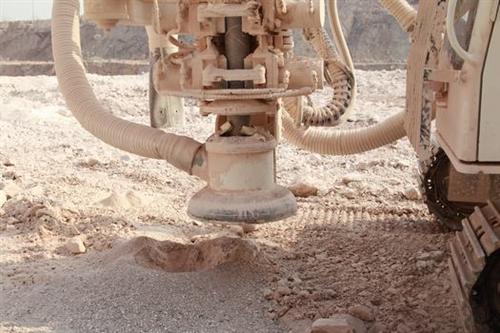

Un système de suppression de poussière haute pression couvre l'acier de forage et le collet du trou, réduisant la poussière en suspension et améliorant la durée de vie de l'outil.
Peut-il être associé à une pelle électrique ou hydraulique ?
Oui — la foreuse travaille directement devant les outils de chargement ; Yutong peut vous conseiller sur le motif de trous et la profondeur de repose pour associer votre pelle et votre plan de tir.
Quels outils s'usent le plus vite ?
Les marteaux DTH, les outils et les tiges de forage sont les principales consommables ; Yutong fournit des outils associés optimisés pour la dureté de votre roche.
