Начинайте с грузовой характеристики, а не с заявленной тоннажности
Большинство ошибок при выборе гусеничного крана совершаются на первом шаге: кто-то читает «грузоподъёмность 55 тонн» в брошюре и покупает кран, который не может поднять ничего близкого к 55 тоннам на вылете, реально требуемом его объектом. Заявленное число — это максимальный подъём при минимальном вылете с полным противовесом. Реальные подъёмы выполняются на вылете 8, 12, 18 метров, где грузоподъёмность резко падает. Правильный выбор гусеничного крана — это наименьшая машина, чья грузовая характеристика покрывает ваш самый тяжёлый подъём при вашем реальном рабочем вылете, с запасом. Ниже — дерево решений, которое мы применяем с заказчиками, а затем определения параметров, по которым обычно спорят инженеры по подъёмным работам.
Дерево решений: пять вопросов перед тем, как специфицировать кран
1. Самый тяжёлый подъём и его вылет. Перечислите каждый ответственный подъём на проекте: вес, высоту и рабочий вылет. Найдите худшую комбинацию. Затем проверьте грузовую характеристику на этом точном вылете. Если характеристика говорит 35 т при 12 м, а ваш подъём 30 т, у вас есть те самые 15 процентов запаса, которые делают работу законной.
2. Грунтовые условия объекта. Мягкий неподготовленный грунт с подъездными путями благоприятствует гусеничной платформе, такой как YTQU55HDS или YTQU65HDS, чьё низкое давление на грунт распределяет вес по широкой площади опоры. На твёрдых асфальтированных складах вместо этого можно использовать автомобильный кран.
3. Длина и конфигурация стрелы. Работы на башне ветрогенератора требуют длинной основной стрелы или стрелы с гуськом. Монтаж сборных балок требует более короткой стрелы на близком вылете. Согласуйте комплект стрелы с геометрией подъёма, а не только с тоннажностью.
4. Мобильность между подъёмами. Гусеничный кран может передвигаться между точками захвата с подвешенным грузом; он не может ехать по дорогам общего пользования без низкорамного трала. Если кран ежедневно перемещается между удалёнными объектами, важны логистика перевозки и время монтажа.
5. Бюджет и совокупная стоимость владения (TCO). Сравнивайте цену покупки, стоимость перевозки, время монтажа, топливо и техобслуживание вместе. Чуть более крупный кран, который поднимает за одну установку, может обыграть меньший, которому нужно два такелажных перехода.
Параметры, по которым на самом деле спорят инженеры
По этим четырём терминам два покупателя «сравнивают» краны, которые вообще несравнимы. Правильно поймите определения — и табличное сравнение станет честным.
| Параметр | Что это на самом деле означает | Как использовать при выборе |
|---|---|---|
| Номинальная грузоподъёмность на вылете | Максимальный груз, который кран может поднять при заданном рабочем вылете и конфигурации стрелы. | Число, определяющее класс крана. Всегда читайте характеристику на вашем реальном вылете, а не заявленный максимум. |
| Рабочий вылет | Горизонтальное расстояние от центра поворота крана до крюка груза. | Измерьте худший случай вылета на объекте. Дольше вылет = ниже грузоподъёмность. Планируйте позицию крана так, чтобы минимизировать вылет при тяжёлых подъёмах. |
| Давление на грунт | Нагрузка на единицу площади под гусеницами, в кПа. | Согласуйте с несущей способностью почвы. Мягкий грунт требует меньшего давления на грунт или настилов под гусеницы. |
| Противовес | Балласт сзади, который воспринимает опрокидывающий момент. | Больше противовеса = больше грузоподъёмности на вылете, но тяжелее перевозка. Должен соответствовать грузовой характеристике для каждого подъёма. |
| Длина стрелы | Вылет основной стрелы или стрелы с гуськом. | Более длинная стрела снижает грузоподъёмность. Специфицируйте кратчайшую стрелу, которая всё ещё достаёт до подъёма. |
| Крюковая обойма и число ветвей каната | Число ветвей каната на крюке, которое задаёт тяжение на одну ветвь. | Больше ветвей = выше грузоподъёмность, но медленнее скорость подъёма. Согласуйте с весом груза для эффективного времени цикла. |
Согласуйте класс с подъёмом: ветроэнергетика, мост, промышленность, горное дело

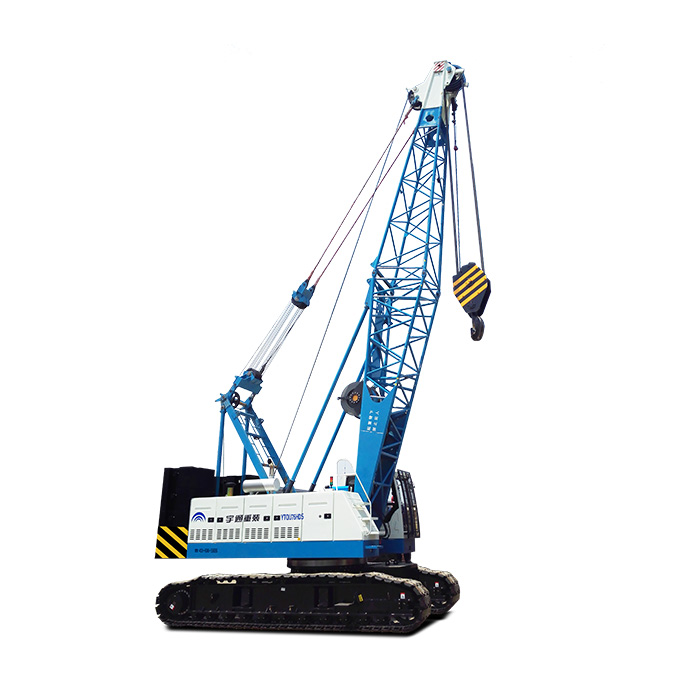

Монтаж ветропарков. Секции башни и гондолы тяжёлые и требуют большого вылета на радиусе. Класс 75–100 т — YTQU75HDS или YTQU100HDS — справляется с секциями башни и подъёмами гондол на плохих подъездных дорогах, где важно низкое давление на грунт гусеничного крана.
Монтаж пролётов мостов. Сборные железобетонные балки поднимаются на близком вылете с более короткой стрелой. Гусеничный кран 55–65 т, такой как линейка гидравлических гусеничных кранов, подходит для среднепролётных мостовых работ на временных подъездных дорогах.
Монтаж промышленных предприятий. Металлоконструкции модулей и секции сосудов на НПЗ и заводах. Класс 55–75 т балансирует грузоподъёмность и мобильность внутри стеснённой планировки предприятия.
Горные и карьерные склады. Подъёмы при техобслуживании тяжёлого оборудования на неподготовленном грунте. Решающим фактором против автомобильного крана, такого как автомобильный кран, является способность гусеничного крана работать бездорожью без выносных опор.
Перевозка, монтаж и та совокупная стоимость владения, которая всё решает
Честное сравнение — это не грузоподъёмность крана в спецификации; это стоимость мобилизации, время такелажа и топливо на протяжении проекта. Гусеничный кран нужно разобрать для дорожной перевозки на низкорамных тралах, затем самостоятельно смонтировать на объекте — что занимает от полдня до суток в зависимости от класса. Серия YTQU монтируется собственными силами с помощью своей гидравлической стрелы и гусеничной тележки, поэтому для такелажа не нужен второй вспомогательный кран. Сравните суточную ставку плюс мобилизацию с автомобильным краном, который доезжает до объекта и устанавливается за часы, но не может работать на мягком грунте. Для однодневного подъёма на асфальтированном складе автомобильный кран может выиграть по логистике. Для недели подъёмов на подъездной дороге ветропарка гусеничный выигрывает по производительности.
| Тип крана | Мобилизация | Время установки | Толерантность к грунту | Лучшее применение |
|---|---|---|---|---|
| Гусеничный кран 55–75 т | Низкорамный трал, несколько машин | Полдня–сутки, самоустановка | Мягкий, неподготовленный грунт | Ветроэнергетика, мосты, бездорожные склады |
| Гусеничный кран 100 т | Больше машин, тяжелее | 1 сутки, может потребоваться помощник | Очень низкое давление на грунт | Тяжёлая ветробашня, крупные промышленные модули |
| Автомобильный кран | Едет по дороге | 1–2 часа, выносные опоры | Только твёрдое, асфальтированное покрытие | Короткие подъёмы, объекты с дорожным доступом |
Пять ошибок, которые мы видим на реальных объектах
1. Покупка по заявленной тоннажности, а не по вылету. Кран 55 т поднимает 55 т при вылете 4 м, а не при 15 м. Всегда читайте грузовую характеристику на вашем реальном вылете.
2. Игнорирование давления на грунт. Тяжёлый кран на мягком основании погружается, опрокидывая подъём. Проверяйте несущую способность почвы или планируйте настилы под гусеницы.
3. Занижение противовеса. Работа с облегчённым балластом ради экономии на перевозке выводит кран за пределы опрокидывающего момента. Согласуйте противовес с характеристикой для самого тяжёлого подъёма.
4. Избыточная длина стрелы. Более длинная стрела снижает грузоподъёмность на каждом вылете. Специфицируйте кратчайшую стрелу, которая всё ещё достаёт.
5. Забывчивость о перевозке и монтаже. Самая дешёвая суточная ставка может оказаться самой дорогой, если прибавить разборку, низкорамные тралы и время такелажа. Заложите полный бюджет мобилизации.
Часто задаваемые вопросы
Какой класс гусеничного крана мне на самом деле нужен?
Начинайте с самого тяжёлого подъёма и его рабочего вылета, а не с заявленной тоннажности. Проверьте грузовую характеристику на точном вылете вашего худшего подъёма и добавьте запас 15–25 процентов. Кран 55 т может поднять лишь несколько тонн при вылете 18 м.
Гусеничный кран или автомобильный — что подходит моему объекту?
Гусеничный поднимает и передвигается на гусеницах без установки выносных опор и работает на мягком грунте. Автомобильный кран едет по шоссе, но требует твёрдого грунта и выносных опор. Выбирайте гусеничный для ветропарков, монтажа мостов и бездорожных складов; автомобильный — для коротких подъёмов с дорожным доступом.
Что такое давление на грунт и почему это важно?
Давление на грунт — это нагрузка на единицу площади под гусеницами, в кПа. Гусеничный кран распределяет вес по большой площади опоры, поэтому работает на неподготовленном грунте. Если на вашем объекте мягкое основание, сверьте давление крана на грунт с несущей способностью почвы и при необходимости добавьте настилы под гусеницы.
Как конфигурация стрелы меняет грузоподъёмность?
Основная стрела, стрела с гуськом и откидной гусёк имеют разные грузовые характеристики. Более длинная стрела снижает грузоподъёмность на каждом вылете. Согласуйте комплект стрелы с реальной геометрией подъёма: длинная стрела для оголовков ветробашен, более короткая — для близковылетных сборных балок.
Гидравлический или с канатным управлением гусеничный кран?
Гидравлический обеспечивает более плавное управление грузом и более точное тонкое позиционирование при точных работах, таких как установка гондол ветрогенераторов. С канатным управлением проще в обслуживании в удалённых районах с ограниченным сервисом. Для повторяющихся точных подъёмов гидравлическое управление — более безопасный выбор.
Сколько противовеса мне нужно?
Противовес воспринимает опрокидывающий момент. Больше противовеса повышает грузоподъёмность на вылете, но увеличивает транспортную массу и время монтажа. Всегда согласуйте его с грузовой характеристикой для вашего самого тяжёлого подъёма; работа с облегчённым балластом — опасная ошибка.
Каков срок поставки на экспорт и гарантия?
Стандартные конфигурации отгружаются в течение 4–8 недель; заказные комплекты стрелы и противовеса занимают 8–12 недель. Кран имеет гарантию 12 месяцев или 2000 моточасов с глобальной поддержкой запасными частями и документацией CE / ISO.
Пришлите нам план подъёмов — и мы подберём кран
Сообщите вес самого тяжёлого подъёма, рабочий вылет, нужную высоту стрелы, грунтовые условия и продолжительность проекта, и наша инженерная команда по подъёмным работам подберёт вам подходящий класс в линейке гусеничных кранов Yutong — от 55 т YTQU55HDS до 100 т YTQU100HDS. Мы экспортируем в более чем 60 стран и изготовляем на условиях FOB / CIF с полным комплектом таможенных документов.
