Aperçu du produit
Modèle : | Catégorie : Grue sur chenilles hydraulique

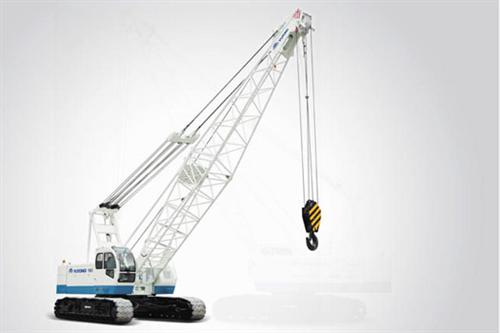

La grue sur chenilles hydraulique se caractérise par des performances élevées, une grande fiabilité et une apparence soignée, atteignant un niveau avancé parmi les produits similaires sur le marché national. Elle est largement utilisée dans le transport, l'industrie chimique, les projets hydrauliques, etc.
55-125 t
Plage de capacité de levage
13-73 m
Plage de longueur de flèche principale
0-110 m/min
Vitesse du câble du treuil principal
Caractéristiques de performances
1. Caractéristiques
La grue sur chenilles adopte un moteur diesel Cummins haute performance répondant à la norme d'émission GB II et fournissant une source d'énergie fiable, économique et respectueuse de l'environnement.
2. Caractéristiques
La structure de châssis rétractable dispose d'un support pliable étendu pour améliorer la stabilité du châssis sans influencer le transport global.
3. Caractéristiques
La grue sur chenilles hydraulique se caractérise par une grande force de traction, une forte capacité en rampe et une grande fiabilité grâce à un réducteur planétaire intégré et un moteur de translation à couple élevé.
4. Caractéristiques
Avec un double frein, le treuil principal, doté de la fonction de descente libre à grande vitesse, améliore considérablement l'efficacité du travail tout en garantissant la fiabilité du freinage.
5. Caractéristiques
Le mécanisme du treuil de relevage équipé d'un dispositif de verrouillage à cliquet (le treuil principal peut également être équipé selon les exigences du client) garantit le positionnement sûr et fiable de la flèche et de la charge pour éviter les accidents.
6. Caractéristiques
La flèche est formée par soudure d'un tube structural haute résistance ; la tête de flèche adopte une poulie en nylon qui se caractérise par une bonne rigidité, un poids léger et une capacité de charge élevée.
7. Caractéristiques
La grue sur chenilles hydraulique est conçue avec un système de commande hydraulique à régulation de charge piloté, avec les avantages d'une haute performance de micro-mouvement, d'une grande précision, d'une commodité et d'une flexibilité.
8. Caractéristiques
La grue sur chenilles adopte un mécanisme de rotation avec un mécanisme de glissement libre contrôlable pour réaliser une opération stable.
Paramètres techniques
| Paramètres techniques principaux | Unité | YTQU55B | YTQU70 | YTQU80 | YTQU125 |
|---|---|---|---|---|---|
| Capacité de levage maximale | t | 55 | 70 | 80 | 125 |
| Moment de levage maximal | t·m | 55×3.8 | 72×3.8 | 80×4.3 | 117×6 |
| Longueur de flèche principale / Longueur de flèche longue | m | 13~37 | 13~58 | 13~58 | 16~73 |
| Longueur du jib | m | 6.10~15.25 | 9~18 | 9~18 | 13~25 |
| Longueur maximale totale flèche principale + jib | m | 43+15.25 | 43+18 | 49+18 | 61+25 |
| Angle de relevage de la flèche principale | ° | 30-80 | 30-80 | 30-80 | 30-80 |
| Vitesse de levage/descente du câble du treuil principal | m/min | 0~110 | 0~100 | 0~79 | 0~80 |
| Vitesse de levage/descente du câble du treuil auxiliaire | m/min | 0~70 | 0~100 | 0~100 | 0~80 |
| Vitesse de levage/descente du câble de flèche | m/min | 0~65 | 0~76 | 0~79 | 0~45 |
| Vitesse de rotation | tr/min | 0~2.2 | 2.3 | 0~3.3 | 0~1.65 |
| Vitesse de déplacement | km/h | 0~1.3 | 0~1.3 | 0~1.1 | 0~1.0 |
| Capacité en rampe (avec flèche de base et cabine arrière) | % | 40 | 30 | 30 | 30 |
| Puissance/régime nominal du moteur | kW/tr/min | 132kW/2000rpm | 160kW/2200rpm | 194kW/2200rpm | 215kW/2100rpm |
| Modèle du moteur | Cummins 6BTAA5.9-C180 | Cummins 6CTAA8.3-C215 | Cummins 6CTAA8.3-C260 | Cummins 6LTAA8.9-C295 | |
| Poids total (avec flèche de base et plus grand crochet de levage) | t | 55 | 66 | 84 | 115 |
| Pression au sol des chenilles (avec flèche de base) | MPa | 0.069 | 0.074 | 0.08 | 0.08 |
| Masse du contrepoids | t | 17.5 | 22.5 | 25 | 42 |
| Entraxe des maillons de chenille | mm | 3360(4520) | 2500~4030 | 3390~4900 | 5400 |
| Voie des chenilles | mm | 4890 | 5100 | 5470 | 6900 |
| Largeur de chenille | mm | 760 | 800 | 850 | 1015 |
| Poids de transport maximal par pièce | t | 32 | 39.5 | 51.6 | 37 |
| Dimensions de transport maximales par pièce (L × l × h) | mm | 720×3360×3360 | 8135×3300×3445 | 8460×3390×3823 | 9150×3380×3400 |
Guide d'expert
La grue sur chenilles hydraulique (modèle ) est une grue sur chenilles hydraulique spécialement conçue par Yutong Heavy Industries, destinée à l'installation d'éoliennes, aux modules d'usines pétrochimiques, à l'érection de tabliers de ponts, à la manutention de préfabriqués lourds et aux opérations de pieux de fondation.. En standard, la grue sur chenilles hydraulique se caractérise par des performances élevées, une grande fiabilité et une apparence soignée, atteignant un niveau avancé parmi les produits similaires sur le marché national. Elle est largement utilisée dans le transport, l'industrie chimique, les projets hydrauliques, etc. Ce qui distingue cette plate-forme est l'accent mis sur la géométrie de flèche treillis, la force de traction du treuil de levage hydraulique, l'indicateur de moment de charge et le porteur de chenilles auto-érigeant pour une mobilisation rapide sur site.. Chaque décision structurelle, hydraulique et électrique est comparée au rythme quotidien des chantiers réels, où la fiabilité entre les fenêtres de maintenance programmée détermine directement la rentabilité.
Scénarios d'application
Les opérateurs déploient la grue sur chenilles hydraulique dans une large gamme de conditions. Dans les flottes municipales et commerciales, elle est choisie pour son cycle de service prévisible et son faible coût d'exploitation. Dans les projets industriels et d'infrastructure, elle est spécifiée là où l'installation d'éoliennes, les modules d'usines pétrochimiques, l'érection de tabliers de ponts, la manutention de préfabriqués lourds et les opérations de pieux de fondation. nécessitent une machine capable de suivre des calendriers serrés. La plate-forme s'adapte également bien aux environnements à usage mixte — par exemple, passer du travail de collecte ou de levage diurne à une opération nocturne ou hors poste sans changement de classe de véhicule.
Points forts techniques
La gamme offre une capacité de levage maximale de 55-125 t avec des flèches principales de 13-73 m et des vitesses de câble jusqu'à 110 m/min, adaptées aux levages et rayons pour lesquels chaque modèle est spécifié. Sous la tôle, l'ingénierie met l'accent sur la géométrie de flèche treillis, la force de traction du treuil de levage hydraulique, l'indicateur de moment de charge et le porteur de chenilles auto-érigeant pour une mobilisation rapide sur site.. Les commandes sont disposées autour de l'opérateur plutôt que autour de la commodité d'assemblage, et les composants d'usure sont groupés pour que l'entretien courant puisse être effectué sans outillage spécialisé. Cette attention à la maintenabilité permet à la machine de conserver sa valeur résiduelle sur un horizon de 10 ans.
Conseils de sélection
Choisir la bonne configuration revient à adapter la capacité de levage nominale au rayon de travail requis pour le levage le plus lourd, à évaluer la configuration de longueur de flèche selon la mixité des projets, et à sélectionner le package de contrepoids pour optimiser le coût de transport.. Les acheteurs doivent également planifier le coût total de possession : énergie ou carburant par cycle de travail, durée de vie des pneus et consommables, classe d'assurance, et support après-vente local. L'équipe d'ingénierie de Yutong aide régulièrement les clients à comparer deux ou trois configurations côte à côte sur une base de coût par tonne ou par cycle avant une décision d'achat.
Pourquoi Yutong
Yutong Heavy Industries est l'entreprise centrale du groupe Yutong, regroupant sous un même toit la fabrication d'engins de construction et de véhicules à usage spécial. Cette intégration verticale — du châssis et de la cabine à la superstructure et au groupe motopropulseur électrique — signifie que la grue sur chenilles hydraulique est livrée en tant que système réglé plutôt qu'en tant qu'assemblage de composants tiers. Les clients mondiaux bénéficient de droits d'importation et d'exportation indépendants, de la documentation ISO et CE, et d'un réseau de pièces et de service couvrant l'Asie du Sud-Est, le Moyen-Orient, l'Afrique et l'Asie centrale.
Foire aux questions
Quelle est la capacité de levage / nominale de la ?
La est conçue autour d'une capacité nominale adaptée à l'installation d'éoliennes, aux modules d'usines pétrochimiques, à l'érection de tabliers de ponts, à la manutention de préfabriqués lourds et aux opérations de pieux de fondation.. Les chiffres exacts sont indiqués dans le tableau des paramètres techniques ci-dessus et peuvent être personnalisés selon votre cycle de service.
La est-elle disponible en version électrique ou à énergie nouvelle ?
Yutong propose des configurations 100 % électriques, à extension d'autonomie et diesel pour cette plate-forme. Les variantes électriques sont recommandées pour l'installation d'éoliennes, les modules d'usines pétrochimiques, l'érection de tabliers de ponts, la manutention de préfabriqués lourds et les opérations de pieux de fondation. là où un fonctionnement zéro émission et un coût énergétique plus faible par cycle sont importants.
Comment choisir la bonne grue sur chenilles hydraulique pour mon projet ?
Commencez par adapter la capacité de levage nominale au rayon de travail requis pour le levage le plus lourd, évaluez la configuration de longueur de flèche selon la mixité des projets, et sélectionnez le package de contrepoids pour optimiser le coût de transport.. Notre équipe d'ingénierie peut examiner votre tableau de charges, l'itinéraire ou l'agencement du site, et le cycle de service pour recommander la configuration optimale.
Quels sont les délais de livraison typiques et la garantie ?
Les configurations standard sont normalement expédiées sous 4 à 8 semaines ; les superstructures personnalisées peuvent nécessiter 8 à 12 semaines. Yutong fournit une garantie standard de 12 mois ou 2000 heures avec support mondial en pièces de rechange.
La peut-elle être exportée vers mon pays ?
Oui. Yutong Heavy Industries dispose de droits d'importation et d'exportation indépendants et fournit ce modèle à des clients en Asie du Sud-Est, au Moyen-Orient, en Afrique et en Asie centrale avec la documentation CE / ISO selon les besoins.
