Partez de la courbe de charge, et non du tonnage affiché
La plupart des erreurs de sélection de grue sur chenilles se produisent à la première étape : quelqu'un lit « capacité 55 tonnes » sur une brochure et achète une grue qui ne peut rien soulever de proche de 55 tonnes au rayon que son site exige réellement. Le chiffre affiché est le levage maximal au rayon minimal avec contrepoids complet. Les levages réels se font à 8, 12, 18 mètres de rayon, où la capacité chute brutalement. Un bon choix de grue sur chenilles est la plus petite machine dont la courbe de charge couvre votre levage le plus lourd à votre rayon de travail réel, avec marge. Voici l'arbre de décision que nous appliquons avec les clients, suivi des définitions de paramètres dont débattent habituellement les ingénieurs de levage.
L'arbre de décision : cinq questions avant de spécifier une grue
1. Levage le plus lourd et son rayon. Listez chaque levage critique du projet : poids, hauteur et rayon de travail. Trouvez la pire combinaison. Ensuite, consultez la courbe de charge à ce rayon exact. Si la courbe indique 35 t à 12 m et que votre levage est de 30 t, vous avez la marge de 15 pour cent qui rend le chantier légal.
2. Conditions de sol du site. Un sol mou, non préparé, avec voies d'accès, favorise la plate-forme sur chenilles telle que la YTQU55HDS ou la YTQU65HDS, dont la faible pression au sol répartit le poids sur une large emprise. Les cours dures et pavées pourraient utiliser une grue mobile à la place.
3. Longueur et configuration de flèche. Les travaux sur tours d'éoliennes exigent une flèche principale longue ou flèche + flèchette. L'érection de poutres préfabriquées exige une flèche plus courte à rayon plus proche. Adaptez le kit de flèche à la géométrie du levage, et non seulement au tonnage.
4. Mobilité entre les levages. Une chenille peut marcher entre les points de levage avec une charge suspendue ; elle ne peut pas rouler sur la voie publique sans plateau surbaissé. Si la grue se déplace quotidiennement entre des sites éloignés, la logistique de transport et le temps de montage comptent.
5. Budget et TCO. Comparez ensemble prix d'achat, coût de transport, temps de montage, carburant et maintenance. Une grue légèrement plus grande qui lève en une seule configuration peut battre une grue plus petite qui exige deux déplacements de gréement.
Les paramètres dont débattent réellement les ingénieurs
Ces quatre termes sont ceux où deux acheteurs « comparent » des grues qui ne sont pas du tout comparables. Une fois les définitions en main, le tableau comparatif devient honnête.
| Paramètre | Ce qu'il signifie vraiment | Comment l'utiliser dans la sélection |
|---|---|---|
| Capacité nominale au rayon | Charge maximale que la grue peut lever à un rayon de travail et une configuration de flèche donnés. | Le chiffre qui décide de la classe de grue. Lisez toujours la courbe à votre rayon réel, et non le max affiché. |
| Rayon de travail | Distance horizontale entre le centre de rotation de la grue et le crochet de charge. | Mesurez le rayon du pire cas sur site. Plus le rayon est long = plus la capacité est faible. Planifiez la position de la grue pour minimiser le rayon sur les levages lourds. |
| Pression au sol | Charge par unité de surface sous les chenilles, en kPa. | Adaptez à la capacité portante du sol. Un sol mou exige une pression au sol plus faible ou des plaques de répartition. |
| Contrepoids | Ballast à l'arrière qui résiste au moment de basculement. | Plus de contrepoids = plus de capacité au rayon mais transport plus lourd. Doit correspondre à la courbe de charge pour chaque levage. |
| Longueur de flèche | Portée déployée de la flèche principale ou flèche + flèchette. | Une flèche plus longue réduit la capacité. Spécifiez la flèche la plus courte qui atteint encore le levage. |
| Moufle et passes au câble | Nombre de passes de câble au crochet, qui fixe la traction simple. | Plus de passes = capacité plus élevée mais vitesse de levage plus lente. Adaptez au poids de charge pour un temps de cycle efficace. |
Adapter la classe au levage : éolien, pont, industriel, minier

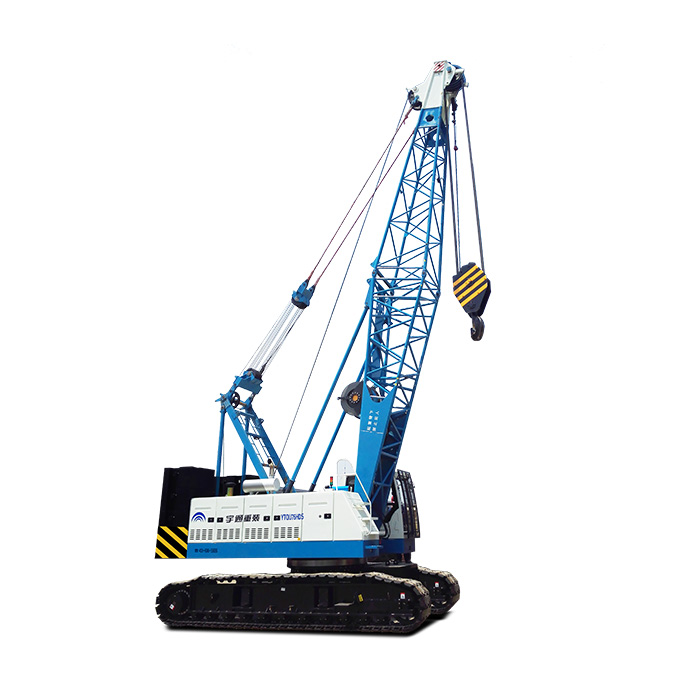

Érection de parc éolien. Les segments de tour et les nacelles sont lourds et exigent une longue portée au rayon. La classe 75 à 100 t — YTQU75HDS ou YTQU100HDS — traite les sections de tour et les levages de nacelle sur les voies d'accès accidentées où la faible pression au sol de la chenille compte.
Érection de poutres de pont. Les poutres en béton préfabriqué sont levées à rayon plus proche avec une flèche plus courte. Une chenille de 55 à 65 t telle que la gamme de grues hydrauliques sur chenilles convient aux travaux de ponts de portée moyenne sur voies d'accès provisoires.
Érection d'usine industrielle. Modules de structure acier et sections de réservoirs dans les raffineries et usines. La classe 55 à 75 t équilibre capacité et mobilité à l'intérieur d'implantations d'usine contraintes.
Cours minières et de carrières. Levages de maintenance d'équipement lourd sur sol non préparé. La capacité de la chenille à travailler hors route sans plaques de stabilisation est le facteur décisif face à une grue sur camion telle que la grue sur camion.
Transport, montage et le TCO qui décide de tout
La comparaison honnête n'est pas la capacité de la grue sur une fiche technique ; ce sont le coût de mobilisation, le temps de gréement et le carburant sur la durée du projet. Une grue sur chenilles doit être démontée pour le transport routier sur plateaux surbaissés, puis auto-montée sur site — ce qui prend une demi-journée à une journée selon la classe. La série YTQU s'auto-érige au moyen de sa propre flèche hydraulique et de son châssis à chenilles, si bien qu'aucune seconde grue d'assistance n'est nécessaire au gréement. Comparez le tarif journalier plus la mobilisation à une grue mobile qui roule jusqu'au site et se déploie en quelques heures mais ne peut pas travailler sur sol mou. Pour un levage d'une seule journée sur une cour pavée, la grue mobile peut l'emporter en logistique. Pour une semaine de levages sur une voie d'accès de parc éolien, la chenille l'emporte en productivité.
| Type de grue | Mobilisation | Temps de déploiement | Tolérance au sol | Meilleure adaptation |
|---|---|---|---|---|
| Grue sur chenilles 55-75 t | Plateau surbaissé, plusieurs camions | Demi à 1 jour, auto-érigeante | Sol mou, non préparé | Éolien, ponts, cours hors route |
| Grue sur chenilles 100 t | Plus de camions, plus lourd | 1 jour, peut nécessiter une assistance | Très faible pression au sol | Tour éolienne lourde, grands modules industriels |
| Grue sur camion | Roule sur route | 1-2 heures, stabilisateurs | Surface dure et pavée uniquement | Levages courts, sites accessibles par route |
Cinq erreurs que nous voyons sur les sites réels
1. Acheter le tonnage affiché, et non le rayon. Une grue de 55 t lève 55 t à 4 m de rayon, et non à 15 m. Lisez toujours la courbe de charge à votre rayon réel.
2. Ignorer la pression au sol. Une grue lourde sur sol mou s'enfonce, faisant basculer le levage. Vérifiez la capacité portante du sol ou prévoyez des plaques de répartition.
3. Contrepoids sous-dimensionné. Rouler léger en ballast pour économiser le transport met la grue au-delà de son moment de basculement. Adaptez le contrepoids à la courbe pour le levage le plus lourd.
4. Acheter trop de longueur de flèche. Une flèche plus longue réduit la capacité à chaque rayon. Spécifiez la flèche la plus courte qui atteint encore.
5. Oublier le transport et le montage. Le tarif journalier le moins cher peut devenir le plus cher une fois ajoutés démontage, plateaux surbaissés et temps de gréement. Construisez le budget complet de mobilisation.
Foire aux questions
De quelle classe de capacité ai-je réellement besoin pour une grue sur chenilles ?
Partez du levage le plus lourd et de son rayon de travail, et non du tonnage affiché. Consultez la courbe de charge au rayon exact de votre pire levage et ajoutez une marge de sécurité de 15 à 25 pour cent. Une grue de 55 t peut seulement soulever quelques tonnes à 18 m de rayon.
Grue sur chenilles ou grue mobile : laquelle convient à mon site ?
Une chenille lève et se déplace sur chenilles sans déploiement de stabilisateurs et travaille sur sol mou. Une grue mobile roule sur l'autoroute mais exige un sol ferme et des stabilisateurs. Choisissez la chenille pour les parcs éoliens, l'érection de ponts et les cours hors route ; choisissez la grue mobile pour les levages courts accessibles par route.
Qu'est-ce que la pression au sol et pourquoi est-ce important ?
La pression au sol est la charge par surface sous les chenilles, en kPa. Une chenille répartit le poids sur une large emprise si bien qu'elle travaille sur un sol non préparé. Si votre site a un sol mou, comparez la pression au sol de la grue à la capacité portante du sol et ajoutez des plaques de répartition au besoin.
Comment la configuration de flèche modifie-t-elle la capacité de levage ?
La flèche principale, la flèche + flèchette et la flèchette relevable portent toutes des courbes de charge différentes. Une flèche plus longue réduit la capacité à chaque rayon. Adaptez le kit de flèche à la géométrie réelle du levage : flèche longue pour les pointes de tour éolienne, flèche plus courte pour les poutres préfabriquées à rayon proche.
Grue sur chenilles hydraulique ou à câbles ?
L'hydraulique offre un contrôle de charge plus souple et un positionnement fin plus aisé pour les travaux de précision comme la pose de nacelles éoliennes. La commande par câbles est plus simple à entretenir dans les zones éloignées disposant d'un service limité. Pour les levages de précision répétés, la commande hydraulique est le choix le plus sûr.
De combien de contrepoids ai-je besoin ?
Le contrepoids résiste au moment de basculement. Plus de contrepoids augmente la capacité au rayon mais alourdit le transport et le temps de montage. Adaptez-le toujours à la courbe de charge pour votre levage le plus lourd ; rouler léger en ballast est une erreur dangereuse.
Quel est le délai d'export et la garantie ?
Les configurations standard sont expédiées sous 4 à 8 semaines ; les forfaits flèche et contrepoids sur mesure prennent 8 à 12 semaines. La grue bénéficie d'une garantie de 12 mois ou 2 000 heures avec assistance pièces de rechange mondiale et documentation CE / ISO.
Envoyez-nous votre plan de levage et nous dimensionnerons la grue
Indiquez-nous le poids du levage le plus lourd, le rayon de travail, la hauteur de flèche nécessaire, les conditions de sol et la durée du projet, et notre équipe d'ingénierie de levage vous orientera vers la bonne classe dans la gamme Yutong de grues sur chenilles — de la YTQU55HDS de 55 t jusqu'à la YTQU100HDS de 100 t. Nous exportons vers plus de 60 pays et construisons selon les conditions FOB / CIF avec le dossier douanier complet.
