Grue YTQU100HDS-1

1. Paramètres du produit

Paramètres de l'article YTQU100HDS-1 — Flèche principale : Capacité de levage (t·m) 100×

2. Paramètres du produit

2 Longueur de flèche de base (m) 13 — Flèche principale max. (m) 40 — Angle de relevage de la flèche principale (°) 30~80 — Multiplicateur de levage principal 8 — Vitesse de déplacement (km/h) 0-

3. Paramètres du produit

4 Vitesse de rotation (tr/min) 0-

4. Paramètres du produit

2 Treuil principal : Diamètre du câble (mm) 32 — Vitesse max. du câble (m/min) 75 — Force max. de traction sur un câble (1re couche) (kN) 245 — Longueur du câble (m) 150. Treuil auxiliaire : Diamètre du câble (mm) 28/32 (descente rapide en option) — Vitesse max. du câble (m/min) 95/75 (en option) — Force max. de traction sur un câble (1re couche) (kN) 175/245 (en option) — Longueur du câble (m) 150/150 (en option). Troisième treuil (en option) : Diamètre du câble (mm) 28 — Vitesse max. du câble (m/min) 58 — Force max. de traction sur un câble (1re couche) (kN) 176 — Longueur du câble (m) 150. Treuil de relevage : Diamètre du câble (mm) 22 — Vitesse max. du câble (m/min) 64 — Force max. de traction sur un câble (1re couche) (t)

5. Paramètres du produit

5 Longueur du câble (m) 165. Moteur : Modèle DCEC L9CS4 400C — Puissance (kW) 294 — Couple nominal 1800N.m/1200-1400rpm. Contrepoids : Contrepoids arrière (t) 33 — Contrepoids inférieur (t) 4. Aptitude en pente (%) 30. Poids total (t) 104 (Flèche de base). Pression au sol : Pression moyenne au sol (MPa)

6. Paramètres du produit

108 (Flèche de base). Type de crochet (t) 15, 70. Dimensions de transport de la machine principale : L x l x H (mm) 13320x3520x3540. Cote max. en rotation complète (m)

7. Paramètres du produit

6 *Remarque : Le produit étant en constante évolution et amélioration, il peut exister des écarts entre les illustrations, les descriptions de caractéristiques et les paramètres de performance et le produit réel. Le produit réel prévaut.

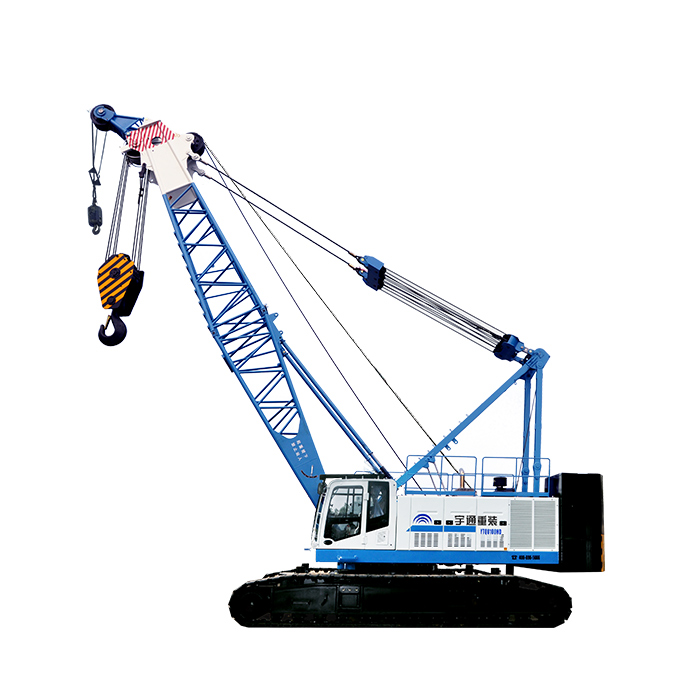

La grue YTQU100HDS-1 (modèle YTQU100HDS) est une grue hydraulique sur chenilles conçue spécifiquement par Yutong Heavy Industries, destinée à l'installation d'éoliennes, aux modules d'usines pétrochimiques, à la mise en place de tabliers de pont, au levage de lourdes préfabrications et aux opérations de battage de pieux. De série, la YTQU100HDS-1 est une grue sur chenilles à service intensif personnalisée selon la demande du marché pour la construction cyclique de fondations. Outre la satisfaction des besoins de levage ordinaires, cet équipement peut également réaliser des tâches telles que l'excavation de puits de fondation profonds, le serrage de câble simple (double) et le compactage dynamique en association avec des machines à tubes roulants ou des foreuses à rotation complète. La capacité de levage maximale à sa longueur de flèche de base est de 100 tonnes, et avec une flèche de 22 mètres, elle peut déplacer des foreuses à rotation complète pesant au plus 65 tonnes. Modèle : YTQU100HDS-1 Capacité de levage maximale (t) : 100 Ce qui distingue cette plateforme, c'est la priorité donnée à la géométrie de la flèche treillis, à la traction du treuil de levage hydraulique, à l'indicateur de moment de charge et au porteur à chenilles auto-érigeant pour une mobilisation rapide sur site. Chaque décision structurelle, hydraulique et électrique est comparée au rythme quotidien des chantiers réels, où la fiabilité entre deux opérations de maintenance programmée détermine directement la rentabilité.

Scénarios d'application

Les opérateurs déploient la grue YTQU100HDS-1 dans une grande variété de conditions. Dans les flottes municipales et commerciales, elle est choisie pour son cycle de travail prévisible et son faible coût d'exploitation. Dans les projets industriels et d'infrastructure, elle est spécifiée là où l'installation d'éoliennes, les modules d'usines pétrochimiques, la mise en place de tabliers de pont, le levage de lourdes préfabrications et les opérations de battage de pieux exigent une machine capable de suivre des plannings serrés. La plateforme s'adapte également bien aux environnements à usage mixte — par exemple, passer de collectes ou travaux de levage diurnes à une opération nocturne ou hors poste sans changer de catégorie de véhicule.

Points forts techniques

La YTQU100HDS délivre YTQU100HDS-1 à l'Article ; Flèche principale à Capacité de levage (t·m) ; Longueur de flèche de base (m) à 13 ; Flèche principale max. (m) à 40 ; Angle de relevage de la flèche principale (°) à 30~80 ; Multiplicateur de levage principal à Multiplicateur de levage principal. Sous la tôle, l'ingénierie met l'accent sur la géométrie de la flèche treillis, la traction du treuil de levage hydraulique, l'indicateur de moment de charge et le porteur à chenilles auto-érigeant pour une mobilisation rapide sur site. Les commandes sont agencées autour de l'opérateur plutôt qu'autour de la commodité d'assemblage, et les pièces d'usure sont regroupées afin que l'entretien courant puisse être réalisé sans outillage spécialisé. Cette attention à la maintenabilité est ce qui permet à la machine de conserver sa valeur résiduelle sur un horizon de 10 ans.

Conseil de sélection

Choisir la bonne configuration revient à assortir la capacité de levage nominale au rayon de travail requis avec la levée la plus lourde, à évaluer la configuration de longueur de flèche selon le mix de projets et à sélectionner le forfait de contrepoids pour optimiser le coût de transport. Les acheteurs doivent également planifier le coût total de possession : énergie ou carburant par cycle de travail, durée de vie des pneus et consommables, classe d'assurance et support après-vente local. L'équipe d'ingénierie de Yutong aide régulièrement les clients à comparer côte à côte deux ou trois configurations sur la base du coût par tonne ou par cycle avant toute décision d'achat.

Pourquoi Yutong

Yutong Heavy Industries est l'entreprise centrale du groupe Yutong, regroupant sous un même toit la fabrication d'engins de construction et de véhicules à usage spécial. Cette intégration verticale — du châssis et de la cabine à la superstructure et à la chaîne de traction électrique — signifie que la grue YTQU100HDS-1 est livrée comme un système réglé plutôt que comme un assemblage de composants tiers. Les clients mondiaux bénéficient de droits d'importation et d'exportation indépendants, de la documentation ISO et CE, et d'un réseau de pièces et de service couvrant l'Asie du Sud-Est, le Moyen-Orient, l'Afrique et l'Asie centrale.

Quelle est la capacité de levage / nominale de la YTQU100HDS ?

La YTQU100HDS est conçue autour d'une capacité nominale adaptée à l'installation d'éoliennes, aux modules d'usines pétrochimiques, à la mise en place de tabliers de pont, au levage de lourdes préfabrications et aux opérations de battage de pieux. Les chiffres exacts figurent dans le tableau des paramètres techniques ci-dessus et peuvent être personnalisés selon votre cycle de travail.

La YTQU100HDS est-elle disponible en version électrique ou à énergie nouvelle ?

Yutong propose des configurations 100 % électrique, à autonomie étendue et diesel pour cette plateforme. Les variantes électriques sont recommandées pour l'installation d'éoliennes, les modules d'usines pétrochimiques, la mise en place de tabliers de pont, le levage de lourdes préfabrications et les opérations de battage de pieux, là où l'exploitation zéro émission et un coût énergétique plus faible par cycle importent.

Comment choisir la bonne grue hydraulique sur chenilles pour mon projet ?

Commencez par assortir la capacité de levage nominale au rayon de travail requis avec la levée la plus lourde, évaluez la configuration de longueur de flèche selon le mix de projets et sélectionnez le forfait de contrepoids pour optimiser le coût de transport. Notre équipe d'ingénierie peut examiner votre tableau de charges, l'itinéraire ou l'aménagement du site et le cycle de travail pour recommander la configuration optimale.

Quels sont le délai de livraison typique et la garantie ?

Les configurations standards sont normalement expédiées sous 4 à 8 semaines ; les superstructures personnalisées peuvent nécessiter 8 à 12 semaines. Yutong fournit une garantie standard de 12 mois ou 2000 heures avec un support mondial en pièces de rechange.

La YTQU100HDS peut-elle être exportée vers mon pays ?

Oui. Yutong Heavy Industries dispose de droits d'importation et d'exportation indépendants et fournit ce modèle à des clients en Asie du Sud-Est, au Moyen-Orient, en Afrique et en Asie centrale avec la documentation CE / ISO selon les besoins.
