Descripción del producto
Modelo: YTQ165 | Categoría: Tracked Down-hole Drilling Rig

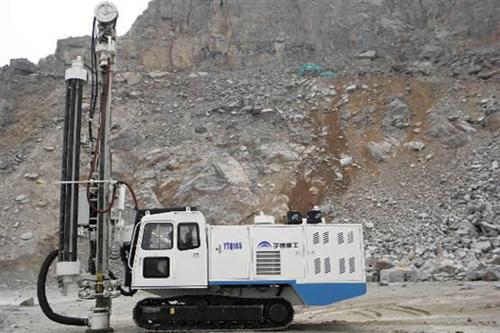

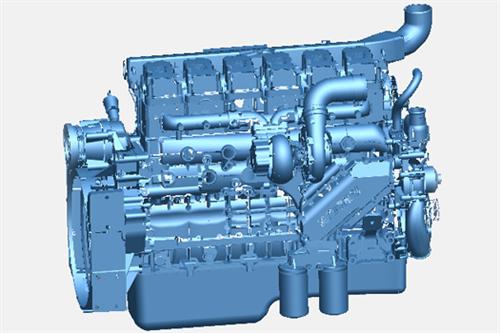

La YTQ165 es una perforadora superficial de fondo (DTH) totalmente hidraulica con supresion de polvo de alta presion, construida para la perforacion de barrenos en minas a cielo abierto y canteras. Con un peso operativo de 22 t, un motor de 338 kW y un sistema hidraulico de 280 bar, combina un fuerte retroceso, velocidades de avance rapidas y un amplio rango de diametro de agujero en un paquete autocontenido y montado sobre orugas.
22 t
Carga nominal
338 kW
Power
30°
Gradabilidad máx.
Surface Dth Drill Rig Applications

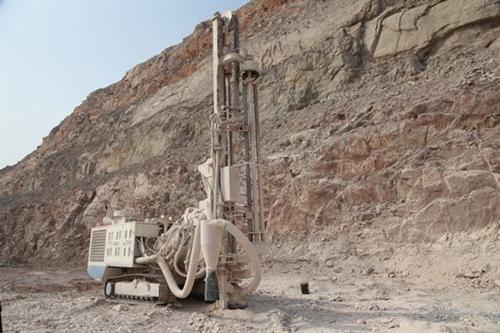

Esta perforadora DTH sobre orugas es la primera etapa del ciclo de perforacion y voladura en canteras de metal y caliza, canteras de aridos y minas a cielo abierto. Perfora barrenos verticales con diametros de 120–180 mm y profundidades de hasta 30 m de estandar, y puede adaptarse para voladura previa y de produccion.
El tren de rodaje ofrece una gradabilidad del 30° para que la perforadora se desplace entre bancos sobre sus propias orugas sin un motor primario separado, mientras el compresor de aire integrado elimina la necesidad de un compresor remolcado.
Yutong suministra esta perforadora de fondo sobre orugas con soporte global de exportacion y repuestos posventa, sirviendo a minas, canteras y contratistas de construccion en Asia, Africa, Oriente Medio y America Latina.
Aspectos técnicos destacados de la YTQ165
El cabezal de rotacion independiente entrega hasta 3900 Nm de par a 0–100 r/min con una carrera de avance de 5,66 m y hasta 40 kN de retroceso. El compresor a bordo suministra 20,7 kg/cm² a 23 m³/min para un lavado de agujero limpio y eficiente. El control hidraulico completo da un avance suave y una alineacion de agujero precisa.

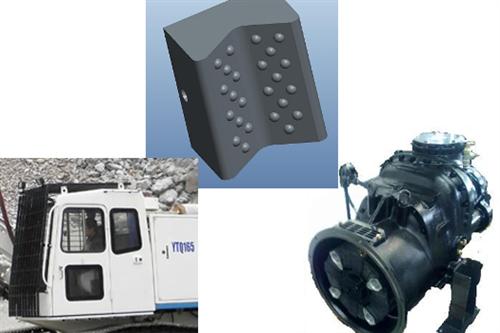

Una cabina cubierta con extraccion de polvo protege al operario en un entorno de perforacion con alto contenido de polvo, y el tren de rodaje sobre orugas con zapatas de 500 mm distribuye la presion del suelo sobre superficies de banco blandas.
Como elegir la perforadora de fondo sobre orugas adecuada
Seleccione la perforadora DTH por el diametro del barreno, la profundidad y la altura del banco: el rango de diametro de 120–180 mm cubre la mayoría de los trabajos de aridos y roca de dureza media. Confirme el caudal del compresor frente a su tamano de martillo y pida a Yutong que adapte las varillas, los martillos y las brocas a su tipo de roca.
Como fabricante líder de perforadoras de barrenos, Yutong ofrece configuraciones: opciones de cucharon o caja, paquetes de neumaticos, opciones de cabina y opciones de potencia, para que la maquina coincida con su ciclo de trabajo exacto en lugar de una especificacion generica.
Parámetros técnicos
| Item | YTQ165 |
|---|---|
| Operating weight of complete machine(kg) | 22000 |
| Engine power (Kw) | 338 |
| Traction (kN) | 142 |
| Travel speed (km/h) | 0~2.5 |
| Gradeability(°) | 30 |
| Transport length (mm) | 9500 |
| Transport height (mm) | 3700 |
| Transport width (mm) | 3200 |
| Track width (mm) | 500 |
| Distancia entre ejes (mm) | 2850 |
| Power head stroke (mm) | 5660 |
| Power head movement speed (m/min) | 18 |
| Power head fast moving speed (m/min) | 55 |
| Maximum applied pressure (kN) | 40 |
| Maximum pullback force (kN) | 40 |
| System pressure (bar) | 280 |
| Power head torque (Nm) | 3900 |
| Power head speed (r/min) | 0 ~100 |
| Impact frequency (Min-1) | 820-1475 |
| Single impact energy (Nm) | 822 |
| Compressor working wind pressure (kg/cm2 ) | 20.7 |
| Compressor wind rate (m3/min) | 23 |
| Standard drill (outer rod) (mm) | φ114 |
| Maximum drilling hole depth (m) | 30 Standard |
| Drill hole diameter φ(mm) | Φ120-φ180 Standard |
Preguntas frecuentes
¿Que diametro y profundidad de agujero puede perforar la YTQ165?
La YTQ165 perfora barrenos de 120–180 mm de hasta unos 30 m de profundidad con varillas estandar, configurable para agujeros mas profundos o mayores con opciones de utillaje.
¿Incluye la perforadora su propio compresor de aire?
Sí. El compresor integrado entrega 20,7 kg/cm² a 23 m³/min, por lo que no se requiere un compresor remolcado separado para martillos DTH estándar.
¿A qué condiciones de terreno se adapta?
Esta disenada para la perforacion de barrenos en roca a cielo abierto, con orugas nominales para una gradabilidad del 30° en bancos de mina y suelos de cantera.
How is dust controlled?

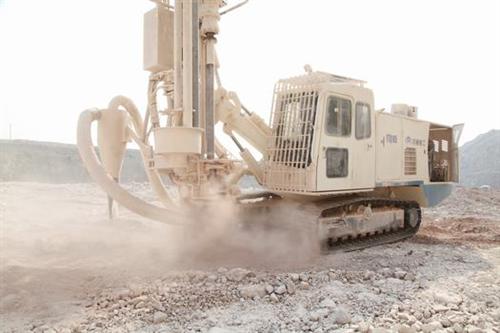

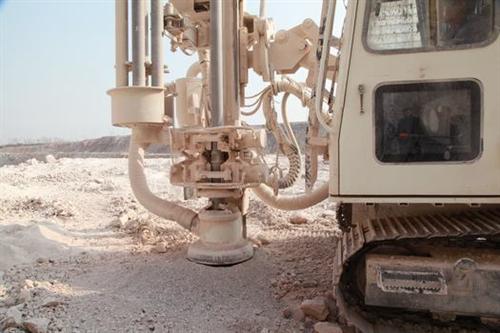

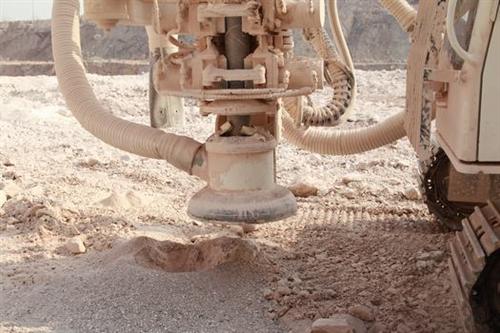

Un sistema de supresion de polvo de alta presion cubre el acero de perforacion y el collar del agujero, reduciendo el polvo en suspension y mejorando la vida util de la broca.
Can it be matched to an electric or hydraulic shovel?
Si: la perforadora prepara el banco directamente delante de las herramientas de carga; Yutong puede asesorar sobre el patron de agujeros y la carga para que coincidan con su pala y su diseno de voladura.
¿Qué herramientas se desgastan más rápido?
Los martillos DTH, las brocas y las varillas de perforacion son los principales consumibles; Yutong suministra el utillaje coincidente optimizado para su dureza de roca.
