Descripción del producto
El YTR406DH realiza un diámetro máximo de perforación de 2500 mm hasta 65/100 m de profundidad, con 406 kN·m de par rotatorio y 331 kW en cubierta. Se especifica cuando los trabajos de pilotes y muros diafragma necesitan una máquina que mantenga el par en profundidad en lugar de un brazo mayor.
65
Key Dimension
331
Potencia / Par
5～20
Performance Metric
Característica de rendimiento
Perfora agujeros de 2500 mm de diámetro, lo que cubre la mayoría de las especificaciones de pilotes de producción y muros diafragma.
Los 406 kN·m de par rotatorio se mantienen en profundidad sin bloquearse en gravas y roca meteorizada.
La capacidad de profundidad de 65/100 m permite a la perforadora completar un tramo completo entre cambios de barra.
Los 331 kW de potencia instalada se ajustan a las cargas del malacate, el empuje y la rotación para que el motor nunca fluctúe en los metros más difíciles.
Parámetros técnicos
| Diámetro máx. de perforación (mm) | 2500 |
|---|---|
| Standard Profundidad de perforación (m) | 65 |
| Profundidad máx. de perforación (m) | 65/100 |
| Modeloo de motor | DC13 076A |
| Fabricante | Scania |
| Potencia nominal del motor (kW) | 331 |
| Par máx. de salida (kN·m) | 406 |
| Velocidad de rotación (r/min) | 5～20 |
| Power Head Gears | Four Gears |
| Max Crowd Force (kN) | 300 |
| Max Pulling Force (kN) | 350 |
| Crowd Stroke (mm) | 6000 |
| Capacidad de izado (kN) | 400 |
| Max Lowering Speed (m/min) | 68 |
| Wire Rope Diameter (mm) | 36 |
| Placement Method | Rear-mounted |
| Backward Tilt Angle (°) | 15 (Backward Tilt) |
| Left/Right Tilt Angle (°) | 3.5 |
| Track Shoe Width (mm) | 800 |
| Traction Force (kN) | 720 |
| Distancia entre ejes (mm) | 5550 |
| Working Width (mm) | 5000 |
| Working Height (mm) | 25780 |
| Largo de transporte (mm) | 19000 |
| Alto de transporte (mm) | 3550 |
| Ancho de transporte (mm) | 3500 |
| Working Weight (t) | 122 |
| Peso de transporte (t) | 75 |
| Especificación estándar de tubería de perforación | Mechanical Lock Rod φ575-4X18m-200B (Profundidad de perforación 65m) |
| Especificación de tubería de perforación de longitud máxima | Friction Rod φ575-6X18m-200B (Profundidad de perforación 100m) |
| Standard Drill Pipe Transport Dimensions (mm) | 19500X860X860 |
| Max Length Drill Pipe Transport Dimensions (mm) | 19500X860X860 |
Acerca de la perforadora rotativa YTR406DH
El YTR406DH de Yutong es una perforadora con el probado tren motriz de Yutong, diseñada en torno al diámetro nominal y el par nominal, con la potencia nominal moviendo el malacate, el empuje y la rotación — los datos que un contratista de pilotes compara con el informe del suelo antes de la movilización.
La perforadora se prueba en fábrica al par y la profundidad nominales: la deflexión de la pluma, la temperatura del accionamiento rotatorio y la retención del malacate se comprueban contra la especificación, y la secuencia de manipulación de la barra se valida para que la cuadrilla mantenga los tiempos de ciclo predecibles en la obra.
Elegir el YTR406DH empieza por el programa de pilotes y muros diafragma: Yutong dimensiona el diámetro, la profundidad y el par a partir de los planos, y luego respalda la perforadora con repuestos, formación de operadores y servicio de campo en los mercados de exportación.
Productos relacionados
YTR300Dmax Rotary Drilling Rig
YTR300Dmax Rotary Drilling Rig fabricado por Yutong Heavy Industries.
Ver detalles

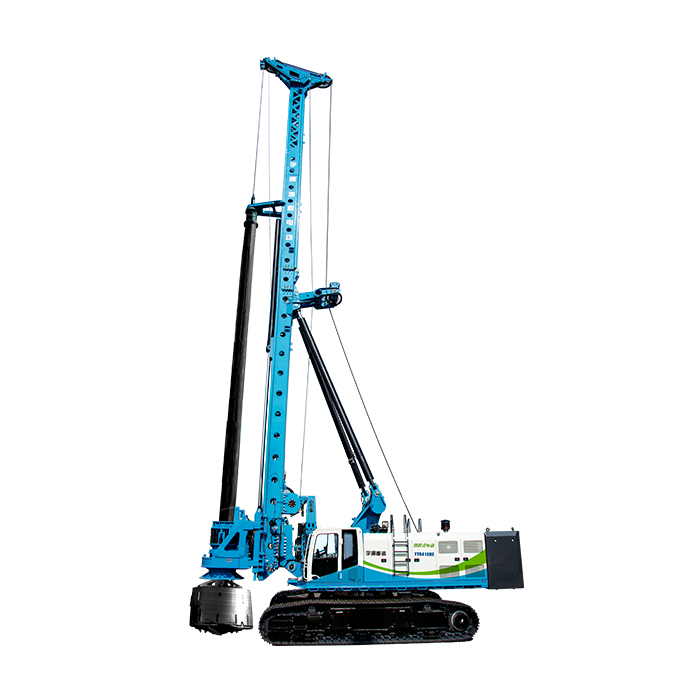

YTR416HE Range-Extended Perforadora rotativa eléctrica
YTR416HE Range-Extended Perforadora rotativa eléctrica fabricado por Yutong Heavy Industries.
Ver detalles
YTR486HE Range-Extended Perforadora rotativa eléctrica
YTR486HE Range-Extended Perforadora rotativa eléctrica fabricado por Yutong Heavy Industries.
Ver detallesNotas de ingeniería y aplicación
El YTR406DH está construido para movilizarse entre plataformas: el diámetro nominal en un paquete de pluma y barra que se adapta al acceso de la obra, con el par nominal y la potencia instalada nominal sobre un chasis que mantiene el transporte dentro de los límites legales. Los contratistas utilizan la perforadora cuando desplazarse entre posiciones de perforación es tan importante como la propia velocidad de perforación.
Muro diafragma y herramienta híbrida
Los programas de muro diafragma ponen el YTR406DH a trabajar con cortadoras de zanja o herramienta de cuchara, donde el control del par y la precisión del empuje importan más que el diámetro bruto. La respuesta hidráulica de la perforadora mantiene la herramienta escuadrada en la zanja, y el malacate gestiona la pesera serie de herramientas sin fluctuaciones. Los contratistas en trabajos de excavación profunda emplean esta especificación cuando la misma perforadora debe alternar entre el trabajo de muro diafragma y el de pilotes a lo largo de la temporada.
Preguntas frecuentes
¿Cuál es la profundidad máxima de perforación de la perforadora rotativa YTR406DH?
La profundidad de perforación depende de la configuración específica y de la longitud de mástil seleccionada. Las perforadoras rotativas Yutong están disponibles en configuraciones que van desde unos 30 metros en los pequeños modelos urbanos hasta más de 100 metros en las grandes máquinas de pilotes profundos. Contacte con nuestro equipo de ingeniería para conocer las especificaciones exactas de los requisitos de su proyecto.
¿Qué condiciones del terreno puede abordar esta perforadora?
Las perforadoras rotativas Yutong están diseñadas para abordar una amplia gama de estratos, incluidos arcilla, arena, limo, grava y roca moderadamente meteorizada. La herramienta de perforación adecuada (barrena, cucharrón, tubos testigeros o martillo DTH) debe seleccionarse según las condiciones del terreno concretas de su obra.
¿Es la perforadora rotativa YTR406DH adecuada para la construcción urbana?
Sí, especialmente los modelos eléctricos y de autonomía extendida. Estos no producen emisiones locales y reducen notablemente el nivel de ruido frente a las perforadoras diésel, lo que los hace ideales para proyectos en centros urbanos cerca de zonas residenciales, hospitales y escuelas donde la normativa medioambiental es estricta.
¿Cuál es el plazo de entrega?
Los modelos estándar tienen normalmente un plazo de 30-60 días desde la confirmación del pedido, según la configuración y el destino del envío. Las opciones personalizadas y el utillaje especial pueden requerir tiempo adicional. Exportamos a más de 60 países en todo el mundo con socios logísticos de confianza.
¿Qué asistencia posventa ofrece Yutong?
Yutong ofrece una asistencia posventa integral que incluye suministro de repuestos, formación de operadores y asistencia técnica remota. Nuestra red de servicio mundial cubre los principales mercados, y podemos enviar ingenieros a las obras para la puesta en marcha y el mantenimiento cuando sea necesario.
¿Se puede personalizar la perforadora para requisitos específicos del proyecto?
Por supuesto. Yutong ofrece opciones de personalización que incluyen mástiles prolongados, herramientas de perforación especializadas, configuraciones de cabina y sistemas de telemática. Nuestro equipo de ingeniería trabaja directamente con los clientes para adaptar la máquina a diámetros de pilote, profundidades y condiciones del terreno específicos.
¿Exporta Yutong a mi país?
Yutong Heavy Industries exporta maquinaria de construcción a más de 60 países de Asia, África, Oriente Medio, América del Sur y Europa del Este. Hemos establecido redes de distribuidores y servicio en los principales mercados. Contáctenos para confirmar la disponibilidad en su región.
