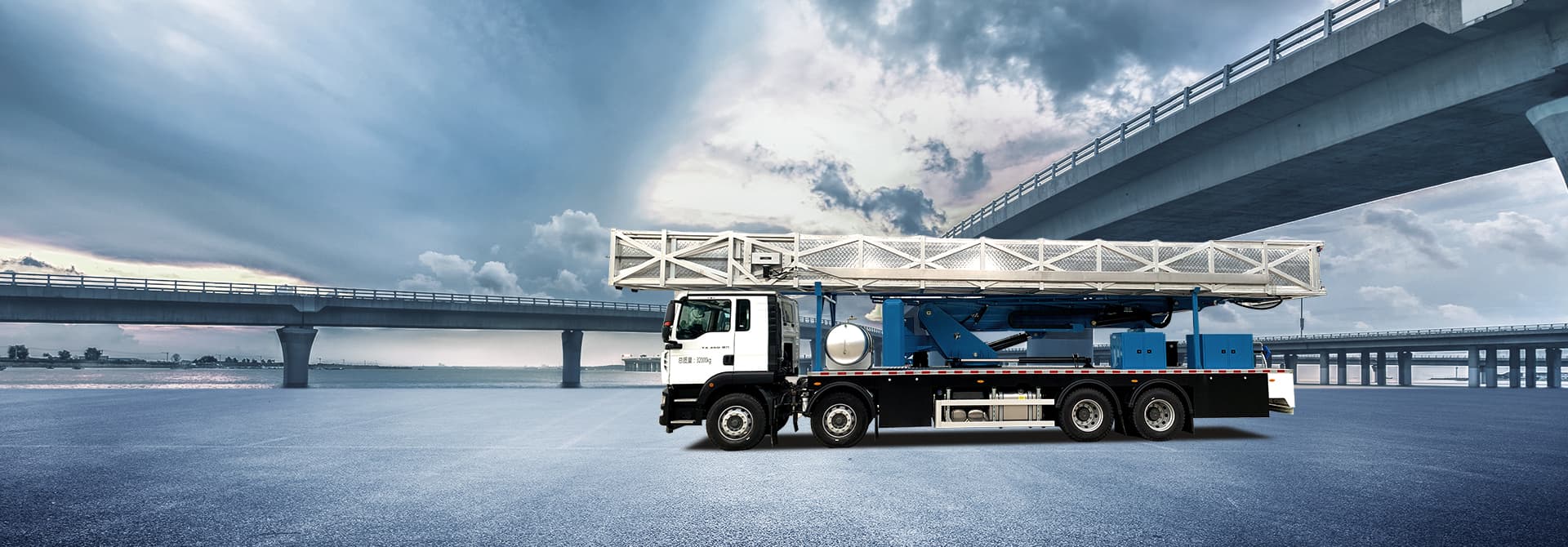

Veículo de Inspeção de Pontes de Plataforma 24m
Veículo de inspeção de pontes de plataforma 24m fabricado pela Yutong Heavy Industries.
Ver Detalhes
Visão Geral do Produto
A unidade especializada alcança 20 m sob o tabuleiro da ponte sobre um chassi construído para a tarefa de inspeção de pontes — a lança, a plataforma e os pontos de amarração são especificados para a classe de vão que este veículo atende.
Serviço pesado
Classe de Construção
Hidráulico
Sistema de Acionamento
Esteiras/Chassi
Mobilidade
Recurso de Desempenho
O alcance sob a ponte de 20 m cobre a faixa de vão para a qual este veículo é especificado.
Parâmetros Técnicos
| / | ZZ1327N466GF1K |
|---|---|
| / | MC07H.35P-61 |
| mm | 1800+4575+1400 |
| kW/PS | 258/350 |
| mm | 12700X2550X3960 |
| kg | 32000 |
| / | China VI |
| km/h | 110 |
| m | 0-20 |
| m | 8.5 |
| m | 5.2 |
| m | 6.68 |
| kg | 600 |
| kg | 300 |
| ° | -90-90 |
| ° | 0-90 |
| ° | 0-180 |
| / | Acionamento por Caixa de Transferência Hidráulica |
| m/min | 15 |

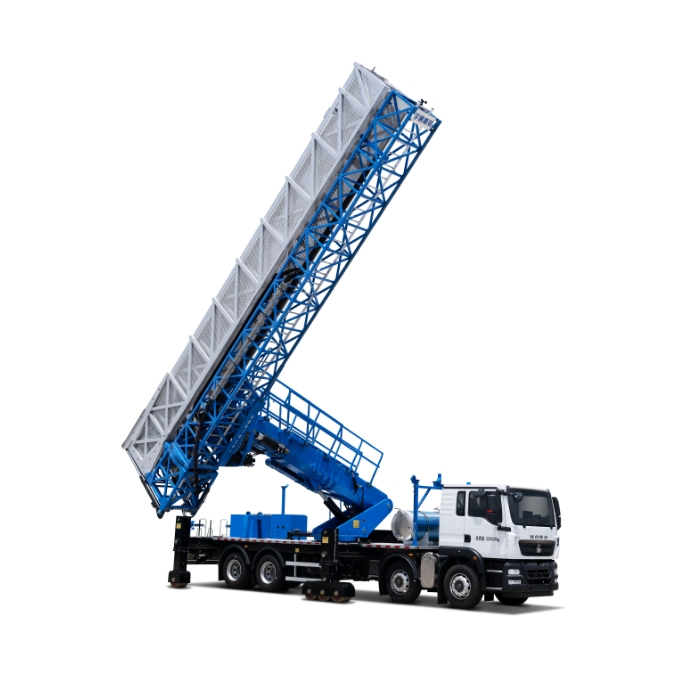

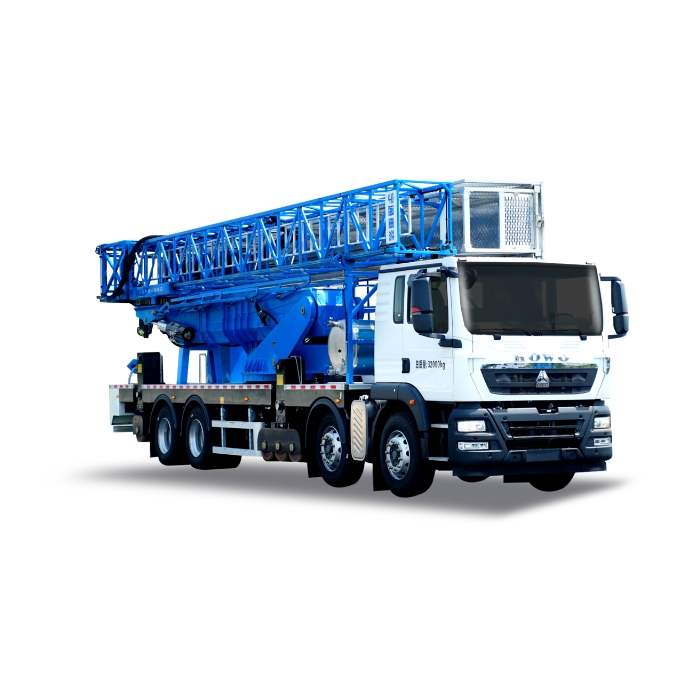

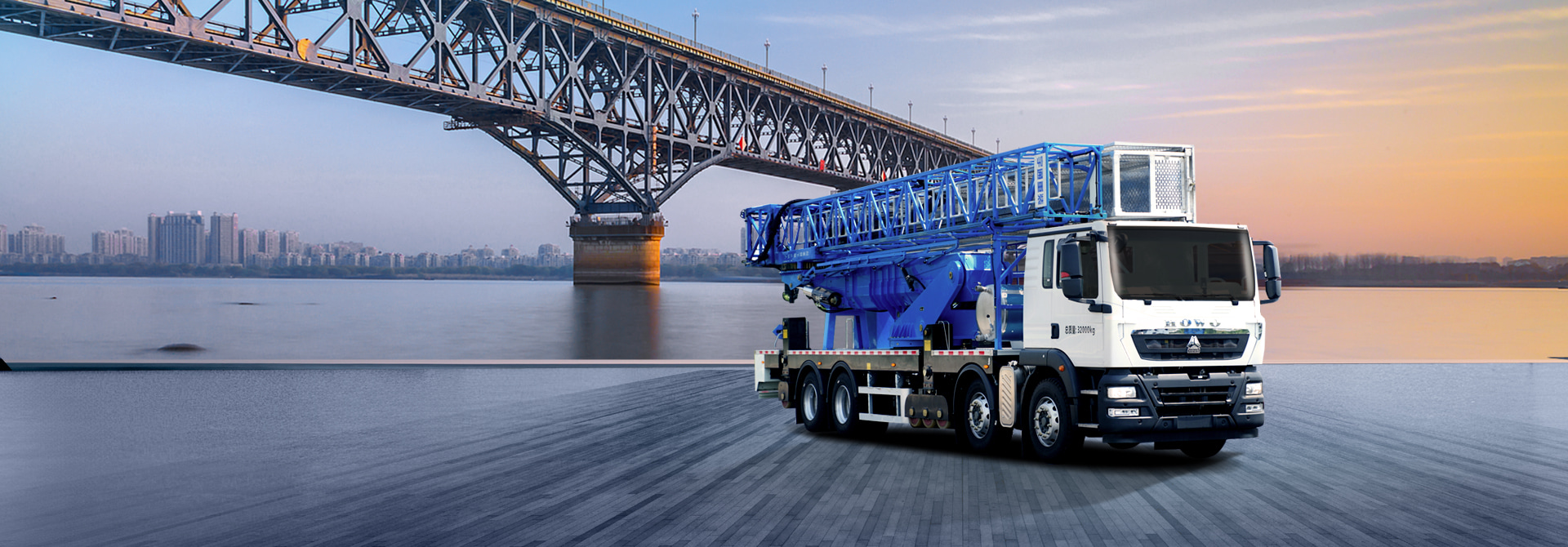

Sobre o Veículo de Inspeção de Pontes Tipo Treliça 20m para Pontes Estaiadas
A Yutong desenvolveu a unidade de 20m para a tarefa contínua de inspeção de pontes: 20 m de alcance sob a ponte, a plataforma compatível e a distância entre eixos compatível mantêm a equipe produtiva no tabuleiro, enquanto a potência nominal compatível aciona a hidráulica da lança e da plataforma sem sobrecarregar o chassi.
A lança, a plataforma e os pontos de amarração são construídos como um sistema único e verificados no campo de provas: a abertura dos estabilizadores, as cargas por eixo e o envelope da plataforma estão documentados na ficha técnica, e o chassi é escorado para que a lança mantenha a posição sem deriva no alcance total.
Selecionar a unidade de 20m começa pelo inventário de pontes: a classe de vão, a profundidade da viga e os pontos de acesso definem o alcance e o tamanho da plataforma, e a Yutong configura o chassi a partir desses números, com peças e suporte de campo pela rede global.
Produtos Relacionados
Veículo de Inspeção de Pontes Tipo Treliça
Veículo de inspeção de pontes tipo treliça fabricado pela Yutong Heavy Industries.
Ver Detalhes
Veículo de Inspeção de Pontes Tipo Treliça 23m
Veículo de inspeção de pontes tipo treliça 23m fabricado pela Yutong Heavy Industries.
Ver Detalhes
Veículo de Inspeção de Pontes Tipo Treliça Atualizado 26m
Veículo de inspeção de pontes tipo treliça atualizado 26m fabricado pela Yutong Heavy Industries.
Ver DetalhesNotas de Engenharia e Aplicação
A unidade de 20m é especificada com a estrada em mente: 20 m de alcance sob a ponte sobre a distância entre eixos compatível com uma potência nominal compatível, e a plataforma compatível mantém a posição da equipe enquanto as cargas por eixo ficam dentro dos limites dos mercados para os quais é exportada. A unidade de 20m se desloca entre estruturas sem escoltas especiais, que é o número que as equipes de compras verificam contra suas próprias regras de frota.
Pacote para ponte estaiada
As pontes estaiadas precisam de acesso sob o tabuleiro entre as zonas de ancoragem dos cabos, e a unidade tipo treliça de 20 m é configurada exatamente para essa faixa. A plataforma trabalha os pés do pylão e as zonas de ancoragem que o hardware de suspensão ocupa, e o chassi mantém o equipamento estável na carga de vento que uma travessia de rio traz. Equipes especializadas de inspeção usam este pacote com equipamento ultrassônico e de mapeamento a laser na plataforma, de modo que a margem de carga nominal e a estabilidade da plataforma fazem parte da especificação, não uma opção.
Perguntas Frequentes
Qual faixa de gabari de ponte o Veículo de Inspeção de Pontes Tipo Treliça 20m para Pontes Estaiadas alcança?
O Veículo de Inspeção de Pontes Tipo Treliça 20m para Pontes Estaiadas oferece acesso sob a ponte tipicamente variando de 2 a 8 metros abaixo do tabuleiro, com alcance horizontal de 18 a 26 metros, dependendo do modelo. Isso cobre a maioria dos viadutos rodoviários e pontes ferroviárias em serviço.
Quais tarefas podem ser realizadas a partir da plataforma?
A plataforma suporta inspeção visual, ultrassom, medição de trincas, inspeção de aparelhos de apoio, amostragem de concreto e trabalhos leves de manutenção, como selagem de juntas e limpeza de sistemas de drenagem. Também acomoda ferramentas pequenas e equipamentos de ensaio não destrutivo.
Quanto tempo leva a implantação?
O tempo de configuração geralmente leva de 15 a 30 minutos, incluindo o posicionamento do caminhão, a abertura dos estabilizadores e a extensão da plataforma. O veículo pode então ser reposicionado ao longo do comprimento da ponte, conforme necessário, para uma cobertura abrangente da inspeção.
A plataforma é adequada para pontes estaiadas?
Sim, há configurações especializadas disponíveis para pontes estaiadas e em arco. Estes modelos apresentam alcance estendido e articulação flexível para acessar cabos de estaiamento, pylões e estruturas sob o tabuleiro que as plataformas padrão não alcançam.
Quais são as limitações de velocidade do vento?
A operação é tipicamente limitada a velocidades de vento abaixo de 13,8 m/s (Beaufort 7). A plataforma inclui monitoramento por anemômetro e travamento automático para proteger a plataforma em condições de vento forte.
Que treinamento é necessário para operar este veículo?
Os operadores devem possuir as carteiras de motorista comercial apropriadas e concluir o treinamento específico do fabricante na operação da plataforma, procedimentos de segurança e protocolos de emergência. A Yutong fornece treinamento no local a cada entrega de veículo.
A Yutong exporta para o meu país?
A Yutong Heavy Industries exporta máquinas de construção para mais de 60 países na Ásia, África, Oriente Médio, América do Sul e Europa Oriental. Estabelecemos redes de concessionárias e serviços nos principais mercados. Entre em contato para confirmar a disponibilidade na sua região.
