Veículo de Inspeção de Pontes Tipo Treliçado
Veículo de inspeção de pontes tipo treliçado fabricado pela Yutong Heavy Industries.
Ver Detalhes
Visão Geral do Produto
Modelo: Under-bridge Inspection Truck | Categoria: Veículo Especial
A plataforma de inspeção de pontes é um veículo especializado de acesso sob pontes, projetado para inspeção estrutural, manutenção e reparos em pontes rodoviárias, viadutos ferroviários e estruturas estaiadas. Sua plataforma articulada se estende sob o tabuleiro da ponte, proporcionando espaço de trabalho estável para inspetores examinarem vigas, aparelhos de apoio, juntas de dilatação e subestruturas de pilares. Construída sobre um chassi de caminhão de múltiplos eixos para trânsito estável em rodovias e rápida mobilização entre canteiros.
600/300
Carga Máx. / Peso
≤16
Métrica de Desempenho
Heavy-duty
Classe de Construção
Características de Desempenho
1. Plataforma de Acesso Sob a Ponte
A plataforma de inspeção de pontes conta com uma treliça articulada ou braço articulado que se estende horizontalmente sob o tabuleiro da ponte, proporcionando uma plataforma de trabalho estável para os inspetores. A plataforma pode ser ajustada para alcançar diferentes profundidades e vãos livres da ponte, acomodando vários tipos de superestrutura.
2. Chassi Estável de Múltiplos Eixos
Construída sobre um chassi de caminhão pesado de múltiplos eixos, o veículo proporciona manuseio estável na estrada durante o trânsito e uma base de trabalho firme durante a mobilização. Os estabilizadores nivelam e estabilizam a máquina em acessos irregulares.
3. Posicionamento de Precisão
Os controles hidráulicos permitem movimento suave e preciso da plataforma ao longo do comprimento e da profundidade da ponte. Os operadores podem posicionar a plataforma a centímetros dos alvos de inspeção, garantindo acesso seguro e eficiente a vigas, aparelhos de apoio e cabos de estaiamento.
4. Segurança e Conformidade
A plataforma inclui guarda-corpos, pontos de ancoragem de queda e opções de saída de emergência. Todos os sistemas de içamento e posicionamento atendem a normas de segurança equivalentes às EN e OSHA, com proteção contra sobrecarga e freios fail-safe em todos os movimentos hidráulicos.
Parâmetros Técnicos
| Alcance operacional horizontal sob a ponte (mm) | 10325~18000 |
|---|---|
| Dimensão máxima da plataforma de trabalho ao sair da ponte (mm) | 8000 |
| Carga nominal/carga remota da plataforma de trabalho (kg) | 600/300 |
| Ângulo de giro da plataforma de trabalho sob a ponte (°) | 180 |
| Distância de transposição do passeio (mm) | 2100~2500 |
| Altura de transposição do guarda-corpo (mm) | 2200 |
| Tipo estrutural da plataforma de trabalho | Trussed type |
| Potência principal do dispositivo de trabalho | Toma força do chassi por tomada de potência |
| Potência reserva do dispositivo de trabalho | Unidade motora a gasolina |
| Tipo de acionamento do dispositivo autopropelido | Acionamento hidráulico |
| Velocidade autopropelida (m/min) | ≤16 |
| Método de operação | Manual, controle elétrico |
| Modo de comunicação | Sistema de interfonia com e sem fio |
| Modo de monitoramento | Sistema de monitoramento com fio |
| Alcance operacional horizontal sob a ponte (mm) | 11800~21000 |
| Dimensão máxima da plataforma de trabalho ao sair da ponte (mm) | 8300 |
| Carga nominal/carga remota da plataforma de trabalho (kg) | 600/300 |
| Ângulo de giro da plataforma de trabalho sob a ponte (°) | 180 |
| Distância de transposição do passeio (mm) | 2100~2500 |
| Altura de transposição do guarda-corpo (mm) | 2200 |
| Tipo estrutural da plataforma de trabalho | Trussed type |
| Potência principal do dispositivo de trabalho | Toma força do chassi por tomada de potência |
| Potência reserva do dispositivo de trabalho | Unidade motora a gasolina |
| Tipo de acionamento do dispositivo autopropelido | Acionamento hidráulico |
| Velocidade autopropelida (m/min) | ≤12 |
| Método de operação | Manual, controle elétrico |
| Modo de comunicação | Sistema de interfonia com e sem fio |
| Modo de monitoramento | Sistema de monitoramento com fio |
Sobre a Plataforma de Inspeção de Pontes
A plataforma de inspeção de pontes é um veículo especializado de acesso sob pontes, projetado para inspeção estrutural, manutenção e reparos em pontes rodoviárias, viadutos ferroviários e estruturas estaiadas. Sua plataforma articulada se estende sob o tabuleiro da ponte, proporcionando espaço de trabalho estável para inspetores examinarem vigas, aparelhos de apoio, juntas de dilatação e subestruturas de pilares. Construída sobre um chassi de caminhão de múltiplos eixos para trânsito estável em rodovias e rápida mobilização entre canteiros.
A Yutong Heavy Industries projeta máquinas de construção há mais de duas décadas, atendendo clientes em mais de 60 países. A plataforma de inspeção de pontes reflete nosso compromisso com equipamentos duráveis e comprovados em campo, com suporte pós-venda global. Toda máquina passa por testes rigorosos antes da entrega, e nossa equipe de engenharia trabalha diretamente com os clientes para configurar equipamentos para condições específicas do projeto e requisitos regulatórios.
As principais vantagens de escolher a Yutong incluem custo total de propriedade competitivo, peças de reposição prontamente disponíveis, condições flexíveis de pagamento e envio, e suporte técnico direto de fábrica. Seja você um empreiteiro, concessionário ou proprietário do projeto, nossa equipe está pronta para fornecer especificações detalhadas, contatos de referência e demonstrações no local quando disponíveis.
Aplicações-alvo: perfuratriz de estacas para fundação de pontes, caminhão de inspeção sob pontes, equipamento de acesso para manutenção de pontes. Para consultas sobre a plataforma de inspeção de pontes, incluindo preços, prazos de entrega e opções de personalização, entre em contato com nossa equipe de vendas de exportação hoje.
Produtos Relacionados

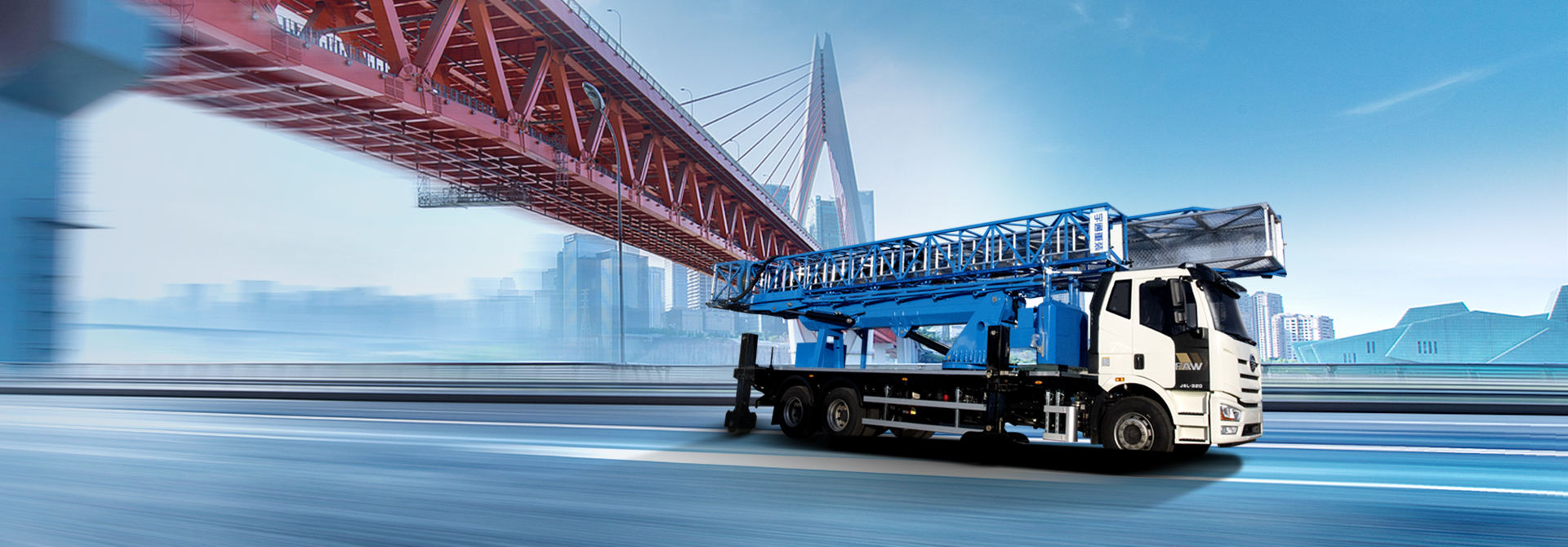

Veículo de Inspeção de Pontes Treliçado de 23 m
Veículo de inspeção de pontes treliçado de 23 m fabricado pela Yutong Heavy Industries.
Ver Detalhes
Veículo de Inspeção de Pontes Treliçado de 26 m
Veículo de inspeção de pontes treliçado de 26 m fabricado pela Yutong Heavy Industries.
Ver Detalhes
Veículo de Inspeção de Pontes Treliçado de 26 m Atualizado
Veículo de inspeção de pontes treliçado de 26 m atualizado fabricado pela Yutong Heavy Industries.
Ver DetalhesPerguntas Frequentes
Qual faixa de vão livre de ponte a plataforma de inspeção de pontes alcança?
A plataforma de inspeção de pontes proporciona acesso sob a ponte, geralmente variando de 2 a 8 metros abaixo do tabuleiro, com alcance horizontal de 18 a 26 metros, dependendo do modelo. Isso cobre a maioria dos viadutos rodoviários e pontes ferroviárias em operação.
Quais tarefas podem ser realizadas a partir da plataforma?
A plataforma suporta inspeção visual, ensaio ultrassônico, medição de fissuras, inspeção de aparelhos de apoio, amostragem de concreto e trabalhos leves de manutenção, como selagem de juntas e limpeza de sistemas de drenagem. Também acomoda ferramentas pequenas e equipamentos de ensaio não destrutivo.
Quanto tempo leva a mobilização?
O tempo de preparação geralmente leva de 15 a 30 minutos, incluindo posicionar o caminhão, estender os estabilizadores e estender a plataforma. O veículo pode então ser reposicionado ao longo do comprimento da ponte, conforme necessário, para uma cobertura abrangente da inspeção.
A plataforma é adequada para pontes estaiadas?
Sim, há configurações especializadas disponíveis para pontes estaiadas e em arco. Esses modelos contam com alcance estendido e articulação flexível para acessar cabos de estaiamento, pilares e estruturas sob o tabuleiro que as plataformas padrão não alcançam.
Quais são as limitações de velocidade do vento?
A operação geralmente é limitada a ventos abaixo de 13,8 m/s (Beaufort 7). A plataforma inclui monitoramento por anemômetro e travamento automático para fixar a plataforma em condições de vento forte.
Qual treinamento é necessário para operar este veículo?
Os operadores devem possuir as carteiras de motorista comercial adequadas e completar treinamento específico do fabricante sobre a operação da plataforma, procedimentos de segurança e protocolos de emergência. A Yutong fornece treinamento no local com cada entrega de veículo.
A Yutong exporta para o meu país?
A Yutong Heavy Industries exporta máquinas de construção para mais de 60 países na Ásia, África, Oriente Médio, América do Sul e Europa Oriental. Estabelecemos redes de concessionárias e serviços nos principais mercados. Entre em contato para confirmar a disponibilidade em sua região.
