ภาพรวมสินค้า
รุ่น: | หมวดหมู่: เครนตีนตะขาบไฮดรอลิก

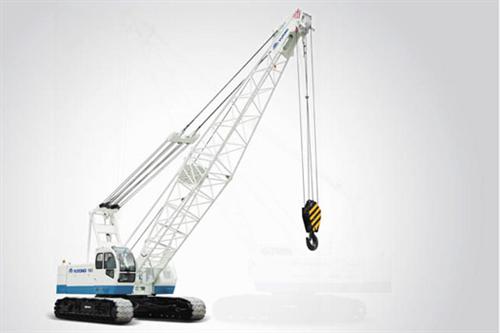

เครนตีนตะขาบไฮดรอลิกมีสมรรถนะสูง ความน่าเชื่อถือสูง และรูปลักษณ์ที่น่าดึงดูด ซึ่งถึงระดับขั้นสูงในหมวดผลิตภัณฑ์เดียวกันในตลาดในประเทศ ใช้กันอย่างแพร่หลายในการขนส่ง อุตสาหกรรมเคมี โครงการชลประทาน และอื่นๆ
55-125 t
ช่วงน้ำหนักยก
13-73 m
ช่วงความยาวบูมหลัก
0-110 m/min
ความเร็วเชือกล้วนรอกหลัก
คุณสมบัติเชิงประสิทธิภาพ
1. คุณสมบัติ
เครนตีนตะขาบใช้เครื่องยนต์ดีเซล Cummins สมรรถนะสูงซึ่งเป็นไปตามมาตรฐานการปล่อยมลพิษ GB II และให้แหล่งพลังงานที่เชื่อถือได้ ประหยัด และเป็นมิตรต่อสิ่งแวดล้อม
2. คุณสมบัติ
โครงสร้างแชสซีส์แบบยุบได้มีโครงพับยาวเพื่อปรับปรุงเสถียรภาพของแชสซีส์และในขณะเดียวกันก็ไม่ส่งผลต่อการขนส่งโดยรวม
3. คุณสมบัติ
เครนตีนตะขาบไฮดรอลิกมีแรงขับเคลื่อนขนาดใหญ่ ความสามารถทะลุเนินสูง และความน่าเชื่อถือสูงโดยใช้เกียร์ทดรูปดาวเคราะห์ในตัวและมอเตอร์วิ่งแรงบิดสูง
4. คุณสมบัติ
โดยใช้เบรกคู่ กว้านหลักซึ่งมีฟังก์ชันการลดความเร็วสูงแบบอิสระ ไม่เพียงแต่ปรับปรุงประสิทธิภาพการทำงานอย่างมาก แต่ยังรับประกันความน่าเชื่อถือของเบรกด้วย
5. คุณสมบัติ
กลไกกว้านยกกันสาดติดตั้งอุปกรณ์ล็อคเฟืองผา (กว้านหลักสามารถติดตั้งตามความต้องการของลูกค้าได้) รับประกันการวางตำแหน่งกันสาดและสินค้าที่ปลอดภัยและเชื่อถือได้เพื่อป้องกันอุบัติเหตุ
6. คุณสมบัติ
กันสาดสร้างขึ้นโดยการเชื่อมท่อโครงสร้างความสูง; หัวกันสาดใช้รอกไนลอนซึ่งมีความฝืดที่ดี น้ำหนักเบา และความสามารถในการรับน้ำหนักสูง
7. คุณสมบัติ
เครนตีนตะขาบไฮดรอลิกออกแบบด้วยระบบควบคุมไฮดรอลิกแบบไพลอตและเซ็นเซอร์โหลด มีข้อดีของสมรรถนะไมโครโมชันสูง ความแม่นยำสูง สะดวกและยืดหยุ่น
8. คุณสมบัติ
เครนตีนตะขาบใช้กลไกการหมุนพร้อมกลไกการลื่นอิสระที่ควบคุมได้เพื่อให้การทำงานเสถียร
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ทางเทคนิคหลัก | หน่วย | YTQU55B | YTQU70 | YTQU80 | YTQU125 |
|---|---|---|---|---|---|
| น้ำหนักยกสูงสุด | t | 55 | 70 | 80 | 125 |
| โมเมนต์ยกสูงสุด | t·m | 55×3.8 | 72×3.8 | 80×4.3 | 117×6 |
| ความยาวกันสาดหลัก ความยาวจีบยาว | m | 13~37 | 13~58 | 13~58 | 16~73 |
| ความยาวจีบ | m | 6.10~15.25 | 9~18 | 9~18 | 13~25 |
| ความยาวสูงสุดรวมของกันสาดหลัก + จีบ | m | 43+15.25 | 43+18 | 49+18 | 61+25 |
| มุมเอียงกันสาดหลัก | ° | 30-80 | 30-80 | 30-80 | 30-80 |
| ความเร็วลวดยก-ลงของกว้านหลัก | m/min | 0~110 | 0~100 | 0~79 | 0~80 |
| ความเร็วลวดยก-ลงของกว้านช่วย | m/min | 0~70 | 0~100 | 0~100 | 0~80 |
| ความเร็วลวดยก-ลงของกันสาด | m/min | 0~65 | 0~76 | 0~79 | 0~45 |
| ความเร็วหมุนรอบ | r/min | 0~2.2 | 2.3 | 0~3.3 | 0~1.65 |
| ความเร็วเดินเครื่อง | km/h | 0~1.3 | 0~1.3 | 0~1.1 | 0~1.0 |
| ความสามารถทะลุเนิน (พร้อมอุปกรณ์พื้นฐานและรักษาห้องโดยสารไว้ด้านหลัง) | % | 40 | 30 | 30 | 30 |
| กำลังขับเอาท์พุต/รอบเครื่องยนต์ | kw/r/min | 132kW/2000rpm | 160kW/2200rpm | 194kW/2200rpm | 215kW/2100rpm |
| รุ่นเครื่องยนต์ | Cummins 6BTAA5.9-C180 | Cummins 6CTAA8.3-C215 | Cummins 6CTAA8.3-C260 | Cummins 6LTAA8.9-C295 | |
| น้ำหนักรวม (พร้อมอุปกรณ์พื้นฐานและตะขอยกใหญ่สุด) | t | 55 | 66 | 84 | 115 |
| แรงกดดินของตีนตะขาบ (พร้อมอุปกรณ์พื้นฐาน) | MPa | 0.069 | 0.074 | 0.08 | 0.08 |
| น้ำหนักถ่วงหลัง | t | 17.5 | 22.5 | 25 | 42 |
| ระยะห่างข้อต่อตีนตะขาบ | mm | 3360(4520) | 2500~4030 | 3390~4900 | 5400 |
| ระยะตีนตะขาบ | mm | 4890 | 5100 | 5470 | 6900 |
| ความกว้างแผ่นตีนตะขาบ | mm | 760 | 800 | 850 | 1015 |
| น้ำหนักขนส่งสูงสุดต่อชิ้น | t | 32 | 39.5 | 51.6 | 37 |
| ขนาดขนส่งสูงสุดต่อชิ้น (ยาว กว้าง สูง) | mm | 720×3360×3360 | 8135×3300×3445 | 8460×3390×3823 | 9150×3380×3400 |
คู่มือผู้เชี่ยวชาญ
เครนตีนตะขาบไฮดรอลิก (รุ่น ) เป็นเครนตีนตะขาบไฮดรอลิกที่สร้างขึ้นเฉพาะจาก Yutong อุตสาหกรรมหนัก ออกแบบมาสำหรับการติดตั้งกังหันลม โมดูลโรงงานปิโตรเคมี การติดตั้งดาดฟ้าสะพาน การยกชิ้นส่วนสำเร็จรูปหนัก และงานตอกเสาเข็มมูลฐาน.. ตามมาตรฐาน เครนตีนตะขาบไฮดรอลิกมีสมรรถนะสูง ความน่าเชื่อถือสูง และรูปลักษณ์ที่น่าดึงดูด ซึ่งถึงระดับขั้นสูงในหมวดผลิตภัณฑ์เดียวกันในตลาดในประเทศ ใช้กันอย่างแพร่หลายในการขนส่ง อุตสาหกรรมเคมี โครงการชลประทาน และอื่นๆ สิ่งที่แยกแยะแพลตฟอร์มนี้คือการเน้นที่ รูปทรงกันสาดแบบโครงข่าย แรงดึงลวดของกว้านไฮดรอลิก เครื่องวัดโมเมนต์โหลด และตัวถังตีนตะขาบตั้งเองสำหรับการเคลื่อนย้ายหน้างานอย่างรวดเร็ว.. ทุกการตัดสินใจด้านโครงสร้าง ไฮดรอลิก และไฟฟ้าเทียบเคียงกับจังหวะการทำงานประจำวันของหน้างานจริง ซึ่งความน่าเชื่อถือระหว่างช่วงบำรุงรักษาตามกำหนดกำหนดผลกำไรโดยตรง
สถานการณ์การใช้งาน
ผู้ปฏิบัติการนำเครนตีนตะขาบไฮดรอลิกไปใช้ในสภาพการณ์ที่หลากหลาย ในกองรถเทศบาลและเชิงพาณิชย์ ได้รับการเลือกใช้เนื่องจากวัฏจักรการทำงานที่คาดเดาได้และต้นทุนการทำงานต่ำ ในโครงการอุตสาหกรรมและโครงสร้างพื้นฐาน ถูกกำหนดใช้เมื่อ การติดตั้งกังหันลม โมดูลโรงงานปิโตรเคมี การติดตั้งดาดฟ้าสะพาน การยกชิ้นส่วนสำเร็จรูปหนัก และงานตอกเสาเข็มมูลฐาน ต้องการเครื่องจักรที่รองรับตารางงานที่เร่งรีบได้ แพลตฟอร์มนี้ยังปรับตัวได้ดีกับสภาพแวดล้อมแบบผสมผสาน เช่น เปลี่ยนจากงานเก็บขยะหรืองานยกในเวลากลางวันไปเป็นการทำงานกลางคืนหรือนอกกะโดยไม่ต้องเปลี่ยนประเภทรถ
จุดเด่นทางเทคนิค
ช่วงรุ่นนี้ให้ความสามารถในการยกสูงสุด 55-125 ตัน พร้อมกันสาดหลัก 13-73 ม. และความเร็วลวดสูงถึง 110 ม./นาที ตรงกับงานยกและรัศมีที่แต่ละรุ่นถูกกำหนด ใต้แผ่นโลหะ วิศวกรรมเน้นที่รูปทรงกันสาดแบบโครงข่าย แรงดึงลวดของกว้านไฮดรอลิก เครื่องวัดโมเมนต์โหลด และตัวถังตีนตะขาบตั้งเองสำหรับการเคลื่อนย้ายหน้างานอย่างรวดเร็ว.. การควบคุมได้รับการจัดวางรอบผู้ปฏิบัติการแทนที่จะเป็นเพื่อความสะดวกในการประกอบ และชิ้นส่วนที่สึกหรอถูกจัดกลุ่มเพื่อให้การบริการตามปกติเสร็จสิ้นได้โดยไม่ต้องใช้เครื่องมือเฉพาะ ความใส่ใจต่อการบริการนี้เองที่ทำให้เครื่องจักรคงมูลค่าคงเหลือในระยะ 10 ปี
คำแนะนำการเลือก
การเลือกการกำหนดค่าที่เหมาะสมขึ้นอยู่กับการจับคู่กำลังยกจัดที่รัศมีการทำงานที่ต้องการกับงานยกที่หนักที่สุด ประเมินรูปแบบความยาวกันสาดตามสัดส่วนโครงการ และเลือกชุดน้ำหนักถ่วงเพื่อเพิ่มประสิทธิภาพต้นทุนการขนส่ง.. ผู้ซื้อควรวางแผนต้นทุนความเป็นเจ้าของทั้งหมดด้วย: พลังงานหรือเชื้อเพลิงต่อวัฏจักรการทำงาน อายุยางและวัสดุสิ้นเปลือง ระดับการประกันภัย และการสนับสนุนหลังการขายในท้องถิ่น ทีมวิศวกรของ Yutong ช่วยลูกค้าเปรียบเทียบสองหรือสามการกำหนดค่าเคียงข้างกันอย่างสม่ำเสมอบนพื้นฐานต่อตันหรือต่อวัฏจักรก่อนตัดสินใจซื้อ
ทำไมต้อง Yutong
Yutong อุตสาหกรรมหนัก เป็นองค์กรหลักของกลุ่ม Yutong รวมเครื่องจักรก่อสร้างและการผลิตยานพาหนะเฉพาะทางไว้ใต้หลังคาเดียวกัน การบูรณาการในแนวตั้ง — ตั้งแต่แชสซีส์และห้องโดยสารไปจนถึงส่วนบนและระบบส่งกำลังไฟฟ้า — หมายความว่าเครนตีนตะขาบไฮดรอลิกถูกส่งมอบเป็นระบบที่ปรับแต่งแล้ว ไม่ใช่การประกอบชิ้นส่วนจากบุคคลที่สาม ลูกค้าทั่วโลกได้รับประโยชน์จากสิทธิ์นำเข้าและส่งออกอิสระ เอกสาร ISO และ CE และเครือข่ายอะไหล่และบริการที่ครอบคลุมเอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง แอฟริกา และเอเชียกลาง
คำถามที่พบบ่อย
น้ำหนักยก / น้ำหนักบรรทุกสูงสุดเท่าไร?
ได้รับการออกแบบรอบพิกัดความสามารถที่เหมาะกับการติดตั้งกังหันลม โมดูลโรงงานปิโตรเคมี การติดตั้งดาดฟ้าสะพาน การยกชิ้นส่วนสำเร็จรูปหนัก และงานตอกเสาเข็มมูลฐาน.. ตัวเลขที่แน่นอนระบุไว้ในตารางพารามิเตอร์ทางเทคนิคด้านบนและสามารถปรับแต่งตามวัฏจักรการทำงานของท่านได้
มีแบบไฟฟ้าหรือพลังงานใหม่ไหม?
Yutong มีตัวเลือกทั้งไฟฟ้าบริสุทธิ์ เอ็กซ์เทนเดอร์ และดีเซลสำหรับแพลตฟอร์มนี้ แนะนำรุ่นไฟฟ้าสำหรับการติดตั้งกังหันลม โมดูลโรงงานปิโตรเคมี การติดตั้งดาดฟ้าสะพาน การยกชิ้นส่วนสำเร็จรูปหนัก และงานตอกเสาเข็มมูลฐาน ซึ่งการทำงานแบบไม่ปล่อยมลพิษและต้นทุนพลังงานต่อวัฏจักรที่ต่ำมีความสำคัญ
ฉันจะเลือกเครนตีนตะขาบไฮดรอลิกที่เหมาะสมกับโครงการได้อย่างไร?
เริ่มต้นด้วยการจับคู่กำลังยกจัดที่รัศมีการทำงานที่ต้องการกับงานยกที่หนักที่สุด ประเมินรูปแบบความยาวกันสาดตามสัดส่วนโครงการ และเลือกชุดน้ำหนักถ่วงเพื่อเพิ่มประสิทธิภาพต้นทุนการขนส่ง.. ทีมวิศวกรรมของเราสามารถตรวจสอบตารางน้ำหนัก เส้นทางหรือผังหน้างาน และวัฏจักรการทำงานของท่านเพื่อแนะนำการกำหนดค่าที่เหมาะสมที่สุด
ระยะเวลาจัดส่งและการรับประกันโดยทั่วไปเป็นเท่าไร?
รุ่นมาตรฐานจัดส่งภายใน 4–8 สัปดาห์; โครงสร้างบนแบบกำหนดเองอาจใช้เวลา 8–12 สัปดาห์ Yutong ให้การรับประกันมาตรฐาน 12 เดือนหรือ 2000 ชั่วโมง พร้อมการสนับสนุนอะไหล่ทั่วโลก
ส่งออกไปยังประเทศของฉันได้ไหม?
ได้ อุตสาหกรรมหนัก Yutong มีสิทธิ์นำเข้าและส่งออกอิสระ และจัดส่งรุ่นนี้ให้ลูกค้าในเอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง แอฟริกา และเอเชียกลาง พร้อมเอกสาร CE / ISO ตามที่กำหนด
