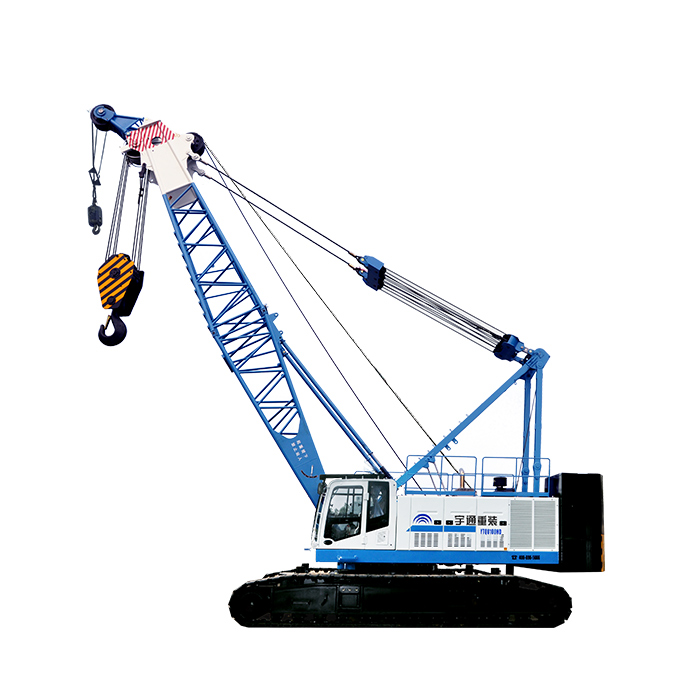

YTQU100HDS-1 Crane

1. Product Parameters

YTQU100HDS-1 Item Parameters Main Boom Lifting Capacity (t·m) 100×

2. Product Parameters

2 Basic Boom Length (m) 13 Max Main Boom (m) 40 Main Boom Luffing Angle (°) 30~80 Main Hoisting Multiplier Main Hoisting Multiplier 8 Travel Speed Travel Speed (km/h) 0-

3. Product Parameters

4 Swing Speed Swing Speed (rpm) 0-

4. Product Parameters

2 Main Winch Wire Rope Diameter (mm) 32 Max Rope Speed (m/min) 75 Max Single Rope Pulling Force (1st Layer) (kN) 245 Rope Length (m) 150 Auxiliary Winch Wire Rope Diameter (mm) 28/32 (Optional Fast Lowering) Max Rope Speed (m/min) 95/75 (Optional) Max Single Rope Pulling Force (1st Layer) (kN) 175/245 (Optional) Rope Length (m) 150/150 (Optional) Third Winch (Optional) Wire Rope Diameter (mm) 28 (Optional) Max Rope Speed (m/min) 58 (Optional) Max Single Rope Pulling Force (1st Layer) (kN) 176 (Optional) Rope Length (m) 150 (Optional) Luffing Winch Wire Rope Diameter (mm) 22 Max Rope Speed (m/min) 64 Max Single Rope Pulling Force (1st Layer) (t)

5. Product Parameters

5 Rope Length (m) 165 Engine Modelo DCEC L9CS4 400C Power (kW) 294 Rated Torque 1800N.m/1200-1400rpm Counterweight Rear Counterweight (t) 33 Lower Counterweight (t) 4 Gradeability Gradeability (%) 30 Overall Weight Overall Weight (t) 104 (Basic Boom) Ground Pressure Average Ground Pressure (MPa)

6. Product Parameters

108 (Basic Boom) Hook Type Hook Type (t) 15, 70 Main Machine Transport Dimensions L x W x H (mm) 13320x3520x3540 Max Especificación de giro completo (m)

7. Product Parameters

6 *Nota: dado que el producto se está actualizando y mejorando constantemente, puede haber discrepancias entre las ilustraciones, las descripciones de características y los parámetros de rendimiento y el producto real. El producto real prevalecerá.

La grúa YTQU100HDS-1 (modelo YTQU100HDS) es una grúa hidráulica sobre orugas de propósito específico de Yutong Heavy Industries, diseñada para la instalación de aerogeneradores, módulos de plantas petroquímicas, el montaje de tableros de puente, el izado de prefabricados pesados y las operaciones de pilotación de cimentaciones. De serie, la YTQU100HDS-1 es una grúa sobre orugas pesada personalizada según la demanda del mercado para la construcción cíclica de cimentaciones. Además de cumplir los requisitos normales de izado, este equipo también puede realizar tareas como la excavación de pozos de cimentación profundos, la sujeción de una (doble) cuerda y la compactación dinámica junto con máquinas laminadoras de tubos o perforadoras de rotación completa. La capacidad máxima de izado a la longitud básica del brazo es de 100 toneladas, y con un brazo de 22 metros puede mover perforadoras de rotación completa que no superen las 65 toneladas. Modelo: YTQU100HDS-1 Capacidad máxima de izado (t): 100. Lo que distingue a esta plataforma es su apuesta por la geometría del brazo de celosía, la tracción del cable del malacate de izado hidráulico, el indicador de momento de carga y el chasis sobre orugas de auto-montaje para una rápida movilización en obra. Cada decisión estructural, hidráulica y eléctrica se benchmarkea contra el ritmo diario de las obras reales, donde la fiabilidad entre los intervalos de mantenimiento programado determina directamente la rentabilidad

Escenarios de aplicación

Los operadores emplean la grúa YTQU100HDS-1 en una amplia gama de condiciones. En las flotas municipales y comerciales, se elige por su ciclo de trabajo predecible y su bajo coste de explotación. En los proyectos industriales y de infraestructuras, se especifica cuando la instalación de aerogeneradores, los módulos de plantas petroquímicas, el montaje de tableros de puente, el izado de prefabricados pesados y las operaciones de pilotación exigen una máquina que pueda seguir el ritmo de calendarios exigentes. La plataforma también se adapta bien a entornos de uso mixto — por ejemplo, pasando del izado diurno a la operación nocturna o fuera de turno sin un cambio de clase de vehículo.

Aspectos técnicos destacados

El YTQU100HDS ofrece YTQU100HDS-1 en Ítem; Brazo principal en Capacidad de izado (t·m); Longitud básica del brazo (m) 13; Brazo principal máx. (m) 40; Ángulo de elevación del brazo principal (°) 30~80; Multiplicador de izado principal en Multiplicador de izado principal. Bajo la chapa, la ingeniería hace hincapié en la geometría del brazo de celosía, la tracción del cable del malacate de izado hidráulico, el indicador de momento de carga y el chasis sobre orugas de auto-montaje para una rápida movilización en obra Los controles se disponen alrededor del operador y no en función de la comodidad de montaje, y los componentes de desgaste se agrupan para que el servicio rutinario pueda completarse sin herramientas especializadas. Esta atención a la facilidad de mantenimiento es lo que permite a la máquina mantener su valor residual a lo largo de un horizonte de 10 años.

Guía de selección

Elegir la configuración adecuada se reduce a adecuar la capacidad de izado nominal al radio de trabajo exigido con el izado más pesado, evaluar la configuración de longitud del brazo según la combinación del proyecto y seleccionar el paquete de contrapeso para optimizar el coste de transporte.

. Los compradores deben también planificar el coste total de propiedad: energía o combustible por ciclo de trabajo, vida del neumático y consumibles, clase de seguro, y soporte posventa local. El equipo de ingeniería de Yutong ayuda habitualmente a los clientes a comparar dos o tres configuraciones una al lado de otra sobre una base de coste por tonelada o por ciclo antes de la decisión de compra.

Por qué Yutong

Yutong Heavy Industries es la empresa central del Grupo Yutong, combinando la maquinaria de construcción y la fabricación de vehículos especiales bajo un mismo techo. Esa integración vertical, desde el chasis y la cabina hasta la superestructura y el tren motriz eléctrico, significa que la grúa YTQU100HDS-1 se entrega como un sistema afinado en lugar de un ensamblaje de componentes de terceros. Los clientes globales se benefician de derechos independientes de importación y exportación, documentación ISO y CE, y una red de repuestos y servicio que cubre el Sudeste Asiático, Oriente Medio, África y Asia Central.

¿Cuál es la capacidad de elevación / nominal de la YTQU100HDS?

El YTQU100HDS está diseñado en torno a una capacidad nominal adecuada para la instalación de aerogeneradores, los módulos de plantas petroquímicas, el montaje de tableros de puente, el izado de prefabricados pesados y las operaciones de pilotación de cimentaciones.

. Las cifras exactas se enumeran en la tabla de parámetros técnicos anterior y pueden personalizarse para su ciclo de trabajo.

¿Está disponible el YTQU100HDS en una versión eléctrica o de nueva energía?

Yutong ofrece configuraciones puramente eléctricas, de autonomía extendida y diésel para esta plataforma. Las variantes eléctricas se recomiendan para la instalación de aerogeneradores, los módulos de plantas petroquímicas, el montaje de tableros de puente, la elevación pesada de prefabricados y las operaciones de estacado de cimentaciones. donde importan la operación de cero emisiones y el menor coste de energía por ciclo.

¿Cómo selecciono la grúa sobre orugas hidráulica adecuada para mi proyecto?

Empiece por igualar la capacidad de elevación nominal al radio de trabajo requerido con la elevación más pesada, evaluando la configuración de longitud de pluma según la mezcla del proyecto, y seleccionando el paquete de contrapeso para optimizar el coste de transporte.. Nuestro equipo de ingeniería puede revisar su tabla de cargas, ruta o disposición de la obra, y el ciclo de trabajo para recomendar la configuración óptima.

¿Cuál es el plazo de entrega típico y la garantía?

Las configuraciones estándar se envían normalmente en 4–8 semanas; las carrocerías superiores personalizadas pueden requerir de 8 a 12 semanas. Yutong ofrece una garantía estándar de 12 meses o 2000 horas con soporte mundial de repuestos.

¿Puede exportarse el YTQU100HDS a mi país?

Sí. Yutong Heavy Industries cuenta con derechos independientes de importación y exportación y suministra este modelo a clientes del Sudeste Asiático, Oriente Medio, África y Asia Central, con la documentación CE / ISO según se requiera.
