Visão Geral do Produto

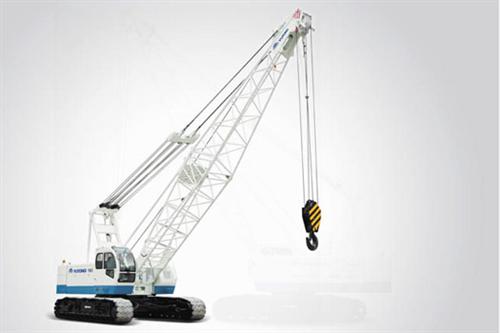

Modelo: | Categoria: Guindaste Hidráulico sobre Esteiras
O guindaste hidráulico sobre esteiras se destaca por alto desempenho, alta confiabilidade e aparência atraente, tendo atingido o nível avançado entre produtos similares no mercado interno. É amplamente utilizado em transporte, indústria química, projetos hidráulicos, etc.
55-125 t
Faixa de Capacidade de Elevação
13-73 m
Faixa de Comprimento da Lança Principal
0-110 m/min
Velocidade do Cabo do Guincho Principal
Características de Desempenho
1. Características
O guindaste sobre esteiras adota motor diesel Cummins de alto desempenho que atende ao padrão de emissão GB II e fornece fonte de energia confiável, econômica e ecologicamente correta.
2. Características
A estrutura do chassi retrátil possui um suporte dobrável estendido para melhorar a estabilidade do chassi e, ao mesmo tempo, não influenciar o transporte geral.
3. Características
O guindaste hidráulico sobre esteiras se destaca por grande força de tração, forte capacidade de subida e alta confiabilidade ao adotar redutor de engrenagens planetárias embutido e motor de deslocamento de alto torque.
4. Características
Ao adotar freios duplos, o guincho principal, com a função de descida livre em alta velocidade, não apenas melhora muito a eficiência do trabalho como também garante a confiabilidade do freio.
5. Características
O mecanismo do guincho de luffing equipado com dispositivo de travamento por catraca (o guincho principal também pode ser equipado de acordo com os requisitos do cliente) garante o posicionamento seguro e confiável da lança e da carga para evitar acidentes.
6. Características
A lança é formada pela soldagem de tubo estrutural de alta resistência; a cabeça da lança adota polia de nylon que se destaca por boa rigidez, peso leve e alta capacidade de carga.
7. Características
O guindaste hidráulico sobre esteiras é projetado com sistema de controle hidráulico pilotado e sensível à carga, com as vantagens de alto desempenho de micromovimento, alta precisão, conveniência e flexibilidade.
8. Características
O guindaste sobre esteiras adota mecanismo de rotação com mecanismo de deslizamento livre controlável para realizar operação estável.
Parâmetros Técnicos
| Principais parâmetros técnicos | Unidade | YTQU55B | YTQU70 | YTQU80 | YTQU125 |
|---|---|---|---|---|---|
| Capacidade máxima de elevação | t | 55 | 70 | 80 | 125 |
| Momento máximo de elevação | t·m | 55×3.8 | 72×3.8 | 80×4.3 | 117×6 |
| Comprimento da lança principal / Comprimento da lança longa | m | 13~37 | 13~58 | 13~58 | 16~73 |
| Comprimento da lança auxiliar | m | 6.10~15.25 | 9~18 | 9~18 | 13~25 |
| Comprimento total máximo da lança principal + lança auxiliar | m | 43+15.25 | 43+18 | 49+18 | 61+25 |
| Ângulo de luffing da lança principal | ° | 30-80 | 30-80 | 30-80 | 30-80 |
| Velocidade de subida e descida do cabo do guincho principal | m/min | 0~110 | 0~100 | 0~79 | 0~80 |
| Velocidade de subida e descida do cabo do guincho auxiliar | m/min | 0~70 | 0~100 | 0~100 | 0~80 |
| Velocidade de subida e descida do cabo da lança | m/min | 0~65 | 0~76 | 0~79 | 0~45 |
| Velocidade de rotação | r/min | 0~2.2 | 2.3 | 0~3.3 | 0~1.65 |
| Velocidade de deslocamento | km/h | 0~1.3 | 0~1.3 | 0~1.1 | 0~1.0 |
| Capacidade de subida (com lança básica e cabine traseira) | % | 40 | 30 | 30 | 30 |
| Potência de saída nominal do motor / rotação | kw/r/min | 132kW/2000rpm | 160kW/2200rpm | 194kW/2200rpm | 215kW/2100rpm |
| Modelo do motor | Cummins 6BTAA5.9-C180 | Cummins 6CTAA8.3-C215 | Cummins 6CTAA8.3-C260 | Cummins 6LTAA8.9-C295 | |
| Peso total (com lança básica e gancho de elevação maior) | t | 55 | 66 | 84 | 115 |
| Pressão no solo da esteira (com lança básica) | MPa | 0.069 | 0.074 | 0.08 | 0.08 |
| Massa do contrapeso | t | 17.5 | 22.5 | 25 | 42 |
| Passo do elo da esteira | mm | 3360(4520) | 2500~4030 | 3390~4900 | 5400 |
| Bitola das esteiras | mm | 4890 | 5100 | 5470 | 6900 |
| Largura da sapata da esteira | mm | 760 | 800 | 850 | 1015 |
| Peso máximo de transporte para uma única peça | t | 32 | 39.5 | 51.6 | 37 |
| Dimensões máximas de transporte para uma única peça (comprimento × largura × altura) | mm | 720×3360×3360 | 8135×3300×3445 | 8460×3390×3823 | 9150×3380×3400 |
Guia do Especialista
O Guindaste Hidráulico sobre Esteiras é um guindaste hidráulico sobre esteiras de propósito específico da Yutong Heavy Industries, projetado para instalação de turbinas eólicas, módulos de plantas petroquímicas, montagem de tabuleiros de pontes, elevação de pré-moldados pesados e operações de estacas de fundação. Como padrão, o guindaste hidráulico sobre esteiras se destaca por alto desempenho, alta confiabilidade e aparência atraente, tendo atingido o nível avançado entre produtos similares no mercado interno. É amplamente utilizado em transporte, indústria química, projetos hidráulicos, etc. O que distingue esta plataforma é seu foco na geometria da lança treliçada, na força de tração do cabo do guincho hidráulico, no indicador de momento de carga e no transportador de esteiras automontável para mobilização rápida no canteiro. Cada decisão estrutural, hidráulica e elétrica é comparada ao ritmo diário de canteiros reais, onde a confiabilidade entre as janelas de manutenção programada determina diretamente a lucratividade.
Cenários de Aplicação
Operadores implantam o Guindaste Hidráulico sobre Esteiras em uma ampla gama de condições. Em frotas municipais e comerciais, ele é escolhido por seu ciclo de trabalho previsível e baixo custo operacional. Em projetos industriais e de infraestrutura, ele é especificado onde instalação de turbinas eólicas, módulos de plantas petroquímicas, montagem de tabuleiros de pontes, elevação de pré-moldados pesados e operações de estacas de fundação demandam uma máquina que acompanhe cronogramas agressivos. A plataforma também se adapta bem a ambientes de uso misto — por exemplo, passando de coleta diurna ou trabalho de elevação para operação noturna ou fora do turno sem mudança de classe de veículo.
Destaques Técnicos
A linha oferece capacidade máxima de elevação de 55-125 t com lanças principais de 13-73 m e velocidades de cabo de até 110 m/min, compatíveis com as elevações e raios para os quais cada modelo é especificado. Sob a chapa metálica, a engenharia enfatiza geometria da lança treliçada, força de tração do cabo do guincho hidráulico, indicador de momento de carga e transportador de esteiras automontável para mobilização rápida no canteiro. Os controles são dispostos em torno do operador e não em torno da conveniência de montagem, e os componentes de desgaste são agrupados para que a manutenção de rotina possa ser concluída sem ferramentas especializadas. Essa atenção à manutenibilidade é o que permite que a máquina mantenha seu valor residual ao longo de um horizonte de 10 anos.
Orientação de Seleção
Escolher a configuração certa se resume a compatibilizar a capacidade nominal de elevação no raio de trabalho exigido com a elevação mais pesada, avaliar a configuração do comprimento da lança pelo mix de projetos e selecionar o pacote de contrapeso para otimizar o custo de transporte. Os compradores também devem planejar o custo total de propriedade: energia ou combustível por ciclo de trabalho, vida útil de pneus e consumíveis, classe de seguro e suporte pós-venda local. A equipe de engenharia da Yutong rotineiramente ajuda os clientes a comparar duas ou três configurações lado a lado com base no custo por tonelada ou por ciclo antes de uma decisão de compra.
Por Que a Yutong
A Yutong Heavy Industries é a empresa central do Grupo Yutong, combinando fabricação de máquinas de construção e veículos de uso especial sob o mesmo teto. Essa integração vertical — do chassi e cabine à superestrutura e trem de força elétrico — significa que o Guindaste Hidráulico sobre Esteiras é entregue como um sistema ajustado e não como uma montagem de componentes de terceiros. Clientes globais se beneficiam de direitos independentes de importação e exportação, documentação ISO e CE, e uma rede de peças e serviços que cobre Sudeste Asiático, Oriente Médio, África e Ásia Central.
Perguntas Frequentes
Qual é a capacidade de elevação / nominal do guindaste?
O guindaste é projetado em torno de uma capacidade nominal adequada para instalação de turbinas eólicas, módulos de plantas petroquímicas, montagem de tabuleiros de pontes, elevação de pré-moldados pesados e operações de estacas de fundação. Os valores exatos estão listados na tabela de parâmetros técnicos acima e podem ser personalizados para o seu ciclo de trabalho.
O guindaste está disponível em uma versão elétrica ou de nova energia?
A Yutong oferece configurações totalmente elétrica, com autonomia estendida e diesel para esta plataforma. As variantes elétricas são recomendadas para instalação de turbinas eólicas, módulos de plantas petroquímicas, montagem de tabuleiros de pontes, elevação de pré-moldados pesados e operações de estacas de fundação, onde a operação de zero emissões e o menor custo de energia por ciclo importam.
Como selecionar o guindaste hidráulico sobre esteiras certo para o meu projeto?
Comece compatibilizando a capacidade nominal de elevação no raio de trabalho exigido com a elevação mais pesada, avaliando a configuração do comprimento da lança pelo mix de projetos e selecionando o pacote de contrapeso para otimizar o custo de transporte. Nossa equipe de engenharia pode revisar sua tabela de carga, rota ou layout do canteiro e ciclo de trabalho para recomendar a configuração ideal.
Qual é o prazo de entrega típico e a garantia?
Configurações padrão normalmente são enviadas em 4 a 8 semanas; superestruturas personalizadas podem exigir de 8 a 12 semanas. A Yutong oferece garantia padrão de 12 meses ou 2.000 horas com suporte global de peças de reposição.
O guindaste pode ser exportado para o meu país?
Sim. A Yutong Heavy Industries possui direitos independentes de importação e exportação e fornece este modelo para clientes no Sudeste Asiático, Oriente Médio, África e Ásia Central com documentação CE / ISO conforme necessário.
