Comece pela tabela de carga, não pela tonelagem principal
A maioria dos erros na escolha de um guindaste sobre esteiras acontece no primeiro passo: alguém lê "capacidade de 55 toneladas" em um catálogo e compra um guindaste que não consegue içar nada perto de 55 toneladas no raio que o seu canteiro de fato exige. O número principal é o içamento máximo no raio mínimo com contrapeso total. Os içamentos reais acontecem a 8, 12, 18 metros de raio, onde a capacidade cai bruscamente. Uma boa escolha de guindaste sobre esteiras é a menor máquina cuja tabela de carga cobre o seu içamento mais pesado no seu raio de trabalho real, com margem. Abaixo está a árvore de decisão que aplicamos com os clientes, seguida das definições de parâmetros sobre as quais os engenheiros de içamento costumam discutir.
A árvore de decisão: cinco perguntas antes de especificar um guindaste
1. Içamento mais pesado e seu raio. Liste cada içamento crítico do projeto: peso, altura e raio de trabalho. Encontre a pior combinação. Então verifique a tabela de carga nesse raio exato. Se a tabela diz 35 t a 12 m e o seu içamento é 30 t, você tem a margem de 15% que torna o trabalho legal.
2. Condições do solo no canteiro. Solo macio, não preparado, com vias de acesso, favorece a plataforma sobre esteiras como o YTQU55HDS ou o YTQU65HDS, cuja baixa pressão sobre o solo distribui o peso sobre uma ampla área das esteiras. Pátios pavimentados e firmes poderiam usar um guindaste sobre caminhão.
3. Comprimento e configuração da lança. O trabalho de torre de turbina eólica precisa de lança principal longa ou lança mais estrutura auxiliar. A montagem de vigas pré-moldadas precisa de lança mais curta a um raio mais próximo. Adeque o conjunto de lança à geometria do içamento, não apenas à tonelagem.
4. Mobilidade entre içamentos. Um guindaste sobre esteiras pode se deslocar entre pontos com a carga suspensa; não pode circular em vias públicas sem carreta baixa. Se o guindaste se move diariamente entre canteiros distantes, a logística de transporte e o tempo de montagem importam.
5. Orçamento e TCO. Compare juntos o preço de compra, o custo de transporte, o tempo de montagem, o combustível e a manutenção. Um guindaste ligeiramente maior que iça em uma única montagem pode superar um menor que precisa de duas mudanças de rigging.
Os parâmetros sobre os quais os engenheiros de fato discutem
São quatro os termos em que dois compradores "comparam" guindastes que não são comparáveis de forma alguma. Acerte as definições e a comparação em tabela se torna honesta.
| Parâmetro | O que realmente significa | Como usá-lo na seleção |
|---|---|---|
| Capacidade nominal a raio | Carga máxima que o guindaste pode içar em um dado raio de trabalho e configuração de lança. | O número que decide a classe do guindaste. Sempre leia a tabela no seu raio real, não no máximo principal. |
| Raio de trabalho | Distância horizontal do centro de rotação do guindaste ao gancho da carga. | Mensure o raio do pior caso no canteiro. Raio maior = menor capacidade. Planeje a posição do guindaste para minimizar o raio nos içamentos pesados. |
| Pressão sobre o solo | Carga por unidade de área sob as esteiras, em kPa. | Adeque à capacidade de suporte do solo. Solo macio precisa de menor pressão sobre o solo ou placas para esteiras. |
| Contrapeso | Lastro na traseira que resiste ao momento de tombamento. | Mais contrapeso = mais capacidade a raio, mas transporte mais pesado. Deve corresponder à tabela de carga para cada içamento. |
| Comprimento da lança | Alcance estendido da lança principal ou lança mais estrutura auxiliar. | Lança mais longa reduz a capacidade. Especifique a lança mais curta que ainda alcança o içamento. |
| Bloco do gancho & número de pernas do cabo | Número de pernas de cabo no gancho, que define a tração de cabo único. | Mais pernas = maior capacidade, mas velocidade de içamento mais lenta. Adeque ao peso da carga para um tempo de ciclo eficiente. |
Adequar a classe ao içamento: eólico, pontes, industrial, mineração

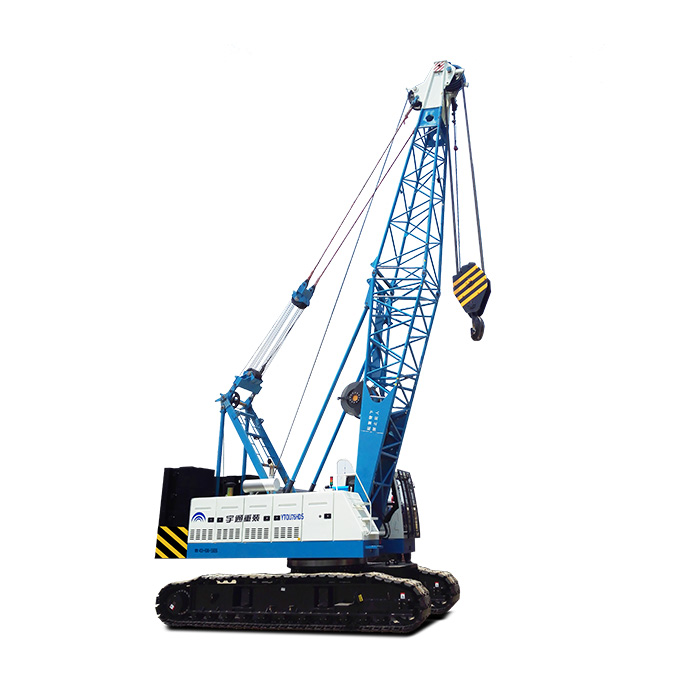

Montagem de parque eólico. Segmentos de torre e naceles são pesados e precisam de longo alcance a raio. A classe de 75 a 100 t — YTQU75HDS ou YTQU100HDS — lida com seções de torre e içamentos de nacel em acessos rurais onde a baixa pressão sobre o solo do guindaste sobre esteiras importa.
Montagem de vigas de ponte. As vigas de concreto pré-moldado são içadas a um raio mais próximo com lança mais curta. Um guindaste sobre esteiras de 55 a 65 t, como a linha de guindaste hidráulico sobre esteiras, atende trabalhos de ponte de vão médio em vias de acesso temporárias.
Montagem de planta industrial. Módulos de estrutura de aço e seções de vasos em refinarias e fábricas. A classe de 55 a 75 t equilibra capacidade com mobilidade dentro de layouts restritos de planta.
Pátios de mineração e pedreiras. Içamentos de manutenção de equipamentos pesados em solo não preparado. A capacidade do guindaste sobre esteiras de trabalhar fora de estrada sem sapatas de estabilizador é o fator decisivo diante de um guindaste sobre caminhão como o guindaste sobre caminhão.
Transporte, montagem e o TCO que decide tudo
A comparação honesta não é a capacidade do guindaste em uma folha de especificações; é o custo de mobilização, o tempo de rigging e o combustível ao longo do projeto. Um guindaste sobre esteiras precisa ser desmontado para transporte rodoviário em carretas de carga pesada, depois auto-montado no canteiro — o que leva de meio dia a um dia conforme a classe. A série YTQU se auto-monta usando a própria lança hidráulica e o transportador de esteiras, de modo que não se precisa de um segundo guindaste auxiliar para o rigging. Compare a diária mais a mobilização com um guindaste sobre caminhão que dirige até o canteiro e se monta em horas, mas não trabalha em solo macio. Para um içamento de um dia em um pátio pavimentado, o guindaste sobre caminhão pode vencer na logística. Para uma semana de içamentos na via de acesso de um parque eólico, o guindaste sobre esteiras vence na produtividade.
| Tipo de guindaste | Mobilização | Tempo de montagem | Tolerância de solo | Melhor adequação |
|---|---|---|---|---|
| Guindaste sobre esteiras 55-75 t | Carreta baixa, vários caminhões | Meio a 1 dia, auto-montável | Solo macio, não preparado | Eólico, pontes, pátios rurais |
| Guindaste sobre esteiras 100 t | Mais caminhões, mais pesado | 1 dia, pode precisar de auxílio | Pressão sobre o solo muito baixa | Torre eólica pesada, grandes módulos industriais |
| Guindaste sobre caminhão | Dirige pela estrada | 1-2 horas, estabilizadores | Apenas superfície dura e pavimentada | Içamentos curtos, canteiros acessíveis por estrada |
Cinco erros que vemos em canteiros reais
1. Comprar pela tonelagem principal, não pelo raio. Um guindaste de 55 t iça 55 t a 4 m de raio, não a 15 m. Sempre leia a tabela de carga no seu raio real.
2. Ignorar a pressão sobre o solo. Um guindaste pesado em subleito macio afunda, tombando o içamento. Verifique a capacidade de suporte do solo ou planeje placas para esteiras.
3. Subdimensionar o contrapeso. Andar com pouco lastro para economizar transporte coloca o guindaste além do seu momento de tombamento. Adeque o contrapeso à tabela para o içamento mais pesado.
4. Superdimensionar o comprimento da lança. Uma lança mais longa reduz a capacidade em todos os raios. Especifique a lança mais curta que ainda alcança.
5. Esquecer do transporte e da montagem. A diária mais barata pode ser a mais cara quando se somam a desmontagem, as carretas de carga pesada e o tempo de rigging. Construa o orçamento completo de mobilização.
Perguntas frequentes
De qual classe de capacidade de guindaste sobre esteiras eu realmente preciso?
Comece pelo içamento mais pesado e pelo seu raio de trabalho, não pela tonelagem principal. Verifique a tabela de carga no raio exato do seu pior içamento e adicione uma margem de segurança de 15 a 25%. Um guindaste de 55 t pode içar apenas algumas toneladas a 18 m de raio.
Guindaste sobre esteiras ou guindaste sobre caminhão — qual se adapta ao meu canteiro?
Um guindaste sobre esteiras iça e se desloca sobre esteiras sem montagem de estabilizadores e trabalha em solo macio. Um guindaste sobre caminhão roda na rodovia, mas precisa de solo firme e estabilizadores. Escolha sobre esteiras para parques eólicos, montagem de pontes e pátios rurais; escolha guindaste sobre caminhão para içamentos curtos acessíveis por estrada.
O que é pressão sobre o solo e por que ela importa?
A pressão sobre o solo é a carga por área sob as esteiras, em kPa. Um guindaste sobre esteiras distribui o peso sobre uma grande área das esteiras, por isso trabalha em solo não preparado. Se o seu canteiro tem subleito macio, verifique a pressão sobre o solo do guindaste contra a capacidade de suporte do solo e adicione placas para esteiras, se necessário.
Como a configuração da lança altera a capacidade de içamento?
Lança principal, lança mais estrutura auxiliar e lança articulada têm todas tabelas de carga diferentes. Uma lança mais longa reduz a capacidade em todos os raios. Adeque o conjunto de lança à geometria real do içamento: lança longa para pontas de torre eólica, lança mais curta para vigas pré-moldadas a raio próximo.
Guindaste sobre esteiras hidráulico ou com controle a cabo?
O hidráulico oferece controle de carga mais suave e posicionamento fino mais fácil para trabalho de precisão como o posicionamento de naceles eólicas. O controle a cabo é mais simples de manter em áreas remotas com serviço limitado. Para içamentos repetidos de precisão, o controle hidráulico é a escolha mais segura.
De quanto contrapeso eu preciso?
O contrapeso resiste ao momento de tombamento. Mais contrapeso eleva a capacidade a raio, mas aumenta o peso de transporte e o tempo de montagem. Sempre adeque-o à tabela de carga para o seu içamento mais pesado; andar com pouco lastro é um erro perigoso.
Qual é o prazo de entrega para exportação e a garantia?
As configurações padrão são enviadas em 4 a 8 semanas; os pacotes personalizados de lança e contrapeso levam de 8 a 12 semanas. O guindaste conta com garantia de 12 meses ou 2.000 horas com suporte global de peças de reposição e documentação CE / ISO.
Envie-nos o seu plano de içamento e dimensionaremos o guindaste
Diga-nos o peso do içamento mais pesado, o raio de trabalho, a altura de lança necessária, as condições do solo e a duração do projeto, e nossa equipe de engenharia de içamento o direcionará para a classe certa em toda a linha de guindastes sobre esteiras Yutong — do YTQU55HDS de 55 t ao YTQU100HDS de 100 t. Exportamos para mais de 60 países e construímos sob condições de embarque FOB / CIF com o conjunto completo de documentos alfandegários.
