Visão Geral do Produto
A YTR406DH perfura diâmetro máximo de 2500 mm a profundidades de até 65/100 m, com torque rotativo de 406 kN·m e 331 kW instalados. É especificada onde o trabalho de estacas e paredes diafragma exige uma máquina que mantenha torque em profundidade, em vez de uma lança maior.
65
Dimensão Principal
331
Potência / Torque
5～20
Métrica de Desempenho
Características de Desempenho
Perfura furos de 2500 mm de diâmetro, o que cobre a maioria das especificações de estacas de produção e paredes diafragma.
O torque rotativo de 406 kN·m é mantido em profundidade sem travar em cascalhos e rocha alterada.
A capacidade de profundidade de 65/100 m permite que a perfuratriz conclua uma seção completa entre trocas de haste.
Os 331 kW de potência instalada são dimensionados para guincho, avanço e cargas rotativas, para que o motor nunca oscile nos metros mais difíceis.
Parâmetros Técnicos
| Diâmetro Máximo de Perfuração (mm) | 2500 |
|---|---|
| Profundidade Padrão de Perfuração (m) | 65 |
| Profundidade Máxima de Perfuração (m) | 65/100 |
| Modelo do Motor | DC13 076A |
| Fabricante | Scania |
| Potência Nominal do Motor (kW) | 331 |
| Torque Máximo de Saída (kN·m) | 406 |
| Velocidade de Rotação (r/min) | 5～20 |
| Marchas do Cabeçote Motriz | Quatro Marchas |
| Força Máxima de Avanço (kN) | 300 |
| Força Máxima de Tração (kN) | 350 |
| Curso de Avanço (mm) | 6000 |
| Capacidade de Elevação (kN) | 400 |
| Velocidade Máxima de Descida (m/min) | 68 |
| Diâmetro do Cabo de Aço (mm) | 36 |
| Método de Montagem | Montado na traseira |
| Ângulo de Inclinação Traseira (°) | 15 (Inclinação Traseira) |
| Ângulo de Inclinação Esquerda/Direita (°) | 3.5 |
| Largura da Sapata da Esteira (mm) | 800 |
| Força de Tração (kN) | 720 |
| Distância entre Eixos (mm) | 5550 |
| Largura de Trabalho (mm) | 5000 |
| Altura de Trabalho (mm) | 25780 |
| Comprimento para Transporte (mm) | 19000 |
| Altura para Transporte (mm) | 3550 |
| Largura para Transporte (mm) | 3500 |
| Peso em Trabalho (t) | 122 |
| Peso para Transporte (t) | 75 |
| Especificação Padrão da Haste de Perfuração | Haste de Travamento Mecânico φ575-4X18m-200B (Profundidade de Perfuração 65m) |
| Especificação da Haste de Perfuração de Comprimento Máximo | Haste de Atrito φ575-6X18m-200B (Profundidade de Perfuração 100m) |
| Dimensões para Transporte da Haste Padrão (mm) | 19500X860X860 |
| Dimensões para Transporte da Haste de Comprimento Máximo (mm) | 19500X860X860 |
Sobre a Perfuratriz Rotativa YTR406DH
A YTR406DH da Yutong é uma perfuratriz com o comprovado sistema de transmissão Yutong, projetada em torno do diâmetro nominal em mm e do torque nominal em kN·m, com o kW nominal acionando guincho, avanço e rotação — os números que uma construtora de estacas compara com o relatório do solo antes da mobilização.
A perfuratriz é testada de fábrica no torque e profundidade nominais: a deflexão do mastro, a temperatura do acionamento rotativo e a retenção do guincho são verificadas conforme a especificação, e a sequência de manuseio da haste é validada para que a equipe mantenha os tempos de ciclo previsíveis no local.
Escolher a YTR406DH começa com o programa de estacas e paredes diafragma: a Yutong dimensiona diâmetro, profundidade e torque a partir dos desenhos, depois dá suporte à perfuratriz com peças de reposição, treinamento do operador e campo de serviço nos mercados de exportação.
Produtos Relacionados
Perfuratriz Rotativa YTR300Dmax
Perfuratriz Rotativa YTR300Dmax fabricada pela Yutong Heavy Industries.
Ver Detalhes

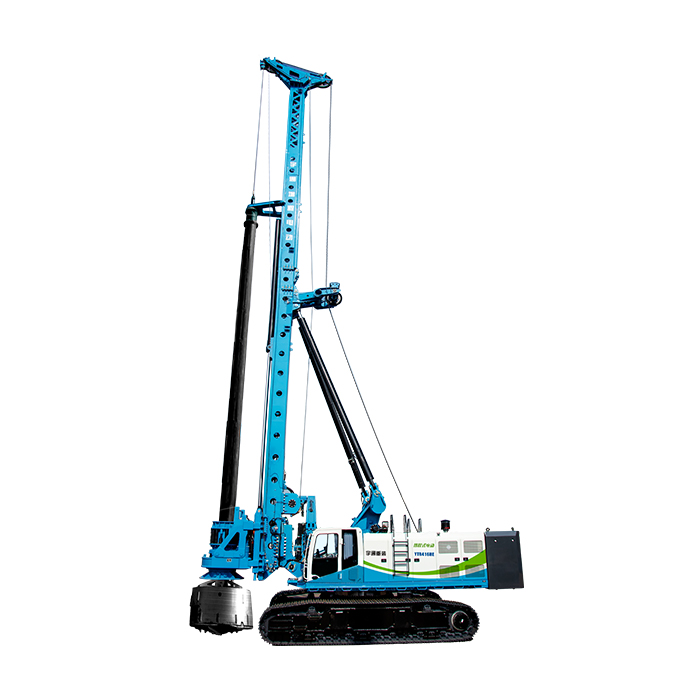

Perfuratriz Rotativa Elétrica de Autonomia Estendida YTR416HE
Perfuratriz Rotativa Elétrica de Autonomia Estendida YTR416HE fabricada pela Yutong Heavy Industries.
Ver Detalhes
Perfuratriz Rotativa Elétrica de Autonomia Estendida YTR486HE
Perfuratriz Rotativa Elétrica de Autonomia Estendida YTR486HE fabricada pela Yutong Heavy Industries.
Ver DetalhesNotas de Engenharia e Aplicação
A YTR406DH é construída para se mobilizar entre plataformas: o diâmetro nominal em mm em um pacote de mastro e hastes que se adapta ao acesso do local, com o torque nominal em kN·m e a potência nominal em kW instalados em um chassi que mantém o transporte dentro dos limites legais. As construtoras usam a perfuratriz onde se mover entre as posições de perfuração é tão importante quanto a própria taxa de perfuração.
Parede diafragma e ferramentas híbridas
Os programas de parede diafragma colocam a YTR406DH para trabalhar com fresadoras de vala ou ferramentas de garra, onde o controle de torque e a precisão do avanço importam mais do que o diâmetro bruto. A resposta hidráulica da perfuratriz mantém a ferramenta aprumada na vala, e o guincho gerencia a coluna de ferramentas pesada sem oscilar. As construtoras em trabalhos de escavação profunda utilizam esta especificação onde a mesma perfuratriz precisa alternar entre parede diafragma e trabalho de estacas ao longo da estação.
Perguntas Frequentes
Qual é a profundidade máxima de perfuração da perfuratriz rotativa YTR406DH?
A profundidade de perfuração depende da configuração específica e do comprimento do mastro selecionados. As perfuratrizes rotativas Yutong estão disponíveis em configurações que variam de aproximadamente 30 metros para modelos urbanos pequenos a mais de 100 metros para grandes máquinas de estacas profundas. Contate nossa equipe de engenharia para obter as especificações exatas para os requisitos do seu projeto.
Quais condições do solo esta perfuratriz pode lidar?
As perfuratrizes rotativas Yutong são projetadas para lidar com uma ampla gama de estratos, incluindo argila, areia, silte, cascalho e rocha moderadamente alterada. A ferramenta de perfuração adequada (trado, caçamba, tubo de testemunho ou martelo DTH) deve ser selecionada com base nas condições específicas do solo encontradas no seu local.
A perfuratriz rotativa YTR406DH é adequada para construção urbana?
Sim, especialmente os modelos elétricos e de autonomia estendida. Estes produzem zero emissões locais e níveis de ruído significativamente mais baixos em comparação com perfuratrizes a diesel, sendo ideais para projetos centrais urbanos próximos a áreas residenciais, hospitais e escolas, onde as regulamentações ambientais são rigorosas.
Qual é o prazo de entrega?
Os modelos padrão têm normalmente um prazo de 30‑60 dias a partir da confirmação do pedido, dependendo da configuração e do destino de envio. Opções personalizadas e ferramentas especiais podem exigir tempo adicional. Exportamos para mais de 60 países em todo o mundo com parceiros de logística confiáveis.
Qual suporte pós-venda a Yutong oferece?
A Yutong oferece suporte pós-venda abrangente, incluindo fornecimento de peças de reposição, treinamento do operador e assistência técnica remota. Nossa rede de serviço global cobre os principais mercados, e podemos enviar engenheiros aos locais do projeto para comissionamento e manutenção quando necessário.
A perfuratriz pode ser personalizada para requisitos específicos do projeto?
Absolutamente. A Yutong oferece opções de personalização, incluindo mastros estendidos, ferramentas de perfuração especializadas, configurações de cabine e sistemas de telemática. Nossa equipe de engenharia trabalha diretamente com os clientes para adequar a máquina a diâmetros de estaca, profundidades e condições do solo específicos.
A Yutong exporta para o meu país?
A Yutong Heavy Industries exporta máquinas de construção para mais de 60 países na Ásia, África, Oriente Médio, América do Sul e Europa Oriental. Estabelecemos redes de concessionárias e serviço nos principais mercados. Contate-nos para confirmar a disponibilidade na sua região.
