Visão Geral do Produto
O YTR300Dmax corta 2500 mm de diâmetro máximo de perfuração a até 56/84 m de profundidade, com 320 kN·m de torque rotativo e 294 kW no convés. Especificado onde o trabalho de estacas e paredes diafragma precisa de uma máquina que mantenha o torque em profundidade, em vez de uma lança maior.
52
Dimensão Principal
320
Potência / Torque
5～27
Métrica de Desempenho
Recursos de Desempenho
Perfura furos de 2500 mm de diâmetro, o que cobre a maioria das especificações de estacas de produção e paredes diafragma.
320 kN·m de torque rotativo são mantidos em profundidade sem travar em cascalhos e rocha alterada.
A capacidade de profundidade de 56/84 m permite que a sonda conclua uma seção completa entre trocas de haste.
Os 294 kW de potência instalada são dimensionados para o guincho, o avanço e as cargas rotativas, de modo que o motor nunca oscila nos metros mais difíceis.
Parâmetros Técnicos
| Diâmetro Máximo de Perfuração (mm) | 2500 |
|---|---|
| Profundidade Padrão de Perfuração (m) | 52 |
| Profundidade Máxima de Perfuração (m) | 56/84 |
| Modelo | DC13 |
| Fabricante | Scania |
| Potência Nominal (kW) | 294 |
| Torque Máximo (kN·m) | 320 |
| Velocidade de Rotação (r/min) | 5～27 |
| Marchas | Quatro Marchas |
| Força Máxima de Avanço (kN) | 270 |
| Força Máxima de Tração (kN) | 280 |
| Curso de Avanço (mm) | 6000 |
| Capacidade de Elevação (kN) | 330 |
| Velocidade Máxima de Descida (m/min) | 72 |
| Diâmetro do Cabo de Aço (mm) | 36 |
| Método de Montagem | Montado na Traseira |
| Capacidade de Elevação (1ª Camada) (kN) | 100 |
| Velocidade Máxima de Elevação (m/min) | 40 |
| Diâmetro do Cabo de Aço (mm) | 20 |
| Ângulo de Inclinação Frontal (°) | 3 |
| Ângulo de Inclinação Esquerda/Direita (°) | 3.5 |
| Largura da Sapata da Esteira (mm) | 800 |
| Força de Tração (kN) | 620 |
| Comprimento do Chassi (Entre Eixos) (mm) | 5180 |
| Largura de Trabalho (mm) | 4700 |
| Altura de Trabalho (mm) | 23425 |
| Comprimento de Transporte (mm) | 15350 |
| Altura de Transporte (mm) | 3650 |
| Largura de Transporte (mm) | 3400 |
| Peso de Trabalho (t) | 100 |
| Peso de Transporte (t) | 63 |
| Especificação da Haste de Perfuração Padrão | Haste com Trava Mecânica ф508-4X14.5m-200B (Profundidade de Perfuração 52m) |
| Especificação da Haste de Perfuração de Comprimento Máximo | Haste de Atrito ф508-6X17m-200B (Profundidade de Perfuração 93m) (Opcional) |
| Dimensões de Transporte da Haste Padrão (mm) | 15980*700*700 |
| Dimensões de Transporte da Haste de Comprimento Máximo (mm) | 18500*700*700 |

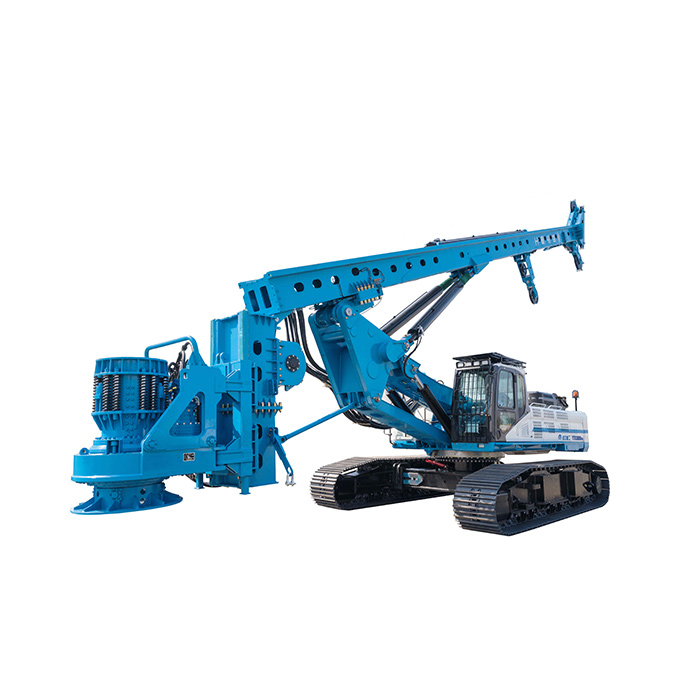

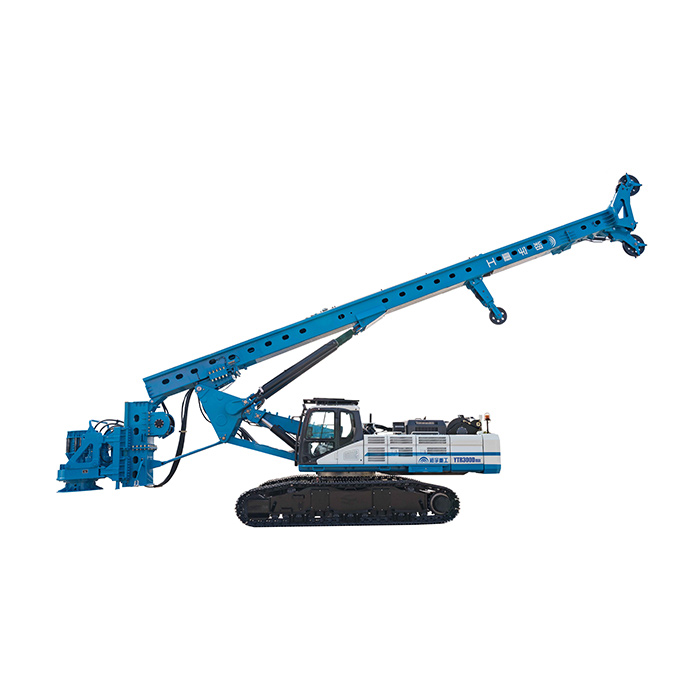

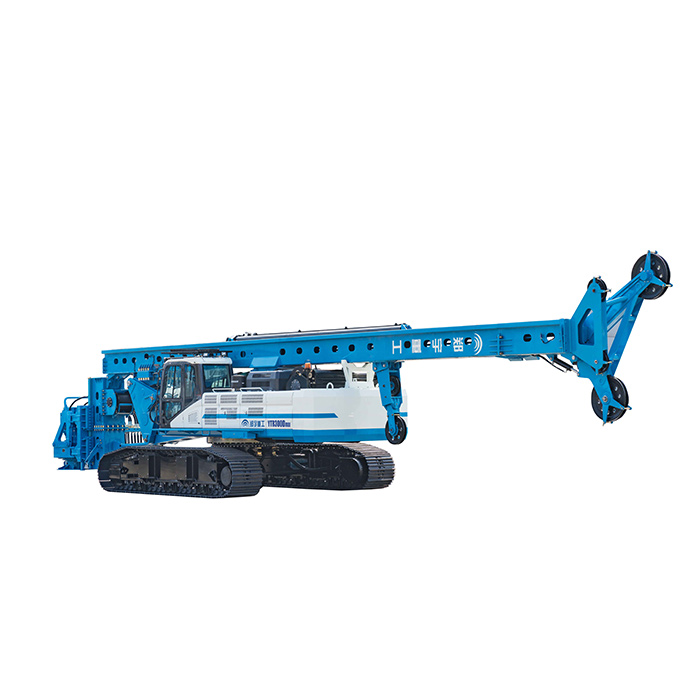

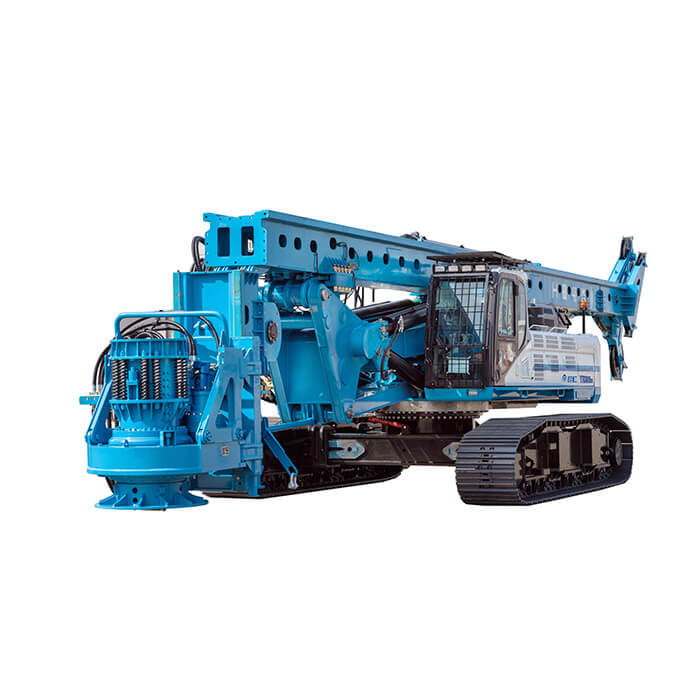

Sobre a Perfuratriz Rotativa YTR300Dmax
O YTR300Dmax da Yutong é uma sonda com o conjunto motriz Yutong comprovado, projetado em torno dos mm nominais de diâmetro e dos kN·m nominais de torque, com os kW nominais acionando o guincho, o avanço e a rotação—os números que um empreiteiro de estacas compara com o relatório do solo antes da mobilização.
A sonda é testada de fábrica no torque e na profundidade nominais: a deflexão do mastro, a temperatura do acionamento rotativo e a retenção do guincho são verificados conforme a especificação, e a sequência de manuseio da haste é validada para que a equipe mantenha os tempos de ciclo previsíveis no canteiro.
Escolher o YTR300Dmax começa com o programa de estacas e paredes diafragma: a Yutong dimensiona diâmetro, profundidade e torque a partir dos desenhos, e então dá suporte à sonda com peças de reposição, treinamento de operadores e serviço de campo nos mercados de exportação.
Produtos Relacionados
Perfuratriz Rotativa YTR360Dpro
Perfuratriz Rotativa YTR360Dpro fabricada pela Yutong Heavy Industries.
Ver Detalhes
Perfuratriz Rotativa YTR406DH
Perfuratriz Rotativa YTR406DH fabricada pela Yutong Heavy Industries.
Ver Detalhes
Perfuratriz Rotativa Elétrica de Alcance Estendido YTR266HE
Perfuratriz Rotativa Elétrica de Alcance Estendido YTR266HE fabricada pela Yutong Heavy Industries.
Ver DetalhesNotas de Engenharia & Aplicação
Para canteiros urbanos e de baixa emissão, o YTR300Dmax perfura os mm nominais de diâmetro nos kN·m nominais de torque e usa os kW nominais de potência instalada, com um conjunto motriz dimensionado para que o cabeçote rotativo nunca oscile nos metros mais difíceis—o que mantém os números de combustível e emissão em canteiros restritos. A curva de potência se mantém plana em toda a faixa de trabalho, de modo que as cargas rotativa, do guincho e do avanço nunca competem.
Estacas de produção em argilas rijas
O YTR300Dmax é normalmente licitado para estacas de produção onde o perfil do solo é argila rija sobre rocha alterada. O acionamento rotativo mantém a ferramenta nas argilas sem reduzir a velocidade do cabeçote, e o sistema de avanço mantém a penetração no cronograma através dos horizontes mais rijos. Os empreiteiros de estacas nessa função normalmente combinam a sonda com uma mesa de revestimento temporário, porque os tamanhos de furo para os quais o YTR300Dmax é avaliado precisam de suporte de revestimento através da argila superior até que a ferramenta se assente no soquete rochoso.
Perguntas Frequentes
Qual é a profundidade máxima de perfuração da perfuratriz rotativa YTR300Dmax?
A profundidade de perfuração depende da configuração específica e do comprimento do mastro selecionado. As perfuratrizes rotativas Yutong estão disponíveis em configurações que variam de aproximadamente 30 metros para modelos urbanos pequenos a mais de 100 metros para máquinas grandes de estacas profundas. Entre em contato com nossa equipe de engenharia para obter as especificações exatas para os requisitos do seu projeto.
Quais condições do solo esta sonda pode lidar?
As perfuratrizes rotativas Yutong são projetadas para lidar com uma ampla gama de estratos, incluindo argila, areia, silte, cascalho e rocha moderadamente alterada. A ferramenta de perfuração adequada (trado, caçamba, tambor nuclear ou martelo DTH) deve ser selecionada com base nas condições específicas do solo encontradas no seu canteiro.
A perfuratriz rotativa YTR300Dmax é adequada para construção urbana?
Sim, especialmente os modelos elétricos e de alcance estendido. Eles produzem zero emissões locais e níveis de ruído significativamente mais baixos em comparação com sondas a diesel, sendo ideais para projetos urbanos centrais próximos a áreas residenciais, hospitais e escolas, onde as regulamentações ambientais são rigorosas.
Qual é o prazo de entrega?
Os modelos padrão normalmente têm um prazo de 30 a 60 dias a partir da confirmação do pedido, dependendo da configuração e do destino de envio. Opções customizadas e ferramental especial podem exigir tempo adicional. Exportamos para mais de 60 países em todo o mundo com parceiros de logística confiáveis.
Qual suporte pós-venda a Yutong oferece?
A Yutong oferece suporte pós-venda abrangente, incluindo suprimento de peças de reposição, treinamento de operadores e assistência técnica remota. Nossa rede global de serviço cobre os principais mercados, e podemos enviar engenheiros aos canteiros para comissionamento e manutenção, quando necessário.
A sonda pode ser customizada para requisitos específicos do projeto?
Com certeza. A Yutong oferece opções de customização, incluindo mastros estendidos, ferramentas de perfuração especializadas, configurações de cabine e sistemas de telemetria. Nossa equipe de engenharia trabalha diretamente com os clientes para adequar a máquina a diâmetros de estaca, profundidades e condições do solo específicos.
A Yutong exporta para o meu país?
A Yutong Heavy Industries exporta máquinas de construção para mais de 60 países na Ásia, África, Oriente Médio, América do Sul e Europa Oriental. Estabelecemos redes de concessionárias e serviço nos principais mercados. Entre em contato para confirmar a disponibilidade na sua região.
