Visão Geral do Produto
O YTR206AE oferece 1800 mm de diâmetro, 51/64 m de profundidade e 206 kN·m de torque—os números que um empreiteiro verifica primeiro quando os documentos de licitação definem um tamanho de furo; o pacote de potência de 160 kW é dimensionado para as cargas do guincho e do avanço.
51/64
Dimensão Principal
206
Potência / Torque
7.5~30
Métrica de Desempenho
Recursos de Desempenho
Perfura furos de 1800 mm de diâmetro, o que cobre a maioria das especificações de estacas de produção e paredes diafragma.
206 kN·m de torque rotativo são mantidos em profundidade sem travar em cascalhos e rocha alterada.
A capacidade de profundidade de 51/64 m permite que a sonda conclua uma seção completa entre trocas de haste.
Parâmetros Técnicos
| Diâmetro Máximo de Perfuração (mm) | 1800 |
|---|---|
| Profundidade Máxima de Perfuração (m) | 51/64 |
| Torque Máximo (kN·m) | 206 |
| Velocidade de Rotação (r/min) | 7.5~30 |
| Potência (kW) | 160 |
| Capacidade de Elevação (kN) | 200 |
| Velocidade Máxima (m/min) | 75 |
| Diâmetro do Cabo de Aço (mm) | 28 |
| Potência (kW) | 160 |
| Capacidade de Elevação (kN) | 53 |
| Velocidade Máxima (m/min) | 40 |
| Diâmetro do Cabo de Aço (mm) | 16 |
| Avanço/Retorno (°) | 4/90 |
| Esquerda/Direita (°) | ±3 |
| Força de Avanço do Sistema de Avanço (kN) | 180 |
| Força de Tração do Sistema de Avanço (kN) | 180 |
| Curso do Sistema de Avanço (mm) | 4200 |
| Comprimento Total da Esteira (mm) | 5480 |
| Largura Expandida (mm) | 4300 |
| Largura Recolhida (mm) | 3200 |
| Largura da Esteira (mm) | 700 |
| Altura Operacional (mm) | 21233 |
| Largura de Transporte (mm) | 3200 |
| Altura de Transporte (mm) | 3610 (incl. cilindro de avanço) |
| Comprimento de Transporte (mm) | 15465 (incl. contrapeso e cabeçote) |
| Especificação da Haste de Perfuração Padrão | MZφ406-5X13.5m-200B |
| Haste com Trava Mecânica Opcional | JSφ406-4X14m-200B |
| Haste com Trava Mecânica Opcional | JSΦ406-4X13.5m-200B |
| Haste de Atrito Opcional | MZΦ406-5X14m-200B |

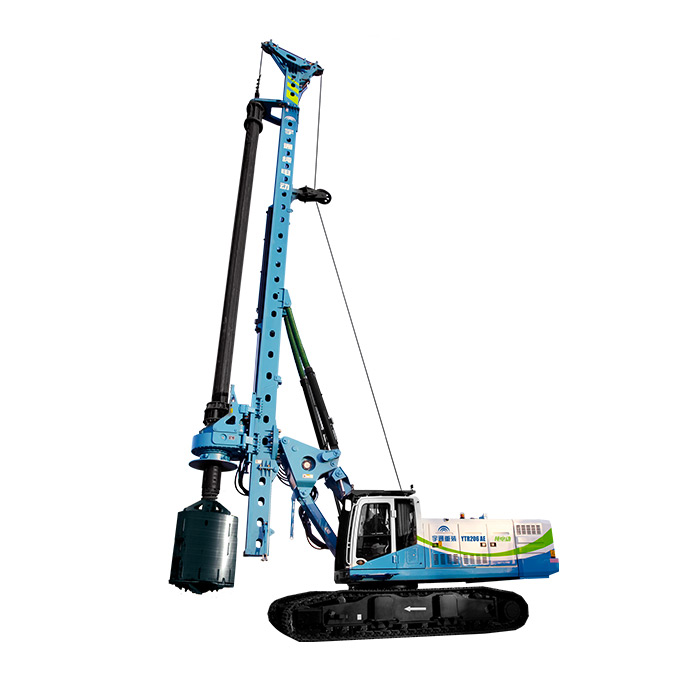

Sobre a Perfuratriz Rotativa Totalmente Elétrica YTR206AE
A perfuratriz rotativa YTR206AE usa uma transmissão totalmente elétrica e é classificada para os mm nominais de diâmetro com os kN·m nominais de torque rotativo nos kW nominais de potência instalada. A Yutong dimensiona o acionamento rotativo, o avanço e o guincho em conjunto, para que a sonda mantenha o torque em profundidade através de cascalhos e rocha alterada, em vez de trocar penetração por tamanho da lança.
O mastro, o manuseio da haste e o guincho são construídos como um sistema compatível: as trocas de haste são sequenciadas para que a equipe mantenha a penetração no cronograma, e o avanço e o acionamento rotativo são protegidos contra cargas de travamento em solo misto. Ensaios de carga e calibração de torque são executados em cada unidade antes de deixar a fábrica.
Selecionar o YTR206AE resume-se ao diâmetro do furo, à profundidade e ao perfil do solo no canteiro. A Yutong trabalha a partir dos desenhos de licitação para confirmar o diâmetro, a profundidade e o torque, depois adequa a sonda, as hastes e o ferramental ao contrato, com peças de reposição e suporte de campo disponíveis pela rede global de serviço.
Produtos Relacionados
Perfuratriz Rotativa Elétrica de Alcance Estendido YTR236HES
Perfuratriz Rotativa Elétrica de Alcance Estendido YTR236HES fabricada pela Yutong Heavy Industries.
Ver Detalhes
Perfuratriz Rotativa Elétrica de Alcance Estendido YTR266HE
Perfuratriz Rotativa Elétrica de Alcance Estendido YTR266HE fabricada pela Yutong Heavy Industries.
Ver DetalhesPerfuratriz Rotativa Elétrica
Perfuratriz Rotativa Elétrica fabricada pela Yutong Heavy Industries.
Ver DetalhesNotas de Engenharia & Aplicação
O YTR206AE perfura os furos de mm nominais de diâmetro com os kN·m nominais de torque rotativo onde o solo muda: o sistema de acionamento é mapeado para que o torque esteja disponível em profundidade sem travar o cabeçote rotativo, e os kW nominais de potência instalada cobrem o guincho, o avanço e a rotação em conjunto. Os empreiteiros de estacas usam a sonda onde o relatório do solo mostra lentes de cascalho ou rocha alterada, porque ela mantém a penetração em vez de disparar o rompedor.
Estacas de utilidade e de divisa
O YTR206AE mantém os trabalhos de estacas de utilidade e de divisa no cronograma: o chassi pequeno entra em compostos cercados e entre serviços, e o rotativo elétrico lida com os furos curtos e de pequeno diâmetro que esses trabalhos exigem. Os empreiteiros o operam como a unidade de mobilização rápida que protege a folga do programa, e o pacote AE significa que ele pode trabalhar dentro de edifícios e perto de vizinhos sensíveis ao ruído.
Perguntas Frequentes
Qual é a profundidade máxima de perfuração da perfuratriz rotativa totalmente elétrica YTR206AE?
A profundidade de perfuração depende da configuração específica e do comprimento do mastro selecionado. As perfuratrizes rotativas Yutong estão disponíveis em configurações que variam de aproximadamente 30 metros para modelos urbanos pequenos a mais de 100 metros para máquinas grandes de estacas profundas. Entre em contato com nossa equipe de engenharia para obter as especificações exatas para os requisitos do seu projeto.
Quais condições do solo esta sonda pode lidar?
As perfuratrizes rotativas Yutong são projetadas para lidar com uma ampla gama de estratos, incluindo argila, areia, silte, cascalho e rocha moderadamente alterada. A ferramenta de perfuração adequada (trado, caçamba, tambor nuclear ou martelo DTH) deve ser selecionada com base nas condições específicas do solo encontradas no seu canteiro.
A perfuratriz rotativa totalmente elétrica YTR206AE é adequada para construção urbana?
Sim, especialmente os modelos elétricos e de alcance estendido. Eles produzem zero emissões locais e níveis de ruído significativamente mais baixos em comparação com sondas a diesel, sendo ideais para projetos urbanos centrais próximos a áreas residenciais, hospitais e escolas, onde as regulamentações ambientais são rigorosas.
Qual é o prazo de entrega?
Os modelos padrão normalmente têm um prazo de 30 a 60 dias a partir da confirmação do pedido, dependendo da configuração e do destino de envio. Opções customizadas e ferramental especial podem exigir tempo adicional. Exportamos para mais de 60 países em todo o mundo com parceiros de logística confiáveis.
Qual suporte pós-venda a Yutong oferece?
A Yutong oferece suporte pós-venda abrangente, incluindo suprimento de peças de reposição, treinamento de operadores e assistência técnica remota. Nossa rede global de serviço cobre os principais mercados, e podemos enviar engenheiros aos canteiros para comissionamento e manutenção, quando necessário.
A sonda pode ser customizada para requisitos específicos do projeto?
Com certeza. A Yutong oferece opções de customização, incluindo mastros estendidos, ferramentas de perfuração especializadas, configurações de cabine e sistemas de telemetria. Nossa equipe de engenharia trabalha diretamente com os clientes para adequar a máquina a diâmetros de estaca, profundidades e condições do solo específicos.
A Yutong exporta para o meu país?
A Yutong Heavy Industries exporta máquinas de construção para mais de 60 países na Ásia, África, Oriente Médio, América do Sul e Europa Oriental. Estabelecemos redes de concessionárias e serviço nos principais mercados. Entre em contato para confirmar a disponibilidade na sua região.
