نمای کلی محصول
مدل: YTR230D/YTR300D | دسته: تجهیزات عملیات فونداسیون
دکل حفاری دوار چالزنی YTR230D/YTR300D برای عملیات حفاری چال معادن روباز و سنگ‌تراش‌ها ساخته شده است. این دکل حفاری هیدرولیک که روی شاسی کامیون سنگین (گزینه Caterpillar یا Doosan) نصب شده، نفوذ سریع چال را با کنترل دقیق عمق ارائه می‌دهد.
سنگین
کلاس ساخت
هیدرولیک
سیستم محرکه
خزنده/شاسی
تحرک
۱. پیکربندی‌های دو موتوره Doosan
YTR230D و YTR300D معماری اثبات‌شده مشترکی با موتورهای Doosan دارند: مدل ۲۳۰D از موتور ۲۳۰ کیلوواتی DE12TIA و مدل ۳۰۰D از موتور ۲۶۰ کیلوواتی DE12T استفاده می‌کنند و به ترتیب گشتاور ۲۳۰ و ۳۰۰ کیلونیوتن‌متر ارائه می‌دهند.
۲. محدوده قطر ۲۰۰۰ تا ۲۵۰۰ میلی‌متر
این جفت، قطر شمع ۲۰۰۰ میلی‌متر (۲۳۰D) و ۲۵۰۰ میلی‌متر (۳۰۰D) را پوشش می‌دهد، پس یک ناوگان می‌تواند بدون تغییر خانواده دکل، بین اندازه‌ها جابه‌جا شود.
۳. عمق چندمرحله‌ای عمیق
مدل ۲۳۰D به ۵۲/۶۸ متر و مدل ۳۰۰D به ۳۰/۵۲/۷۶ متر در چیدمان‌های قابل پیکربندی دکلره و میله می‌رسند و عمق را با طراحی شمع تطبیق می‌دهند.
۴. نیروهای پیش‌راند و کشش بالا
پیش‌راند ۲۱۵ کیلونیوتنی و کشش ۲۳۰ تا ۲۸۰ کیلونیوتنی، ابزار سنگین و بارهای میله چال‌های بزرگ در سنگ متراکم و هوازده را مدیریت می‌کند.
پارامترهای فنی
| YTR230D | YTR300D |
|---|---|
| 2000 | 2500 |
| 52/68 | 30/52/76 |
| DE12TIA | DE12T |
| Doosan کره جنوبی | Doosan کره جنوبی |
| 230 | 260 |
| 230 | 300 |
| 7~35 | 6~31 |
| 215 | 215 |
| 230 | 230 |
| 5330 | 5330 |
| 240 | 280 |
| 65 | 65 |
| 28 | 36 |
| عقب | عقب |
| 100 | 100 |
| 50 | 70 |
| 26 | 26 |
| 3 | 5 |
| ±3.5 | ±3.5 |
| 800 | 800 |
| 410 | 570 |
| 4950 | 5000 |
| 4300 | 4300 |
| 22420 | 20600/22300 |
| 16070 | 17260/19710 |
| 3575 | 3700 |
| 3000 3300 | 3000 |
| 72 | 100 |
| 60.8 | 85 |
| میله قفل φ440-4X14.5m-200B | لوله حفاری قفل‌شونده ۱۲ متری ۳ مفصلی φ508 |
| میله قفل φ440-4X15m-200B | لوله حفاری قفل‌شونده ۱۴٫۵ متری ۴ مفصلی φ508 |

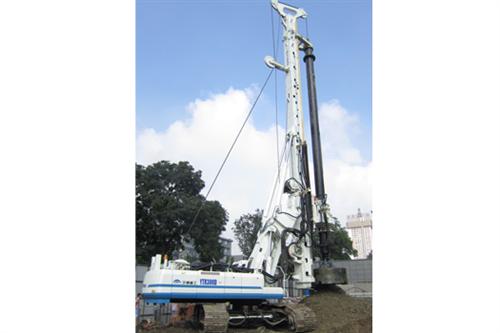

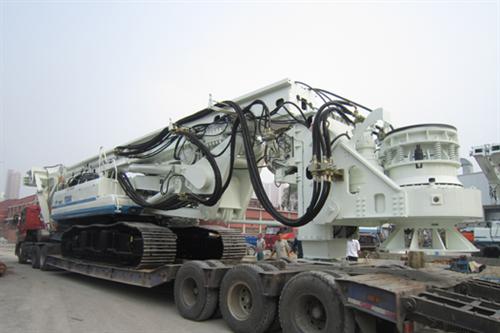

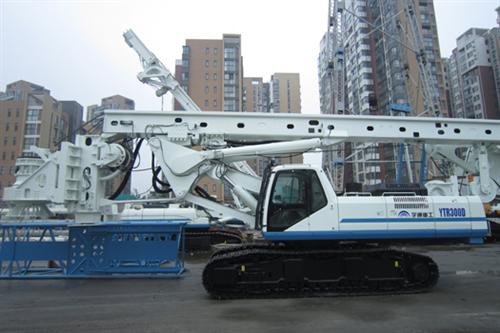

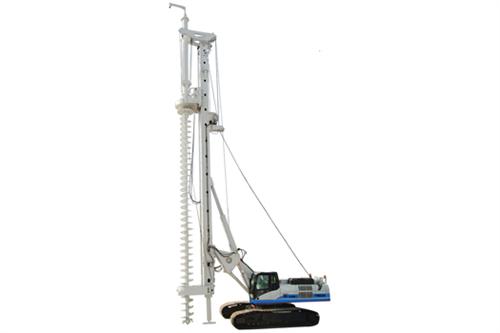

درباره دکل حفاری دوار چالزنی YTR230D/YTR300D
جفت YTR230D/YTR300D خانواده‌ای از دکل‌های فونداسیون سنگین با موتور Doosan هستند که شمع‌های ۲۰۰۰ تا ۲۵۰۰ میلی‌متری را در عمق ۵۲ تا ۷۶ متر پوشش می‌دهند. این دکل‌ها برای فونداسیون ساختمان‌های بزرگ، کارهای پل و پروژه‌های بندری که کار به انتخاب اندازه در یک طراحی اثبات‌شده نیاز دارد، مناسب‌اند.
چون دو مدل معماری و قطعات مشترک دارند، پیمانکاران می‌توانند خدمه، ابزار و نگهداری را در هر دو اندازه استاندارد کنند — که در برنامه‌های چندپروژه‌ای که قطر شمع بر اساس سازه متفاوت است، ارزشمند است.
انتخاب موتور Doosan پشتیبانی قطعات را در پروژه‌های بین‌المللی آشنا نگه می‌دارد. Yutong چیدمان دکلره و میله را با عمق موردنیاز پیکربندی می‌کند و از هر دو مدل از طریق راه‌اندازی، آموزش و تأمین قطعات پشتیبانی می‌کند.
چون هر دو مدل معماری مشترک دارند، یک ناوگان می‌تواند اپراتورها و نگهداری را در اندازه‌ها استاندارد کند و زمان آموزش و پیچیدگی قطعات یدکی را کاهش دهد. Yutong دکلره و مجموعه ابزار را با طراحی شمع هر پروژه پیکربندی می‌کند.
استانداردسازی روی خانواده D مشترک، به ناوگان فونداسیون اجازه می‌دهد از همان خدمه و قطعات یدکی در دو اندازه شمع استفاده کند، و Yutong در مورد چیدمان دکلره و ابزار برای طراحی شمع هر پروژه مشاوره می‌دهد.
مدیران ناوگان خانواده D مشترک را ترجیح می‌دهند، زیرا یک انبار قطعات و یک برنامه آموزش اپراتور هر دو اندازه را پوشش می‌دهد و پیچیدگی قراردادهای فونداسیون چندپروژه‌ای را کاهش می‌دهد.
محصولات مرتبط
دکل حفاری دوار چالزنی (Doosan Chassis)
دکل حفاری دوار چالزنی (Doosan Chassis) تولیدشده توسط Yutong Heavy Industries.
مشاهده جزئیات
YTR280C دکل حفاری دوار چالزنی
YTR280C دکل حفاری دوار چالزنی تولیدشده توسط Yutong Heavy Industries.
مشاهده جزئیات
YTR360C دکل حفاری دوار چالزنی
YTR360C دکل حفاری دوار چالزنی تولیدشده توسط Yutong Heavy Industries.
مشاهده جزئیاتتفاوت ۲۳۰D و ۳۰۰D چیست؟
مدل ۲۳۰D از موتور ۲۳۰ کیلوواتی Doosan DE12TIA و گشتاور ۲۳۰ کیلونیوتن‌متر برای شمع‌های ۲۰۰۰ میلی‌متری استفاده می‌کند؛ مدل ۳۰۰D از موتور ۲۶۰ کیلوواتی DE12T و گشتاور ۳۰۰ کیلونیوتن‌متر برای شمع‌های ۲۵۰۰ میلی‌متری.
به چه عمقی می‌رسند؟
مدل ۲۳۰D در چیدمان‌های قابل پیکربندی دکلره و میله به ۵۲/۶۸ متر و مدل ۳۰۰D به ۳۰/۵۲/۷۶ متر می‌رسد.
چرا خانواده مشترک را انتخاب کنیم؟
معماری مشترک به ناوگان اجازه می‌دهد اپراتورها، ابزار و نگهداری را در دو اندازه استاندارد کند و آموزش و پیچیدگی قطعات یدکی را کاهش دهد.
روی چه موتوری ساخته شده‌اند؟
موتورهای Doosan (DE12TIA و DE12T) — انتخابی آشنا و با پشتیبانی خوب در پروژه‌های بین‌المللی فونداسیون.
آیا می‌توانند در سنگ نشیمن کنند؟
با پیش‌راند ۲۱۵ کیلونیوتنی و کشش ۲۳۰ تا ۲۸۰ کیلونیوتنی و ابزار سنگ مناسب، سنگ هوازده تا متوسط را مدیریت می‌کنند؛ مقاومت سنگ را برای انتخاب ابزار تعیین کنید.
چگونه برای هر پروژه پیکربندی می‌شوند؟
مهندسان Yutong دکلره، تعداد میله و ابزار را با قطر و عمق شمع تنظیم می‌کنند، سپس راه‌اندازی و آموزش خدمه در سایت انجام می‌شود.
