معرفی محصول
مدل: YTQ165 | دسته: دکل حفاری ردیردار سوراخعمقی

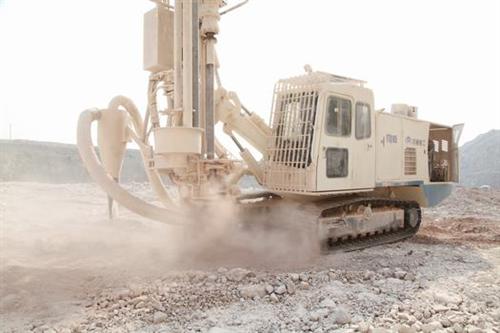

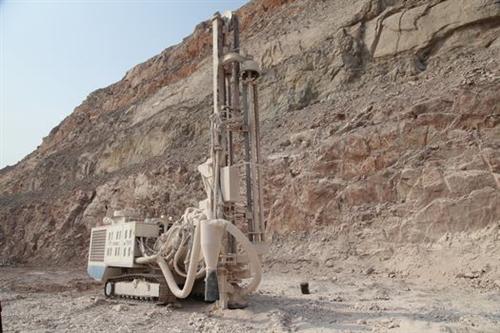

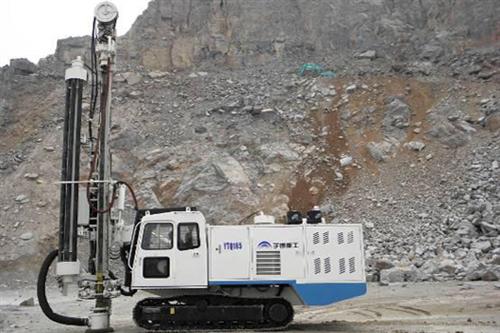

YTQ165 یک دکل حفاری سوراخعمقی (DTH) سطحی تمامهیدرولیک با گردوغبارگیر فشارقوی است که برای حفاری سوراخ انفجار در معادن روباز و سنگ‌شکن‌ها ساخته شده است. با وزن عملیاتی ۲۲ تن، موتور ۳۳۸ کیلووات و سیستم هیدرولیک ۲۸0 بار، نیروی پسکش قوی، سرعت پیشروی بالا و محدوده وسیع قطر سوراخ را در یک مجموعه خودکف و ردیردار گرد هم می‌آورد.
۲۲ t
بار نامی
۳۳۸ kW
توان
۳۰°
حداکثر شیب‌روی
کاربردهای دکل حفاری DTH سطحی
این دکل حفاری ردیردار DTH نخستین مرحله چرخه حفاری-انفجار در سنگ‌شکن‌های فلزی و آهکی، معادن شن‌وماسه و معادن روباز است. سوراخ‌های انفجار عمودی با قطر ۱۲۰ تا ۱۸۰ میلی‌متر و عمق تا ۳۰ متر استاندارد حفاری می‌کند و می‌تواند برای انفجار پیش‌شکاف و تولیدی تطبیق داده شود.
شاسی زیرین شیب‌روی ۳۰ درجه می‌دهد تا دکل بدون نیاز به کشنده جداگانه روی ردیاب‌های خود بین پله‌ها حرکت کند، در حالی که کمپرسور هوای یکپارچه نیاز به کمپرسور بکسلی را برطرف می‌کند.
Yutong این دکل حفاری ردیردار سوراخعمقی را با پشتیبانی صادرات جهانی و قطعات پس از فروش عرضه می‌کند و به معادن، سنگ‌شکن‌ها و پیمانکاران ساختمانی در سراسر آسیا، آفریقا، خاورمیانه و آمریکای لاتین خدمت می‌دهد.
نکات فنی برجسته YTQ165
سر گردان مستقل گشتاور تا ۳۹۰۰ نیوتن‌متر در ۰ تا ۱۰۰ دور بر دقیقه با کورس پیشروی ۵٫۶۶ متر و نیروی پسکش تا ۴۰ کیلونیوتن می‌دهد. کمپرسور روی شاسی ۲۰٫۷ کیلوگرم بر سانتی‌مترمربع در ۲۳ مترمکعب بر دقیقه برای شست‌وشوی تمیز و کارآمد سوراخ تأمین می‌کند. کنترل تمامهیدرولیک پیشروی نرم و هم‌ترازی دقیق سوراخ را فراهم می‌آورد.

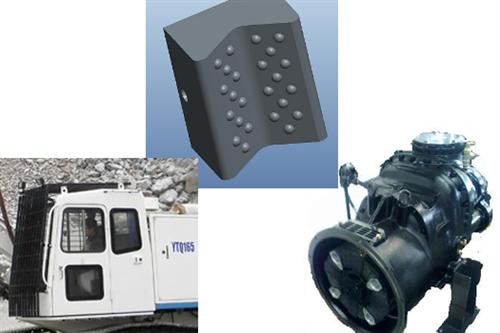

کابین پوشیده با تهویه گردوغبار از اپراتور در محیط پرغبار حفاری محافظت می‌کند و شاسی چرخ‌زنجیری با کفشک ۵۰۰ میلی‌متری فشار زمین را روی سطوح نرم پله پخش می‌کند.
چگونه دکل حفاری ردیردار سوراخعمقی مناسب را انتخاب کنیم
دکل حفاری DTH را بر اساس قطر سوراخ انفجار، عمق و ارتفاع پله انتخاب کنید: محدوده قطر ۱۲۰ تا ۱۸۰ میلی‌متر بیشتر کارهای شن‌وماسه و سنگ با سختی متوسط را پوشش می‌دهد. جریان کمپرسور را با اندازه چکش خود تأیید کنید و از Yutong بخواهید میله‌های حفاری، چکش‌ها و مته‌ها را با نوع سنگ شما تطبیق دهد.
بهعنوان تولیدکننده پیشرو دکل حفاری سوراخ انفجار، Yutong پیکربندی‌هایی — گزینه‌های سطل یا بدنه، بسته لاستیک، انتخاب کابین و گزینه‌های توان — ارائه می‌کند تا ماشین دقیقاً با چرخه کاری شما همخوان شود، نه با یک مشخصات عمومی.
پارامترهای فنی
| شرح | YTQ165 |
|---|---|
| وزن عملیاتی دستگاه کامل (kg) | 22000 |
| توان موتور (Kw) | 338 |
| نیروی کشش (kN) | 142 |
| سرعت حرکت (km/h) | 0~2.5 |
| شیب‌روی (°) | 30 |
| طول حمل‌ونقل (mm) | 9500 |
| ارتفاع حمل‌ونقل (mm) | 3700 |
| عرض حمل‌ونقل (mm) | 3200 |
| عرض ردیاب (mm) | 500 |
| فاصله دو محور (mm) | 2850 |
| کورس سر قدرت (mm) | 5660 |
| سرعت حرکت سر قدرت (m/min) | 18 |
| سرعت حرکت سریع سر قدرت (m/min) | 55 |
| حداکثر نیروی وارده (kN) | 40 |
| حداکثر نیروی پسکش (kN) | 40 |
| فشار سیستم (bar) | 280 |
| گشتاور سر قدرت (Nm) | 3900 |
| سرعت سر قدرت (r/min) | 0 ~100 |
| فرکانس ضربه (Min-1) | 820-1475 |
| انرژی تک‌ضربه (Nm) | 822 |
| فشار هوای کاری کمپرسور (kg/cm2 ) | 20.7 |
| دبی هوا کمپرسور (m3/min) | 23 |
| مته استاندارد (میله بیرونی) (mm) | φ114 |
| حداکثر عمق حفاری (m) | 30 استاندارد |
| قطر سوراخ حفاری φ(mm) | Φ120-φ180 استاندارد |
پرسش‌های متداول
YTQ165 چه قطر و عمق سوراخی می‌تواند حفاری کند؟
YTQ165 سوراخ‌های انفجار ۱۲۰ تا ۱۸۰ میلی‌متر را تا عمق حدود ۳۰ متر با میله‌های استاندارد حفاری می‌کند و با گزینه‌های ابزار می‌توان برای سوراخ‌های عمیق‌تر یا بزرگ‌تر پیکربندی کرد.
آیا دکل کمپرسور هوای خود را دارد؟
بله. کمپرسور یکپارچه ۲۰٫۷ کیلوگرم بر سانتی‌مترمربع در ۲۳ مترمکعب بر دقیقه می‌دهد، پس برای چکش‌های استاندارد DTH به کمپرسور بکسلی جداگانه نیازی نیست.
برای چه شرایط زمینی مناسب است؟
برای حفاری سوراخ انفجار سنگ در معادن روباز طراحی شده است، با ردیاب‌هایی که برای شیب‌روی ۳۰ درجه روی پله‌های معدن و کف سنگ‌شکن رتبه‌بندی شده‌اند.
گردوغبار چگونه کنترل می‌شود؟

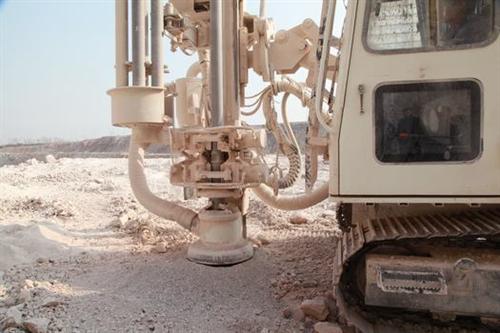

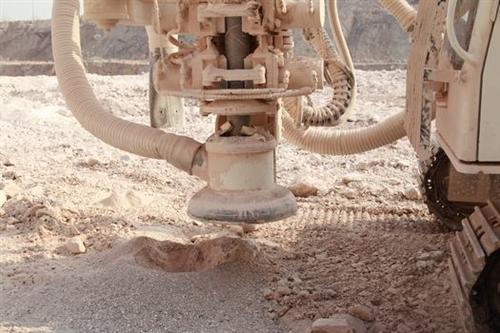

یک سیستم گردوغبارگیر فشارقوی روی میله حفاری و دهانه سوراخ را می‌پوشاند و گردوغبار معلق را کاهش داده و عمر مته را بهبود می‌بخشد.
آیا می‌توان آن را با بیل برقی یا هیدرولیک تطبیق داد؟
بله — دکل دقیقاً جلوی ابزار بارگیری پله می‌زند؛ Yutong می‌تواند در مورد الگوی سوراخ و بار سنگ برای تطبیق با بیل و طرح انفجار شما مشاوره دهد.
چه ابزاری زودتر فرسوده می‌شود؟
چکش‌ها، مته‌ها و میله‌های حفاری DTH مصرفی‌های اصلی‌اند؛ Yutong ابزار منطبق بهینه‌شده برای سختی سنگ شما را تأمین می‌کند.
