نمای کلی محصول
مدل: سری YTZ | دسته: تجهیزات عملیات فونداسیون

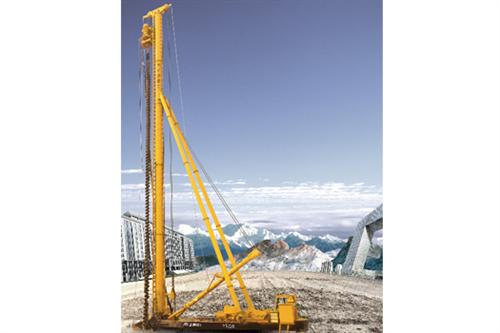

دکل حفاری مارپیچی یک دکل حفاری مارپیچ بلند است که برای اجرای شمع مارپیچ پیوسته (CFA) طراحی شده است. درایو تمام‌هیدرولیک و چرخش ۳۶۰ درجه آن امکان شمع‌کوبی کارآمد و کم‌صدا را در محیط‌های شهری فراهم می‌کند. این دکل در شمع‌های درجا حفاری‌شده برای ساختمان‌های مسکونی، پل‌های شهرداری و کارهای تقویت فونداسیون، به‌ویژه در لایه‌های خاک سست، ماسه و رس ماسه‌ای، برتری دارد.
φ400mm-φ800mm
بعد کلیدی
48.4kN.m
قدرت / گشتاور
46t
حداکثر بار / وزن
ویژگی عملکرد
۱. فناوری مارپیچ پرواز پیوسته
دکل حفاری مارپیچی از یک مارپیچ پرواز پیوسته بلند استفاده می‌کند تا حفاری کند و هم‌زمان خاک را به سطح منتقل نماید. این روش سوراخ‌های صاف و تمیز بدون دوغاب ایجاد می‌کند و نسبت به روش‌های مرسوم شمع درجا سریع‌تر و سازگارتر با محیط‌زیست است.
۲. درایو تمام‌هیدرولیک
همه عملکردها شامل چرخش، پیشروی، وینچ و Crowd به‌صورت هیدرولیک کنترل می‌شوند تا عملیاتی روان و واکنش‌گرا داشته باشند. سیستم هیدرولیک محافظت در برابر بار اضافی و کنترل دقیق سرعت را برای انواع خاک فراهم می‌کند.
۳. صدای کم و لرزش کم
در مقایسه با چکش‌های ضربه‌ای و شمع‌های ویبره‌ای، دکل مارپیچی با سطح صدای و لرزش به‌مراتب کمتری کار می‌کند. این امر آن را برای ساخت‌وساز شهری در نزدیکی مناطق مسکونی، بیمارستان‌ها و سازه‌های موجود مناسب می‌سازد.
۴. اجرای کارآمد شمع
دکل با حداقل جابه‌جایی خاک به نصب سریع شمع دست می‌یابد. بتن می‌تواند هم‌زمان با بیرون کشیدن از طریق لوله مارپیچ هدایت شود و یک شمع حفاری‌شده باکیفیت با ظرفیت باربری خوب در یک عملیات پیوسته ایجاد کند.
پارامترهای فنی
| قطر ایجاد سوراخ | φ400mm-φ800mm |
|---|---|
| حداکثر عمق حفاری | 400/26m, 500/26m, 600/26m, 800/20m |
| حداکثر گشتاور خروجی سر قدرت | 48.4kN.m |
| قدرت موتور سر قدرت | 2X55kW |
| حداکثر نیروی کشش (واینچ اصلی) | 300kN |
| ابعاد هنگام کار | 12mX5.2mX31.6m |
| ابعاد هنگام حمل‌ونقل | 10.5mX3.2mX3m |
| وزن کل (شامل دکل حفاری) | 46t |
| قطر ایجاد سوراخ | φ400mm-φ800mm |
| حداکثر عمق حفاری | 400/30m, 500/28m,600/26m, 800/22m |
| حداکثر گشتاور خروجی سر قدرت | 64.4kN.m |
| قدرت موتور سر قدرت | 2X55kW |
| حداکثر نیروی کشش (واینچ اصلی) | 300kN |
| ابعاد هنگام کار | 12mX5.7mX35.6m |
| ابعاد هنگام حمل‌ونقل | 10.5mX3.2mX3m |
| وزن کل (شامل دکل حفاری) | 52t |
درباره دکل حفاری مارپیچی
دکل حفاری مارپیچی یک دکل حفاری مارپیچ بلند است که برای اجرای شمع مارپیچ پیوسته (CFA) طراحی شده است. درایو تمام‌هیدرولیک و چرخش ۳۶۰ درجه آن امکان شمع‌کوبی کارآمد و کم‌صدا را در محیط‌های شهری فراهم می‌کند. این دکل در شمع‌های درجا حفاری‌شده برای ساختمان‌های مسکونی، پل‌های شهرداری و کارهای تقویت فونداسیون، به‌ویژه در لایه‌های خاک سست، ماسه و رس ماسه‌ای، برتری دارد.
Yutong Heavy Industries بیش از دو دهه است که ماشین‌آلات ساختمانی را مهندسی می‌کند و به مشتریان در بیش از ۶۰ کشور خدمات رسانده است. دکل حفاری مارپیچی بیانگر تعهد ما به تجهیزات بادوام و اثبات‌شده در میدان است که با پشتیبانی پس از فروش جهانی همراه است. هر دستگاه پیش از تحویل آزمون‌های سختگیرانه را می‌گذراند و تیم مهندسی ما مستقیماً با مشتریان همکاری می‌کند تا تجهیزات را برای شرایط خاص پروژه و الزامات مقرراتی پیکربندی کنند.
مزایای کلیدی انتخاب Yutong شامل هزینه مالکیت کل رقابتی، در دسترس بودن آسان قطعات یدکی، شرایط پرداخت و حمل‌ونقل انعطاف‌پذیر و پشتیبانی فنی مستقیم از کارخانه است. چه پیمانکار باشید، چه نماینده یا کارفرمای پروژه، تیم ما آماده است تا مشخصات فنی دقیق، مخاطبان مرجع و نمایش‌های حضوری را در صورت امکان ارائه دهد.
کاربردهای هدف: دکل شمع مارپیچ پرواز پیوسته، ماشین حفاری شمع مارپیچ بلند، ماشین‌آلات ساختمانی Yutong. برای استعلام درباره دکل حفاری مارپیچی، از جمله قیمت، زمان‌های تحویل و گزینه‌های سفارشی‌سازی، لطفاً امروز با تیم فروش صادراتی ما تماس بگیرید.
محصولات مرتبط
دکل حفاری رو به پایین زنجیری
دکل حفاری رو به پایین زنجیری ساخته‌شده توسط Yutong Heavy Industries.
مشاهده جزئیات
دکل حفاری دوار YTR230Dpro
دکل حفاری دوار YTR230Dpro ساخته‌شده توسط Yutong Heavy Industries.
مشاهده جزئیات
ماشین تراکم دینامیکی هیدرولیکی
ماشین تراکم دینامیکی هیدرولیکی ساخته‌شده توسط Yutong Heavy Industries.
مشاهده جزئیاتپرسشهای متداول
دکل حفاری مارپیچی چه قطرهایی از شمع را می‌تواند ایجاد کند؟
دکل حفاری مارپیچی معمولاً شمع‌های حفاری‌شده با قطر ۴۰۰ تا ۸۰۰ میلی‌متر و تا عمق ۲۶ تا ۳۰ متر ایجاد می‌کند. این بیشتر کاربردهای شمع درجا برای ساختمان‌ها، پل‌ها و زیرساخت‌ها را پوشش می‌دهد.
شمع‌کوبی مارپیچ پرواز پیوسته (CFA) چیست؟
شمع‌کوبی CFA از یک مارپیچ حلزونی بلند استفاده می‌کند که تا عمق طراحی حفاری می‌شود و سپس بتن در حالی که مارپیچ بیرون کشیده می‌شود، از طریق لوله توخالی پمپ می‌گردد. این کار یک شمع صاف و باکیفیت با حداقل جابه‌جایی خاک و بدون نیاز به لوله موقت ایجاد می‌کند.
چه شرایط زمینی مناسب است؟
حفاری مارپیچی در خاک‌های چسبنده، ماسه، سیلت و شن سست بهترین عملکرد را دارد. برای سنگ بسیار سخت یا لایه‌های سنگ‌ریزه متراکم که به ابزارهای حفاری متفاوتی نیاز دارند، کمتر مناسب است.
مقایسه CFA با شمع حفاری‌شده با لوله محافظ چگونه است؟
شمع‌کوبی CFA سریع‌تر، تمیزتر است و خاک اضافی کمتری نسبت به شمع‌های حفاری‌شده با لوله محافظ مرسوم تولید می‌کند. همچنین از صدای و لرزش کوبش ضربه‌ای اجتناب می‌کند. با این حال، در مقایسه با شمع‌های حفاری دوار بزرگ، محدودیت عمق و قطر دارد.
فرآیند بتن‌ریزی چگونه است؟
پس از حفاری تا عمق طراحی، بتن تحت فشار از طریق لوله توخالی مارپیچ پمپ می‌شود. با بیرون کشیدن آهسته مارپیچ، بتن سوراخ را پر می‌کند و خاک حفاری‌شده را به سمت بالا جابه‌جا می‌سازد. قفس‌های میلگرد پس از بتن‌ریزی قرار داده می‌شوند.
آیا Yutong به کشور من صادرات دارد؟
Yutong Heavy Industries ماشین‌آلات ساختمانی را به بیش از ۶۰ کشور در آسیا، آفریقا، خاورمیانه، آمریکای جنوبی و اروپای شرقی صادر می‌کند. ما شبکه‌های نمایندگی و خدمات را در بازارهای اصلی ایجاد کرده‌ایم. برای تأیید در دسترس بودن در منطقه خود با ما تماس بگیرید.
Yutong چه گارانتی ارائه می‌دهد؟
پوشش گارانتی استاندارد برای ۱۲ ماه از زمان تحویل یا سقف ساعت کاری توافق‌شده، هرکدام که زودتر فرا رسد، اعمال می‌شود. گزینه‌های گارانتی تمدیدشده در دسترس است. گارانتی نقص‌های ساخت در مواد و ساخت را پوشش می‌دهد.
