نمای کلی محصول
YTR406DH حداکثر قطر حفاری ۲۵۰۰ mm را تا عمق ۶۵/۱۰۰ متر می‌برد، با گشتاور چرخشی ۴۰۶ kN·m و ۳۳۱ kW روی دکل. جایی تعیین می‌شود که کار شمع و دیاغ دیافراگمی به ماشینی نیاز دارد که گشتاور را در عمق حفظ کند تا بوم بزرگ‌تر.
65
بعد کلیدی
331
قدرت / گشتاور
5～20
شاخص عملکرد
ویژگی عملکرد
چال‌هایی به قطر ۲۵۰۰ mm حفاری می‌کند، که بیشتر مشخصات شمع تولیدی و دیاغ دیافراگمی را پوشش می‌دهد.
گشتاور چرخشی ۴۰۶ kN·m در عمق بدون توقف در شن و سنگ هوازده حفظ می‌شود.
توان عمق ۶۵/۱۰۰ متر به دکل اجازه می‌دهد یک بخش کامل را بین تعویض لوله تمام کند.
توان نصب‌شده ۳۳۱ kW با بارهای وینچ، فشار و چرخشی مطابقت داده شده تا موتور هرگز در سخت‌ترین مترها به جستجو نیفتد.
پارامترهای فنی
| حداکثر قطر حفاری (mm) | 2500 |
|---|---|
| عمق حفاری استاندارد (m) | 65 |
| حداکثر عمق حفاری (m) | 65/100 |
| مدل موتور | DC13 076A |
| سازنده | Scania |
| توان نامی موتور (kW) | 331 |
| حداکثر گشتاور خروجی (kN·m) | 406 |
| سرعت چرخش (r/min) | 5～20 |
| دنده‌های هد قدرت | چهار دنده |
| حداکثر نیروی فشار (kN) | 300 |
| حداکثر نیروی کشش (kN) | 350 |
| کورس فشار (mm) | 6000 |
| ظرفیت بالابری (kN) | 400 |
| حداکثر سرعت پایین‌آوردن (m/min) | 68 |
| قطر سیم بکسل (mm) | 36 |
| روش نصب | نصب عقب |
| زاویه شیب عقب (°) | ۱۵ (شیب به عقب) |
| زاویه شیب چپ/راست (°) | 3.5 |
| عرض کفشک زنجیر (mm) | 800 |
| نیروی کشش (kN) | 720 |
| فاصله بین محورها (mm) | 5550 |
| عرض کاری (mm) | 5000 |
| ارتفاع کاری (mm) | 25780 |
| طول حمل (mm) | 19000 |
| ارتفاع حمل (mm) | 3550 |
| عرض حمل (mm) | 3500 |
| وزن کاری (t) | 122 |
| وزن حمل (t) | 75 |
| مشخصات لوله حفاری استاندارد | لوله قفل مکانیکی φ575-4X18m-200B (عمق حفاری ۶۵ متر) |
| مشخصات لوله حفاری حداکثر طول | لوله اصطکاکی φ575-6X18m-200B (عمق حفاری ۱۰۰ متر) |
| ابعاد حمل لوله حفاری استاندارد (mm) | 19500X860X860 |
| ابعاد حمل لوله حفاری حداکثر طول (mm) | 19500X860X860 |
درباره دکل حفاری دوار YTR406DH
YTR406DH Yutong یک دکل محرکه اثبات‌شده Yutong است که حول قطر نامی mm و گشتاور نامی kN·m مهندسی شده، با توان نامی kW که وینچ، فشار و چرخش را به حرکت درمی‌آورد—اعدادی که یک پیمانکار شمع‌کوب قبل از بسیج با گزارش خاک مقایسه می‌کند.
دکل در کارخانه در گشتاور و عمق نامی آزمایش می‌شود: انحراف دکل، دمای محرکه چرخشی و نگهداری وینچ بر اساس مشخصات بررسی می‌شوند و ترتیب مدیریت لوله اعتبارسنجی می‌شود تا تیم زمان چرخه قابل‌پیش‌بینی را در سایت حفظ کند.
انتخاب YTR406DH از برنامه شمع و دیاغ دیافراگمی آغاز می‌شود: Yutong قطر، عمق و گشتاور را از نقشه‌ها اندازه‌گذاری می‌کند، سپس با قطعات یدکی، آموزش اپراتور و خدمات میدانی در بازارهای صادراتی از دکل پشتیبانی می‌کند.
محصولات مرتبط
دکل حفاری دوار YTR300Dmax
دکل حفاری دوار YTR300Dmax ساخته‌شده توسط Yutong Heavy Industries.
مشاهده جزئیات

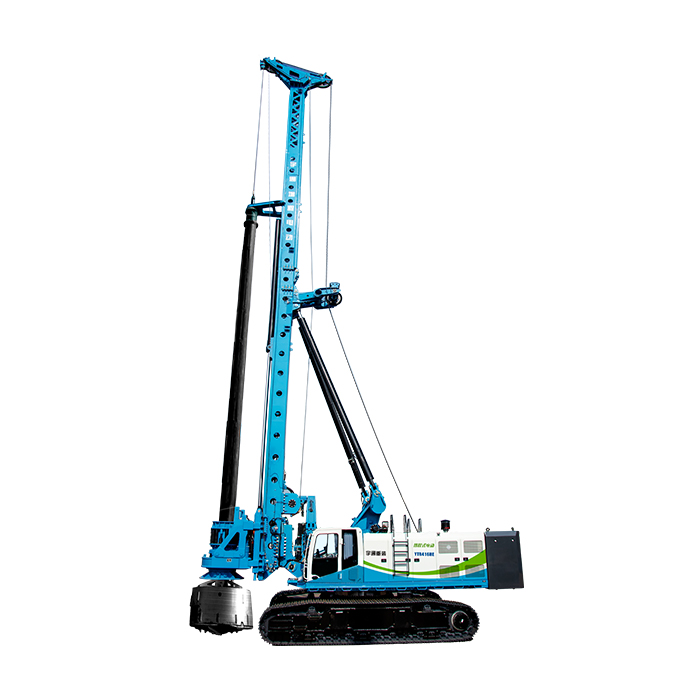

دکل حفاری دوار برقی افزایش‌دامنه YTR416HE
دکل حفاری دوار برقی افزایش‌دامنه YTR416HE ساخته‌شده توسط Yutong Heavy Industries.
مشاهده جزئیات
دکل حفاری دوار برقی افزایش‌دامنه YTR486HE
دکل حفاری دوار برقی افزایش‌دامنه YTR486HE ساخته‌شده توسط Yutong Heavy Industries.
مشاهده جزئیاتیادداشتهای مهندسی و کاربرد
YTR406DH برای بسیج بین پدها ساخته شده است: قطر نامی mm در یک بسته دکل و لوله که با دسترسی سایت منطبق می‌شود، با گشتاور نامی kN·m و توان نصب‌شده نامی kW روی حاملی که حمل را در محدوده قانونی نگه می‌دارد. پیمانکاران از دکل جایی استفاده می‌کنند که حرکت بین موقعیت‌های چال به اندازه خود نرخ حفاری اهمیت دارد.
دیاغ دیافراگمی و ابزار ترکیبی
برنامه‌های دیاغ دیافراگمی YTR406DH را با برشگرهای ترنچ یا ابزار گریب به کار می‌گیرند، جایی که کنترل گشتاور و دقت فشار مهم‌تر از قطر خام است. پاسخ هیدرولیکی دکل ابزار را به‌صورت مربعی در ترنچ نگه می‌دارد، و وینچ رشته ابزار سنگین را بدون جستجو مدیریت می‌کند. پیمانکاران کارهای خاک‌برداری عمیق این مشخصات را جایی اجرا می‌کنند که همان دکل باید در طول فصل بین کار دیاغ دیافراگمی و شمع جابجا شود.
پرسش‌های متداول
حداکثر عمق حفاری دکل حفاری دوار YTR406DH چقدر است؟
عمق حفاری به پیکربندی خاص و طول دکل انتخابی بستگی دارد. دکل‌های حفاری دوار Yutong در پیکربندی‌هایی از حدود ۳۰ متر برای مدل‌های شهری کوچک تا بیش از ۱۰۰ متر برای ماشین‌های شمع عمیق بزرگ عرضه می‌شوند. برای مشخصات دقیق پروژه خود با تیم مهندسی ما تماس بگیرید.
این دکل چه شرایط زمینی را می‌تواند مدیریت کند؟
دکل‌های حفاری دوار Yutong برای طیف گسترده‌ای از لایه‌های زمین از جمله رس، ماسه، سیلت، شن و سنگ هوازده متوسط طراحی شده‌اند. ابزار حفاری مناسب (ماردک، باکت، مغزه‌گیر یا چکش DTH) باید بر اساس شرایط خاص زمین در سایت شما انتخاب شود.
آیا دکل حفاری دوار YTR406DH برای ساخت شهری مناسب است؟
بله، به‌ویژه مدل‌های برقی و افزایش‌دامنه. این مدل‌ها آلایندگی محلی صفر و سطح سرعت به‌مراتب پایین‌تری نسبت به دکل‌های دیزلی تولید می‌کنند و برای پروژه‌های هسته شهری در نزدیکی مناطق مسکونی، بیمارستان‌ها و مدارس که مقررات زیست‌محیطی سختگیرانه دارند، ایده‌آل هستند.
زمان تحویل چقدر است؟
مدل‌های استاندارد معمولاً از زمان تأیید سفارش ۳۰ تا ۶۰ روز زمان تحویل دارند، که به پیکربندی و مقصد حمل‌ونقل بستگی دارد. گزینه‌های سفارشی و ابزار ویژه ممکن است زمان بیشتری نیاز داشته باشند. ما به بیش از ۶۰ کشور در سراسر جهان با شرکای لجستیک قابل‌اعتماد صادر می‌کنیم.
Yutong چه پشتیبانی پس از فروشی ارائه می‌دهد؟
Yutong پشتیبانی جامع پس از فروش از جمله تأمین قطعات یدکی، آموزش اپراتور و کمک فنی از راه دور ارائه می‌دهد. شبکه خدمات جهانی ما بازارهای اصلی را پوشش می‌دهد و در صورت نیاز می‌توانیم مهندسانی را برای راه‌اندازی و نگهداری به سایت‌های پروژه اعزام کنیم.
آیا دکل می‌تواند برای نیازهای خاص پروژه سفارشی‌سازی شود؟
قطعاً. Yutong گزینه‌های سفارشی‌سازی از جمله دکل‌های توسعه‌یافته، ابزارهای حفاری تخصصی، پیکربندی کابین و سیستم‌های تله‌ماتیک ارائه می‌دهد. تیم مهندسی ما مستقیماً با مشتریان همکاری می‌کند تا ماشین را با قطر شمع‌ها، عمق و شرایط زمین خاص مطابقت دهد.
آیا Yutong به کشور من صادر می‌کند؟
Yutong Heavy Industries ماشین‌آلات ساختمانی را به بیش از ۶۰ کشور در سراسر آسیا، آفریقا، خاورمیانه، آمریکای جنوبی و اروپای شرقی صادر می‌کند. ما شبکه‌های نمایندگی و خدمات در بازارهای اصلی ایجاد کرده‌ایم. برای تأیید در دسترس بودن در منطقه خود با ما تماس بگیرید.
