ابدأ من مخطط الأحمال، وليس الحمولة المعلنة
تحدث معظم أخطاء اختيار الرافعة الزاحفة في الخطوة الأولى: يقرأ شخص ما "سعة 55 طناً" من كتيب ويشتري رافعة لا تستطيع رفع أي شيء قرب 55 طناً عند نصف القطر الذي يتطلبه موقعه فعلاً. فالرقم المعلن هو أقصى رفع عند أدنى نصف قطر مع وزن موازن كامل. أما الرفعات الحقيقية فتتم عند أنصاف أقطار 8 و12 و18 متراً، حيث تنخفض السعة حاداً. والاختيار الجيد للرافعة الزاحفة هو أصغر ماكينة يغطي جدول أحمالها أثقل رفعاتك عند نصف قطر عملك الفعلي، مع هامش. فيما يلي شجرة القرار التي نتبعها مع العملاء، يليها تعريفات المعلمات التي عادة ما يتجادل حولها مهندسو الرفع.
شجرة القرار: خمسة أسئلة قبل أن تحدد مواصفات رافعة
1. أثقل رفع ونصف قطره. اذكر كل رفع حرج في المشروع: الوزن، والارتفاع، ونصف قطر العمل. أوجد أسوأ تركيبة. ثم افحص جدول الأحمال عند ذلك نصف القطر بالضبط. إذا قال الجدول 35 طناً عند 12 متراً ورفعك 30 طناً، فلديك هامش الـ15 بالمئة الذي يجعل المهمة قانونية.
2. ظروف أرض الموقع. الأرض اللينة غير المجهزة مع مسارات الوصول تفضّل المنصة الزاحفة مثل YTQU55HDS أو YTQU65HDS، التي يوزع ضغطها الأرضي المنخفض الوزن على مساحة جنزير عريضة. ويمكن للساحات الصلبة المعبدة استخدام رافعة شاحنة بدلاً منها.
3. طول الذراع وتكوينه. يحتاج عمل أبراج توربينات الرياح إلى ذراع رئيسي طويل أو ذراع رئيسي مع ذراع إضافي. ويحتاج نصب العوارض مسبقة الصب إلى ذراع أقصر عند نصف قطر أقرب. طابق عدة الذراع مع هندسة الرفع، وليس مع الحمولة بالطن فقط.
4. سهولة الحركة بين الرفعات. تستطيع الرافعة الزاحفة السير بين نقاط الرفع والحمل معلّق؛ لكنها لا تستطيع القيادة على الطرق العامة دون ناقلة منخفضة. وإذا كانت الرافعة تنتقل بين مواقع بعيدة يومياً، فمنطق النقل ووقت التركيب يهمان.
5. الميزانية والتكلفة الإجمالية. قارن سعر الشراء وتكلفة النقل ووقت التركيب والوقود والصيانة معاً. فقد تتفوق رافعة أكبر قليلاً ترفع في تركيب واحد على رافعة أصغر تحتاج حركتي تجهيز.
المعلمات التي يتجادل حولها المهندسون فعلياً
هذه المصطلحات الأربعة هي حيث "يقارن" مشتريان رافعتين غير قابلتين للمقارنة إطلاقاً. أفهم التعريفات بشكل صحيح وتصبح مقارنة الجدول نزيهة.
| المعامل | ما يعنيه فعلاً | كيف تستخدمه في الاختيار |
|---|---|---|
| السعة المقدرة عند نصف القطر | أقصى حمل تستطيع الرافعة رفعه عند نصف قطر عمل وتكوين ذراع معيّنين. | الرقم الذي يحدد فئة الرافعة. اقرأ الجدول دائماً عند نصف قطرك الفعلي، وليس عند الحد الأقصى المعلن. |
| نصف قطر العمل | المسافة الأفقية من مركز دوران الرافعة إلى خطاف الحمل. | قس أسوأ نصف قطر في الموقع. نصف القطر الأطول = سعة أقل. خطط لموضع الرافعة لتقليل نصف القطر في الرفعات الثقيلة. |
| ضغط الأرض | الحمل لكل وحدة مساحة تحت الجنازير، بالكيلوباسكال. | طابقه مع قدرة تحمل التربة. تحتاج الأرض اللينة ضغطاً أرضياً أقل أو أحصنة جنزير. |
| الوزن الموازن | الثقل الموازن في المؤخرة الذي يقاوم لحظة الانقلاب. | وزن موازن أكثر = سعة أكبر عند نصف القطر لكن نقل أثقل. يجب أن يطابق جدول الأحمال لكل رفع. |
| طول الذراع | البوصلة الممتدة للذراع الرئيسي أو الذراع الرئيسي مع الذراع الإضافي. | الذراع الأطول يقلل السعة. حدّد أقصر ذراع لا يزال يصل إلى الرفع. |
| كتلة الخطاف وعدد خطوط الحبل | عدد خطوط الحبل على الخطاف، وهو ما يحدد شد الخط المفرد. | خطوط أكثر = سعة أعلى لكن سرعة رفع أبطأ. طابقها مع وزن الحمل لزمن دورة فعّال. |
طابق الفئة مع الرفع: الرياح، الجسور، الصناعة، التعدين

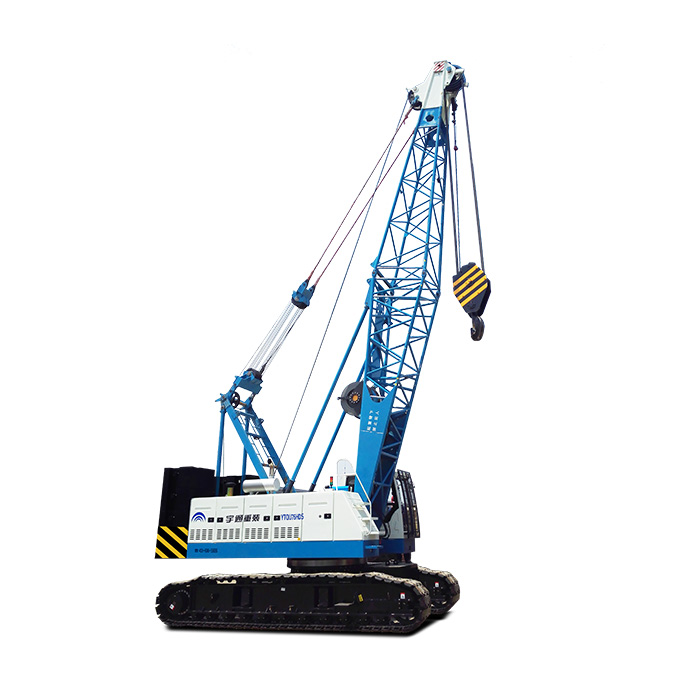

نصب مزارع الرياح. قطع البرج والكابينة ثقيلة وتحتاج بوصلة طويلة عند نصف القطر. فئة 75 إلى 100 طن — YTQU75HDS أو YTQU100HDS — تتعامل مع رفعات قطع البرج والكابينة على طرق الوصول الوعرة حيث يهم ضغط الرافعة الزاحفة الأرضي المنخفض.
نصب عوارض الجسور. تُرفع العوارض الخرسانية مسبقة الصب عند نصف قطر أقرب بذراع أقصر. وتناسب رافعة زاحفة من 55 إلى 65 طناً مثل مجموعة الرافعات الزاحفة الهيدروليكية أعمالَ الجسور متوسطة الباع على طرق وصول مؤقتة.
نصب المنشآت الصناعية. وحدات الهياكل الفولاذية وقطع الأوعية في المصافي والمصانع. وتوازن فئة 55 إلى 75 طناً بين السعة وسهولة الحركة داخل تخطيطات المصانع المقيدة.
ساحات التعدين والمحاجر. رفعات صيانة المعدات الثقيلة على أرض غير مجهزة. وقدرة الرافعة الزاحفة على العمل خارج الطرق دون وسائد دعامة هي العامل الحاسم مقارنة برافعة مثبتة على شاحنة مثل الرافعة المثبتة على شاحنة.
النقل والتركيب والتكلفة الإجمالية التي تحسم القرار
المقارنة النزيهة ليست سعة الرافعة على ورقة مواصفات؛ بل هي تكلفة التعبئة ووقت التجهيز والوقود طوال المشروع. يجب تفكيك الرافعة الزاحفة لنقلها على الطرق بناقلات منخفضة، ثم إعادة تجميعها ذاتياً في الموقع — وهو ما يستغرق نصف يوم إلى يوم حسب الفئة. وتنتصب سلسلة YTQU ذاتياً باستخدام ذراعها الهيدروليكي وناقل جنزيرها، فلا حاجة إلى رافعة مساعدة ثانية للتجهيز. قارن التعرفة اليومية زائد التعبئة برافعة شاحنة تقود إلى الموقع وتُجهز في ساعات لكنها لا تستطيع العمل على الأرض اللينة. فرفعة ليوم واحد على ساحة معبدة، قد تربح فيها رافعة الشاحنة في اللوجستيات. وأسبوع من الرفعات على طريق وصول لمزرعة رياح، تربح فيه الزاحفة في الإنتاجية.
| نوع الرافعة | التعبئة والنقل | وقت التجهيز | تحمل الأرض | الأنسب |
|---|---|---|---|---|
| رافعة زاحفة 55-75 طناً | ناقلة منخفضة، عدة شاحنات | نصف إلى يوم، تنتصب ذاتياً | أرض لينة غير مجهزة | الرياح، الجسور، الساحات خارج الطرق |
| رافعة زاحفة 100 طن | شاحنات أكثر، أثقل | يوم، قد تحتاج مساعدة | ضغط أرضي منخفض جداً | أبراج رياح ثقيلة، وحدات صناعية كبيرة |
| رافعة مثبتة على شاحنة | تقود على الطريق | 1-2 ساعة، أدوات تثبيت | سطح صلب معبد فقط | رفعات قصيرة، مواقع يصلها الطريق |
خمسة أخطاء نراها في المواقع الحقيقية
1. شراء الحمولة المعلنة، لا نصف القطر. ترفع رافعة 55 طناً 55 طناً عند نصف قطر 4 أمتار، وليس عند 15 متراً. اقرأ جدول الأحمال دائماً عند نصف قطرك الفعلي.
2. تجاهل ضغط الأرض. تغوص رافعة ثقيلة على طبقة أساس لينة، فتقلب الرفع. افحص قدرة تحمل التربة أو خطط لأحصنة الجنزير.
3. تصغير الوزن الموازن. العمل بوزن موازن خفيف لتوفير تكلفة النقل يضع الرافعة فوق لحظة انقلابها. طابق الوزن الموازن مع الجدول لأثقل رفع.
4. المبالغة في شراء طول الذراع. الذراع الأطول يقلل السعة عند كل نصف قطر. حدّد أقصر ذراع لا يزال يصل.
5. نسيان النقل والتركيب. قد تكون أرخص تعرفة يومية هي الأغلى عند إضافة التفكيك والناقلات المنخفضة ووقت التجهيز. ابنِ ميزانية التعبئة كاملة.
الأسئلة الشائعة
ما فئة سعة الرافعة الزاحفة التي أحتاجها فعلاً؟
ابدأ من أثقل رفع ونصف قطر عمله، وليس الحمولة المعلنة. افحص جدول الأحمال عند نصف القطر الدقيق لأسوأ رفع لديك وأضف هامش أمان من 15 إلى 25 بالمئة. فقد ترفع رافعة 55 طناً بضعة أطنان فقط عند نصف قطر 18 متراً.
رافعة زاحفة أم رافعة شاحنة — أيهما يناسب موقعي؟
ترفع الزاحفة وتنتقل على الجنزير دون تجهيز أدوات تثبيت وتعمل على الأرض اللينة. أما رافعة الشاحنة فتقود على الطريق السريع لكنها تحتاج أرضاً صلبة وأدوات تثبيت. اختر الزاحفة لمزارع الرياح ونصب الجسور والساحات خارج الطرق؛ واختر رافعة الشاحنة للرفعات القصيرة التي يصلها الطريق.
ما ضغط الأرض ولماذا يهم؟
ضغط الأرض هو الحمل لكل مساحة تحت الجنزير، بالكيلوباسكال. توزع الزاحفة الوزن على مساحة جنزير كبيرة فتعمل على أرض غير مجهزة. وإذا كان في موقعك طبقة أساس لينة، افحص ضغط الرافعة الأرضي مقابل قدرة تحمل التربة وأضف أحصنة جنزير إذا لزم الأمر.
كيف يغير تكوين الذراع سعة الرفع؟
الذراع الرئيسي، والذراع الرئيسي مع الإضافي، والذراع الإضافي المائل تحمل كلها جداول أحمال مختلفة. والذراع الأطول يقلل السعة عند كل نصف قطر. طابق عدة الذراع مع هندسة الرفع الفعلية: ذراع طويل لقمم أبراج الرياح، وذراع أقصر للعوارض مسبقة الصب ذات نصف القطر القريب.
رافعة زاحفة هيدروليكية أم بتحكم بالحبال؟
يوفر التحكم الهيدروليكي تحكماً أنعم في الحمل وسهولة أكبر في التموضع الدقيق لأعمال مثل وضع كابينة الرياح. أما التحكم بالحبال فأبسط صيانة في المناطق النائية ذات الخدمة المحدودة. وللرفعات الدقيقة المتكررة، يكون التحكم الهيدروليكي هو الخيار الأكثر أماناً.
كم أحتاج من الوزن الموازن؟
يقاوِم الوزن الموازن لحظة الانقلاب. فالوزن الموازن الأكبر يرفع السعة عند نصف القطر لكنه يزيد وزن النقل ووقت التركيب. طابقه دائماً مع جدول الأحمال لأثقل رفعاتك؛ والعمل بوزن موازن خفيف خطأ خطير.
ما مهلة التسليم للتصدير والضمان؟
تُشحن التكوينات القياسية خلال 4 إلى 8 أسابيع؛ وتستغرق حزم الذراع والوزن الموازن المخصصة 8 إلى 12 أسبوعاً. وتحمل الرافعة ضماناً لمدة 12 شهراً أو 2000 ساعة مع دعم قطع غيار عالمي ووثائق CE / ISO.
