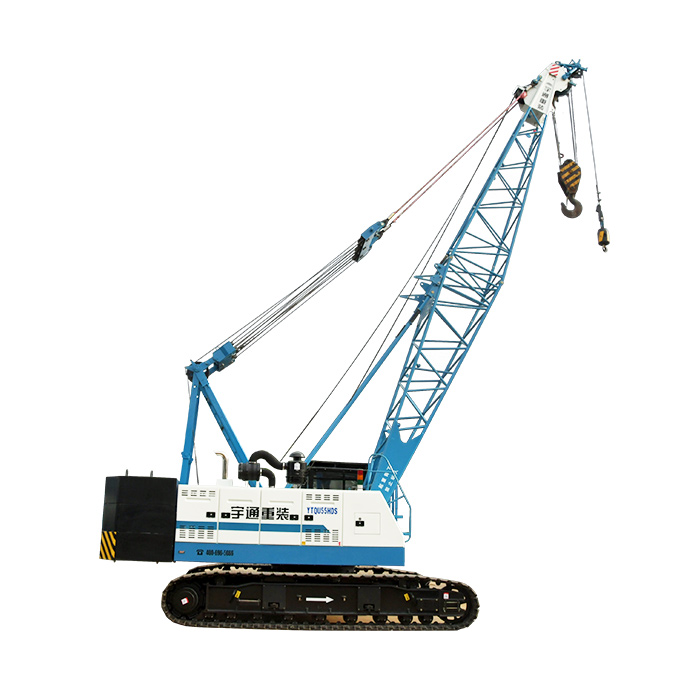

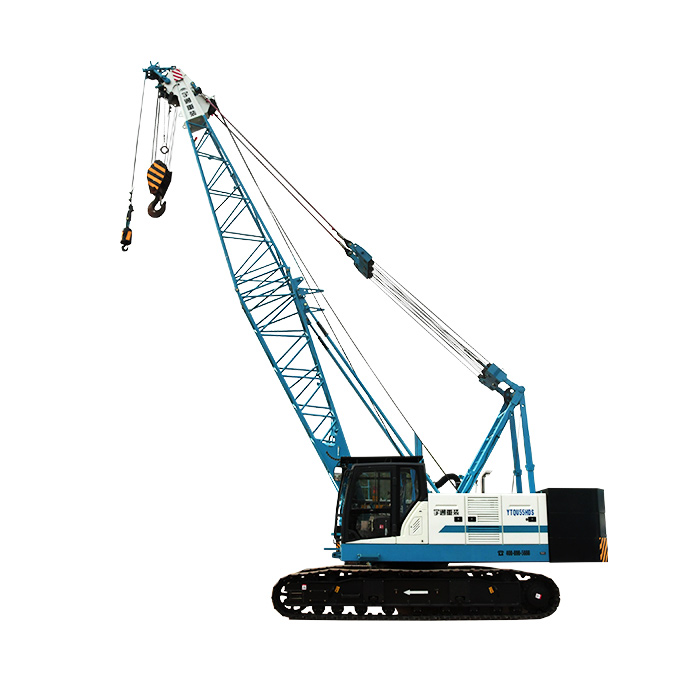

نظرة عامة على المنتج
ترفع DCEC 55 t في قدرتها القياسية. فئة القدرة هذه، مع هندسة الجنزير، تحدد ما يمكنها فعله في موقع مزدحم دون رافعة مساعدة ثانية.
Unit
YTQU55HDS
قدرة الرفع (طن·متر)
الذراع الرئيسي
13
الطول الأساسي للذراع (م)
ميزات الأداء
بقدرة مقدرة 55 t، مع مخطط أحمال يغطي أنصاف أقطار العمل التي تتطلبها فعلياً مهمة من هذه الفئة.
يتم تحديد الذراع الشبكي والونش والثقل الموازن معاً بحيث تُحفظ القدرة المقدرة عند نصف القطر، وليس فقط عند أدنى نصف قطر.
المعلمات الفنية
| YTQU55HDS | Unit |
|---|---|
| الذراع الرئيسي | قدرة الرفع (طن·متر) |
| الطول الأساسي للذراع (m) | 13 |
| أقصى طول للذراع الرئيسي (m) | 31 |
| زاوية ميل الذراع الرئيسي (°) | 30-80 |
| مضاعف الرفع الرئيسي | 8 |
| سرعة الحركة (km/h) | 0-1.45 |
| سرعة الدوران العلوي (rpm) | 0-2 |
| الونش الرئيسي | قطر سلك الحبل (مم) |
| أقصى سرعة للسلك (m/min) | 115 |
| أقصى قوة شد لسلك واحد (الطبقة الأولى) (kN) | 100 |
| طول السلك (m) | 95 |
| الونش المساعد | قطر سلك الحبل (مم) |
| أقصى سرعة للسلك (m/min) | 115 |
| أقصى قوة شد لسلك واحد (الطبقة الأولى) (kN) | 70 |
| طول السلك (m) | 170 |
| ونش الميل | قطر سلك الحبل (مم) |
| أقصى سرعة للسلك (m/min) | 65 |
| أقصى قوة شد لسلك واحد (الطبقة الأولى) (kN) | 90 |
| طول السلك (m) | 140 |
| المحرك | Model |
| القدرة (kW) | 154 |
| أقصى عزم (Nm/r/min) | 820/1300-1800 |
| الثقل الموازن (t) | 17 |
| قدرة الميل (%) | 40 |
| الوزن الكلي (t) | 51 (الذراع الأساسي) |
| متوسط ضغط الأرض (MPa) | 0.067 (الذراع الأساسي) |
| نوع الخطاف (t) | 5/30 |
| وزن نقل الماكينة الرئيسية (t) | 32 (بما في ذلك مقطع الذراع السفلي) |
| أبعاد نقل الماكينة الرئيسية | L x W x H (mm) |
| أقصى مواصفة دوران كامل (m) | 1.3 |
دليل الخبراء
رافعة YTQU55HDS (الطراز YTQU55HDS) هي رافعة مجنزرة هيدروليكية مصممة خصيصاً من Yutong Heavy Industries، مصممة لتركيب توربينات الرياح ووحدات المصانع البتروكيميائية ونصب جسور الجسور ورفع العناصر المسبقة الصب الثقيلة وعمليات دق الركائز.. كمواصفة قياسية، تعد الرافعة المجنزرة ذات الخدمة الشاقة YTQU55HDS آلة رفع متعددة الوظائف جديدة طورتها Yutong Heavy Equipment لتلبية طلب السوق على بناء الأساسات. وهي تتميز بذراع جمالون متعدد الأقسام كامل الدوران ودفع هيدروليكي بالكامل. الطراز: YTQU55HDS القدرة القصوى للرفع (طن): 55 ما يميز هذا المنصة هو تركيزه على هندسة الذراع الشبكية وقوة سحب ونش الرفع الهيدروليكي ومؤشر عزمة الحمل وحامل الجنزير ذاتي التثبيت للتعبئة السريعة في الموقع.. كل قرار إنشائي وهيدروليكي وكهربائي يُقاس بالإيقاع اليومي لمواقع العمل الحقيقية، حيث تحدد الموثوقية بين فترات الصيانة المجدولة الربحية مباشرة.
سيناريوهات التطبيق
ينشر المشغلون رافعة YTQU55HDS عبر مجموعة واسعة من الظروف. في الأساطيل البلدية والتجارية، يتم اختيارها لدورة العمل المتوقعة والتكلفة التشغيلية المنخفضة. في مشاريع الصناعة والبنية التحتية، تُختار عند تركيب توربينات الرياح ووحدات المصانع البتروكيميائية ونصب جسور الجسور ورفع العناصر المسبقة الصب الثقيلة وعمليات دق الركائز، حيث تتطلب الآلة أن تواكب الجداول الزمنية الطموحة. يتكيف المنصة أيضاً مع البيئات متعددة الاستخدامات — على سبيل المثال، الانتقال من أعمال الجمع أو الرفع نهاراً إلى العمل ليلاً أو خارج الوردية دون تغيير فئة المركبة.
أبرز المواصفات التقنية
تقدم YTQU55HDS الطراز YTQU55HDS؛ الذراع الرئيسي قدرة الرفع (طن·متر)؛ الطول الأساسي للذراع (م) 13؛ أقصى طول للذراع الرئيسي (م) 31؛ زاوية إمالة الذراع الرئيسي (°) 30-80؛ معامل الرفع الرئيسي 8. تحت الصفائح المعدنية، تؤكد الهندسة على هندسة الذراع الشبكية وقوة سحب ونش الرفع الهيدروليكي ومؤشر عزمة الحمل وحامل الجنزير ذاتي التثبيت للتعبئة السريعة في الموقع.. تُرتب عناصر التحكم حول المشغل وليس حول سهولة التجميع، وتُجمّع قطع التآكل بحيث يمكن إنجاز الصيانة الروتينية دون أدوات متخصصة. هذا الاهتمام بسهولة الخدمة هو ما يسمح للآلة بالحفاظ على قيمتها المتبقية على مدى أفق 10 سنوات.
إرشادات الاختيار
يعود اختيار التكوين الصحيح إلى مطابقة قدرة الرفع المقدرة عند نصف قطر العمل المطلوب مع أثقل رفعة، وتقييم تكوين طول الذراع حسب مزيج المشاريع، واختيار حزمة الثقل الموازن لتحسين تكلفة النقل.. ينبغي على المشترين أيضاً التخطيط للتكلفة الإجمالية للملكية: الطاقة أو الوقود لكل دورة عمل، وعمر الإطارات والمستهلكات، وفئة التأمين، ودعم ما بعد البيع المحلي. يساعد فريق الهندسة في Yutong العملاء بشكل روتيني على مقارنة تكوينين أو ثلاثة جنباً إلى جنب على أساس التكلفة لكل طن أو لكل دورة قبل اتخاذ قرار الشراء.
لماذا يوتونغ
Yutong Heavy Industries هي المشروع الأساسي لمجموعة Yutong، وتجمع بين تصنيع آلات البناء والمركبات ذات الأغراض الخاصة تحت سقف واحد. هذا التكامل الرأسي — من الهيكل والكابينة إلى البنية الفوقية ومجموعة الدفع الكهربائية — يعني أن رافعة YTQU55HDS تُسلَّم كنظام مضبوط بدلاً من تجميع مكونات من أطراف خارجية. يستفيد العملاء العالميون من حقوق الاستيراد والتصدير المستقلة ووثائق ISO وCE وشبكة قطع غيار وخدمة تغطي جنوب شرق آسيا والشرق الأوسط وإفريقيا وآسيا الوسطى.
حول YTQU55HDS
تُعد YTQU55HDS من Yutong رافعة بقدرة مقدرة 55 t ومصممة لدورة الأحمال في فئتها: الذراع والونش والحامل مضبوطة معاً بحيث تُحفظ الرفعات المقدرة عند أنصاف أقطار العمل، وتبقى أحمال المحاور ضمن الحدود الطرقية عند الانتقال بين المواقع.
تُخضع الوحدة لاختبار حمل عند القدرة المقدرة: يُقاس انحراف الذراع وتثبيت الونش واستقرار الدعامات عند أنصاف أقطار العمل، وتنتقل الرسوم البيانية الموثقة مع الماكينة ليعمل الفريق الموقعي ضمن الغلاف المعتمد.
بالنسبة لـ YTQU55HDS، تؤكد Yutong مخطط الأحمال مقابل خطة الرفع الخاصة بك قبل الإنتاج، ثم تدعم الوحدة بقطع الغيار والتدريب والخدمة الميدانية عبر أسواق التصدير.
ملاحظات هندسية وتطبيقية
ونش YTQU55HDS مضبوط حسب المهمة: قدرة مقدرة 55 t مع سرعة سلك وتثبيت مضبوطين مع الأحمال التي تديرها الأعمال. يستخدم مشغلو الرافعات YTQU55HDS حيث تحدد حركة الخطاف والوضع الدقيق الدورة، ويتم التحقق من الونش لحفظ شد السلك المقدر دون تذبذب قبل شحن الوحدة.
رافعة مجنزرة 55 t للانتقال بين المواقع
تُعد الرافعة الزاحفة YTQU55HDS الماكينة المناسبة للانتقال بين المواقع في فئة 55 t: ينتقل الحامل الزاحف وحزمة الذراع بين المنصات، ويغطي مخطط الأحمال الرفعات التي يخطط لها موقع البناء فعلياً. الونش والذراع مضبوطان لدورة العمل، وتتبع تهيئة الثقل الموازن خطة رفع الأسبوع. يشغّلها المقاولون حيث تنتقل الرافعة بين مواقع البناء بقدر رفعها.
الأسئلة الشائعة
ما هي قدرة الرفع / القدرة المقدرة لـ YTQU55HDS؟
صُممت YTQU55HDS حول قدرة مقدرة تناسب تركيب توربينات الرياح ووحدات المحطات البتروكيماوية ونصب جسور الكباري ورفع العناصر المسبقة الصب الثقيلة وأعمال ركائز الأساس. الأرقام الدقيقة مذكورة في جدول المعلمات الفنية أعلاه ويمكن تخصيصها حسب دورة عملك.
هل تتوفر YTQU55HDS بنسخة كهربائية أو طاقة جديدة؟
تقدم Yutong تهيئات كهربائية بالكامل وبمدى ممتد وديزل لهذه المنصة. يُنصح بالنسخ الكهربائية لأعمال تركيب توربينات الرياح ووحدات المحطات البتروكيماوية ونصب الكباري ورفع العناصر الثقيلة وركائز الأساس حيث يهم التشغيل عديم الانبعاثات وتكلفة الطاقة المنخفضة لكل دورة.
كيف أختار الرافعة الزاحفة الهيدروليكية المناسبة لمشروعي؟
ابدأ بمطابقة قدرة الرفع المقدرة عند نصف قطر العمل المطلوب مع أثقل رفعة، وقيم تهيئة طول الذراع حسب مزيج المشروع، واختر حزمة الثقل الموازن لتحسين تكلفة النقل. يمكن لفريقنا الهندسي مراجعة جدول الأحمال والمسار أو تخطيط الموقع ودورة العمل للتوصية بالتهيئة المثلى.
ما هي المدة الزمنية المعتادة والضمان؟
عادة ما يتم شحن التهيئات القياسية خلال 4–8 أسابيع؛ وقد تتطلب الهياكل العلوية المخصصة 8–12 أسبوعاً. تقدم Yutong ضماناً قياسياً لمدة 12 شهراً أو 2000 ساعة مع دعم عالمي لقطع الغيار.
هل يمكن تصدير YTQU55HDS إلى بلدي؟
نعم. تمتلك Yutong Heavy Industries حقوق استيراد وتصدير مستقلة وتورّد هذا الطراز للعملاء في جنوب شرق آسيا والشرق الأوسط وأفريقيا وآسيا الوسطى مع وثائق CE / ISO حسب الطلب.
