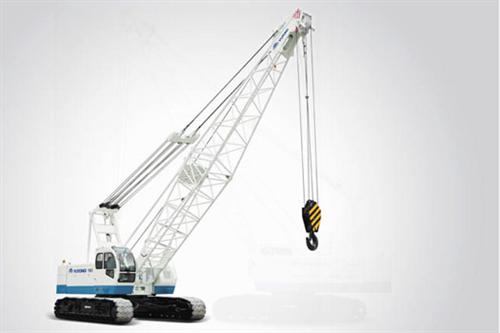

نظرة عامة على المنتج

الطراز: | الفئة: رافعة هيدروليكية زاحفة

تتميز الرافعة الزاحفة الهيدروليكية بأداء عالٍ وموثوقية عالية ومظهر جذاب، وقد وصلت إلى المستوى المتقدم بين المنتجات المماثلة في السوق المحلي. تُستخدم على نطاق واسع في النقل، والصناعة الكيميائية، ومشاريع حفظ المياه، وغيرها.

55-125 t

نطاق قدرة الرفع

13-73 m

نطاق طول الذراع الرئيسي

0-110 م/دقيقة

سرعة حبل الرافعة الرئيسية

استفسر الآن اطلب ورقة المواصفات

ميزات الأداء

1. الميزات

تعتمد الرافعة الزاحفة محرك Cummins ديزل عالي الأداء يلبي معيار الانبعاث GB II ويوفر مصدر طاقة موثوقاً واقتصادياً وصديقاً للبيئة.

2. الميزات

يتميز هيكل السحب بوجود قوس قابل للطي ممتد لتحسين ثبات الهيكل وفي نفس الوقت عدم التأثير على النقل الكلي.

3. الميزات

تتميز الرافعة الهيدروليكية الزاحفة بقوة دفع كبيرة، وقدرة قوية على الميلان، وموثوقية عالية باعتماد مخفض تروس كوكبي مدمج ومحرك تشغيل عالي العزم.

4. الميزات

باعتماد فرامل مزدوجة، فإن الرافعة الرئيسية، بوظيفة الإنزال الحر عالي السرعة، لا تحسن كفاءة العمل بشكل كبير فحسب، بل تضمن أيضاً موثوقية الفرامل.

5. الميزات

تضمن آلية رافعة الرفع المزودة بجهاز قفل السقاطة (يمكن أيضاً تجهيز الرافعة الرئيسية وفقاً لمتطلبات العميل) تحديد الموضع الآمن والموثوق للذراع والبضائع لتجنب الحوادث.

6. الميزات

يُشكل الذراع بلحام أنبوب إنشائي عالي القوة؛ يعتمد رأس الذراع بكرة نايلون تتميز بصلابة جيدة، ووزن خفيف، وقدرة حمل عالية.

7. الميزات

صُممت الرافعة الهيدروليكية الزاحفة بنظام تحكم هيدروليكي يتم التحكم فيه بالموجه، ومستشعر للحمل، بمزايا الأداء الحركي الدقيق العالي، والدقة العالية، والراحة والمرونة.

8. الميزات

تعتمد الرافعة الزاحفة آلية دوران بآلية انزلاق حر يمكن التحكم فيها لتحقيق تشغيل مستقر.

المعلمات الفنية

معلمات التكوين القياسي
المعلمات الفنية الرئيسية	الوحدة	YTQU55B	YTQU70	YTQU80	YTQU125
أقصى قدرة رفع	t	55	70	80	125
أقصى عزم رفع	t·m	55×3.8	72×3.8	80×4.3	117×6
طول الذراع الرئيسي / طول ذراع المساعدة الطويل	m	13~37	13~58	13~58	16~73
طول ذراع المساعدة	m	6.10~15.25	9~18	9~18	13~25
الطول الأقصى الكلي للذراع الرئيسي + ذراع المساعدة	m	43+15.25	43+18	49+18	61+25
زاوية رفع الذراع الرئيسي	°	30-80	30-80	30-80	30-80
سرعة رفع وإنزال الحبل للرافعة الرئيسية	m/min	0~110	0~100	0~79	0~80
سرعة رفع وإنزال الحبل للرافعة المساعدة	m/min	0~70	0~100	0~100	0~80
سرعة رفع وإنزال حبل الذراع	m/min	0~65	0~76	0~79	0~45
سرعة الدوران	r/min	0~2.2	2.3	0~3.3	0~1.65
سرعة الحركة	km/h	0~1.3	0~1.3	0~1.1	0~1.0
درجة الميلان (مع التجهيز الأساسي وإبقاء الكابينة للخلف)	%	40	30	30	30
قدرة المحرك المقدرة / سرعة الدوران	كيلوواط/دورة/دقيقة	132 كيلوواط/2000 دورة/دقيقة	160 كيلوواط/2200 دورة/دقيقة	194 كيلوواط/2200 دورة/دقيقة	215 كيلوواط/2100 دورة/دقيقة
طراز المحرك		Cummins 6BTAA5.9-C180	Cummins 6CTAA8.3-C215	Cummins 6CTAA8.3-C260	Cummins 6LTAA8.9-C295
الوزن الكلي (مع التجهيز الأساسي وأكبر خطاف رفع)	t	55	66	84	115
ضغط الجنزير على الأرض (مع التجهيز الأساسي)	MPa	0.069	0.074	0.08	0.08
كتلة الثقل الموازن	t	17.5	22.5	25	42
خطوة وصلات الجنزير	mm	3360(4520)	2500~4030	3390~4900	5400
عرض جنزير الزحف	mm	4890	5100	5470	6900
عرض جنزير الزحف	mm	760	800	850	1015
أقصى وزن نقل لقطعة واحدة	t	32	39.5	51.6	37
أقصى أبعاد نقل لقطعة واحدة (طول × عرض × ارتفاع)	mm	720×3360×3360	8135×3300×3445	8460×3390×3823	9150×3380×3400

دليل الخبراء

تعد الرافعة الهيدروليكية الزاحفة رافعة هيدروليكية زاحفة مصممة خصيصاً من Yutong Heavy Industries، صُممت لتركيب توربينات الرياح، ووحدات المصانع البتروكيميائية، ونصب جسور الجسور، ورفع العناصر مسبقة الصب الثقيلة، وأعمال دك الأساسات. كمعيار، تتميز الرافعة الهيدروليكية الزاحفة بأداء عالٍ وموثوقية عالية ومظهر جذاب، وقد وصلت إلى المستوى المتقدم بين المنتجات المماثلة في السوق المحلي. تُستخدم على نطاق واسع في النقل، والصناعة الكيميائية، ومشاريع حفظ المياه، وغيرها. ما يميز هذا المنصة هو تركيزها على هندسة الذراع الشبكي، وقوة شد حبل الرافعة الهيدروليكية، ومؤشر عزم الحمل، وهيكل الزحف الذاتي النصب للتعبئة السريعة في الموقع. كل قرار إنشائي وهيدروليكي وكهربائي يُقاس مقابل الإيقاع اليومي لمواقع العمل الحقيقية، حيث تحدد الموثوقية بين فترات الصيانة المجدولة الربحية مباشرة.

سيناريوهات التطبيق

ينشر المشغلون الرافعة الهيدروليكية الزاحفة عبر مجموعة واسعة من الظروف. في الأساطيل البلدية والتجارية، تُختار لدورة واجبها التي يمكن التنبؤ بها وتكلفتها التشغيلية المنخفضة. في المشاريع الصناعية والبنية التحتية، تُحدد حيث يطلب تركيب توربينات الرياح، ووحدات المصانع البتروكيميائية، ونصب جسور الجسور، ورفع العناصر مسبقة الصب الثقيلة، وأعمال دك الأساسات ماكينة يمكنها مجاراة الجداول الزمنية الطموحة. يتكيف المنصة أيضاً بشكل جيد مع البيئات متعددة الاستخدام — على سبيل المثال، الانتقال من أعمال الجمع أو الرفع النهارية إلى التشغيل الليلي أو خارج المناوبة دون تغيير فئة المركبة.

أبرز المواصفات التقنية

يقدم النطاق قدرة رفع أقصى 55-125 طناً مع أذرع رئيسية 13-73 م وسرعات حبل تصل إلى 110 م/دقيقة، مطابقة للأحمال ونصف القطر التي حُدد لها كل طراز. تحت الصفائح المعدنية، تؤكد الهندسة على هندسة الذراع الشبكي، وقوة شد حبل الرافعة الهيدروليكية، ومؤشر عزم الحمل، وهيكل الزحف الذاتي النصب للتعبئة السريعة في الموقع. تُرتب أدوات التحكم حول المشغل بدلاً من حول راحة التجميع، وتُجمّع مكونات التآكل حتى يمكن إكمال الخدمة الروتينية دون أدوات متخصصة. هذا الاهتمام بقابلية الخدمة هو ما يسمح للماكينة بالحفاظ على قيمتها المتبقية على مدى 10 سنوات.

إرشادات الاختيار

يختصر اختيار التهيئة الصحيحة في مطابقة قدرة الرفع المقدرة عند نصف قطر العمل المطلوب مع أثقل حمل، وتقييم تهيئة طول الذراع حسب مزيج المشاريع، واختيار حزمة الثقل الموازن لتحسين تكلفة النقل. يجب على المشترين أيضاً التخطيط للتكلفة الإجمالية للملكية: الطاقة أو الوقود لكل دورة عمل، وعمر الإطارات والمستهلكات، وفئة التأمين، والدعم المحلي لما بعد البيع. يساعد فريق الهندسة في Yutong العملاء بشكل روتيني على مقارنة تهيئتين أو ثلاث جنباً إلى جنب على أساس التكلفة للطن أو للدورة قبل قرار الشراء.

لماذا يوتونغ

تعد Yutong Heavy Industries المؤسسة الأساسية لمجموعة Yutong، وتجمع بين آلات البناء وتصنيع المركبات ذات الأغراض الخاصة تحت سقف واحد. هذا التكامل الرأسي — من الهيكل والكابينة إلى الهيكل العلوي ومجموعة نقل الحركة الكهربائية — يعني أن الرافعة الهيدروليكية الزاحفة تُسلَّم كنظام مضبوط بدلاً من تجميع مكونات طرف ثالث. يستفيد العملاء العالميون من حقوق الاستيراد والتصدير المستقلة، ومستندات ISO وCE، وشبكة قطع غيار وخدمة تغطي جنوب شرق آسيا والشرق الأوسط وأفريقيا وآسيا الوسطى.

الأسئلة الشائعة

ما هي قدرة الرفع / القدرة المقدرة؟

هندستها حول قدرة مقدرة مناسبة لتركيب توربينات الرياح، ووحدات المصانع البتروكيميائية، ونصب جسور الجسور، ورفع العناصر مسبقة الصب الثقيلة، وأعمال دك الأساسات. الأرقام الدقيقة مدرجة في جدول المعلمات الفنية أعلاه ويمكن تخصيصها لدورة واجبك.

هل يتوفر الطراز بنسخة كهربائية أو تعمل بطاقة جديدة؟

تقدم Yutong تهيئات كهربائية بالكامل وبمدى ممتد وديزل لهذه المنصة. يُنصح بالنسخ الكهربائية لأعمال تركيب توربينات الرياح ووحدات المحطات البتروكيماوية ونصب الكباري ورفع العناصر الثقيلة وركائز الأساس حيث يهم التشغيل عديم الانبعاثات وتكلفة الطاقة المنخفضة لكل دورة.

كيف أختار الرافعة الزاحفة الهيدروليكية المناسبة لمشروعي؟

ابدأ بمطابقة قدرة الرفع المقدرة عند نصف قطر العمل المطلوب مع أثقل رفعة، وقيم تهيئة طول الذراع حسب مزيج المشروع، واختر حزمة الثقل الموازن لتحسين تكلفة النقل. يمكن لفريقنا الهندسي مراجعة جدول الأحمال والمسار أو تخطيط الموقع ودورة العمل للتوصية بالتهيئة المثلى.

ما هي المدة الزمنية المعتادة والضمان؟

عادة ما يتم شحن التهيئات القياسية خلال 4–8 أسابيع؛ وقد تتطلب الهياكل العلوية المخصصة 8–12 أسبوعاً. تقدم Yutong ضماناً قياسياً لمدة 12 شهراً أو 2000 ساعة مع دعم عالمي لقطع الغيار.

هل يمكن تصدير هذا الطراز إلى بلدي؟

نعم. تمتلك Yutong Heavy Industries حقوق استيراد وتصدير مستقلة وتورّد هذا الطراز للعملاء في جنوب شرق آسيا والشرق الأوسط وأفريقيا وآسيا الوسطى مع وثائق CE / ISO حسب الطلب.
