نظرة عامة على المنتج
الطراز: YTQU100HDS | الفئة: رافعة هيدروليكية زاحفة

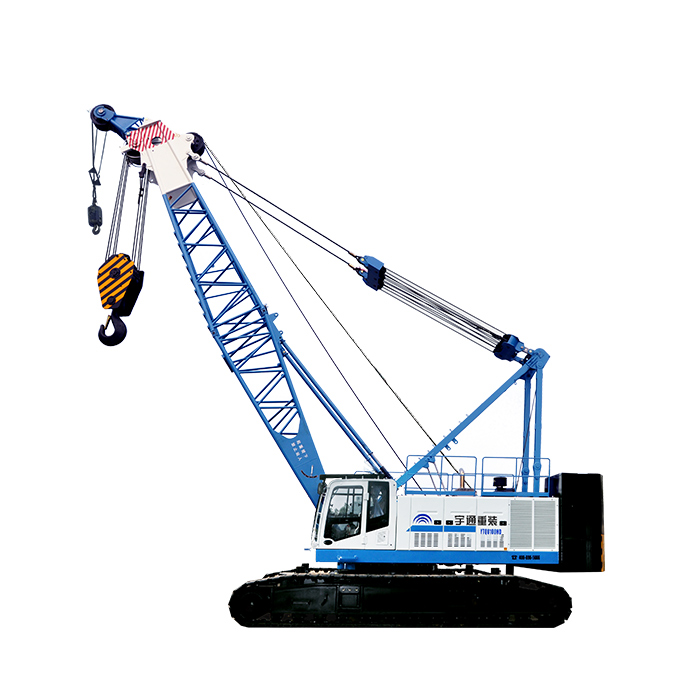

رافعة زاحفة للخدمة الشاقة YTQU100HDS‑1، حمولة رفع قصوى 100 طن، للرفع، والتقاط الحفر العميق، والدك الديناميكي، ونقل منصة الحفر، ماكينة بناء أساسات للخدمة الشاقة.
البند
YTQU100HDS-1
قدرة الرفع (t·m)
الذراع الرئيسي
13
الطول الأساسي للذراع (M)
ميزات الأداء
1. معلمات المنتج
YTQU100HDS-1 البند Parameters الذراع الرئيسي قدرة الرفع (t·m) 100×
2. معلمات المنتج
2 Basic Boom Length (m) 13 Max الذراع الرئيسي (m) 40 الذراع الرئيسي Luffing Angle (°) 30~80 معامل الرفع الرئيسي معامل الرفع الرئيسي 8 سرعة الحركة سرعة الحركة (km/h) 0-
3. معلمات المنتج
4 سرعة الدوران سرعة الدوران (rpm) 0-
4. معلمات المنتج
2 Main Winch قطر الحبل الفولاذي (mm) 32 أقصى سرعة حبل (m/min) 75 أقصى قوة شد للحبل المفرد (الطبقة الأولى) (kN) 245 طول الحبل (m) 150 Auxiliary Winch قطر الحبل الفولاذي (mm) 28/32 (إنزال سريع اختياري) أقصى سرعة حبل (m/min) 95/75 (اختياري) أقصى قوة شد للحبل المفرد (الطبقة الأولى) (kN) 175/245 (اختياري) طول الحبل (m) 150/150 (اختياري) الرافعة الثالثة (اختياري) قطر الحبل الفولاذي (mm) 28 (اختياري) أقصى سرعة حبل (m/min) 58 (اختياري) أقصى قوة شد للحبل المفرد (الطبقة الأولى) (kN) 176 (اختياري) طول الحبل (m) 150 (اختياري) Luffing Winch قطر الحبل الفولاذي (mm) 22 أقصى سرعة حبل (m/min) 64 أقصى قوة شد للحبل المفرد (الطبقة الأولى) (t)
5. معلمات المنتج
5 طول الحبل (m) 165 Engine الطراز DCEC L9CS4 400C Power (kW) 294 العزم المقدر 1800 نيوتن.م/1200-1400 دورة/دقيقة الثقل الموازن Rear الثقل الموازن (t) 33 Lower الثقل الموازن (t) 4 درجة الميلان درجة الميلان (%) 30 الوزن الكلي الوزن الكلي (t) 104 (الذراع الأساسي) ضغط الأرض متوسط ضغط الأرض (MPa)
6. معلمات المنتج
108 (الذراع الأساسي) نوع الخطاف نوع الخطاف (t) 15, 70 Main Machine Transport Dimensions الطول × العرض × الارتفاع (mm) 13320x3520x3540 Max Full Slewing Specification (m)
7. معلمات المنتج
6 *ملاحظة: نظراً لأن المنتج يُحدَّث ويُحسَّن باستمرار، فقد توجد اختلافات بين الرسوم التوضيحية ووصف الميزات والمعلمات الأدائية والمنتج الفعلي. يسري المنتج الفعلي.
المعلمات الفنية
| YTQU100HDS-1 | البند |
|---|---|
| الذراع الرئيسي | قدرة الرفع (t·m) |
| الطول الأساسي للذراع (m) | 13 |
| Max الذراع الرئيسي (m) | 40 |
| زاوية ميل الذراع الرئيسي (°) | 30~80 |
| مضاعف الرفع الرئيسي | معامل الرفع الرئيسي |
| سرعة الحركة | سرعة الحركة (km/h) |
| سرعة الدوران | سرعة الدوران (rpm) |
| الونش الرئيسي | قطر الحبل الفولاذي (mm) |
| أقصى سرعة للسلك (m/min) | 75 |
| أقصى قوة شد لسلك واحد (الطبقة الأولى) (kN) | 245 |
| طول السلك (m) | 150 |
| الونش المساعد | قطر الحبل الفولاذي (mm) |
| أقصى سرعة للسلك (m/min) | 95/75 (اختياري) |
| أقصى قوة شد لسلك واحد (الطبقة الأولى) (kN) | 175/245 (اختياري) |
| طول السلك (m) | 150/150 (اختياري) |
| الرافعة الثالثة (اختياري) | قطر الحبل الفولاذي (mm) |
| أقصى سرعة للسلك (m/min) | 58 (اختياري) |
| أقصى قوة شد لسلك واحد (الطبقة الأولى) (kN) | 176 (اختياري) |
| طول السلك (m) | 150 (اختياري) |
| ونش الميل | قطر الحبل الفولاذي (mm) |
| أقصى سرعة للسلك (m/min) | 64 |
| أقصى قوة شد للحبل المفرد (الطبقة الأولى) (t) | 12.5 |
| طول السلك (m) | 165 |
| المحرك | الطراز |
| القدرة (kW) | 294 |
| العزم المقدر | 1800 نيوتن.م/1200-1400 دورة/دقيقة |
| الثقل الموازن | Rear الثقل الموازن (t) |
| Lower الثقل الموازن (t) | 4 |
| درجة الميلان | درجة الميلان (%) |
| الوزن الكلي | الوزن الكلي (t) |
| ضغط الأرض | متوسط ضغط الأرض (MPa) |
| نوع الخطاف | نوع الخطاف (t) |
| أبعاد نقل الماكينة الرئيسية | الطول × العرض × الارتفاع (mm) |
| أقصى مواصفة دوران كامل (m) | 2.6 |
دليل الخبراء
تعد رافعة YTQU100HDS-1 (الطراز YTQU100HDS) رافعة هيدروليكية زاحفة مصممة خصيصاً من Yutong Heavy Industries، صُممت لتركيب توربينات الرياح، ووحدات المصانع البتروكيميائية، ونصب جسور الجسور، ورفع العناصر مسبقة الصب الثقيلة، وأعمال دك الأساسات. كمعيار، تعد YTQU100HDS-1 رافعة زاحفة للخدمة الشاقة مخصصة حسب طلب السوق لأعمال الأساسات الدورية. إلى جانب تلبية متطلبات الرفع العادية، يمكن لهذه المعدات أيضاً تنفيذ مهام مثل حفر حفر الأساسات العميقة، وقف الحبل المفرد (المزدوج)، والدك الديناميكي بالاقتران مع آلات دحرجة الأنابيب أو منصات الحفر كاملة الدوران. أقصى قدرة رفع عند طول الذراع الأساسي هي 100 طن، ومع ذراع بطول 22 متراً، يمكنها نقل منصات الحفر كاملة الدوران التي لا يزيد وزنها عن 65 طناً. الطراز: YTQU100HDS-1 أقصى قدرة رفع (t): 100 ما يميز هذا المنصة هو تركيزها على هندسة الذراع الشبكي، وقوة شد حبل الرافعة الهيدروليكية، ومؤشر عزم الحمل، وهيكل الزحف الذاتي النصب للتعبئة السريعة في الموقع. كل قرار إنشائي وهيدروليكي وكهربائي يُقاس مقابل الإيقاع اليومي لمواقع العمل الحقيقية، حيث تحدد الموثوقية بين فترات الصيانة المجدولة الربحية مباشرة.
سيناريوهات التطبيق
ينشر المشغلون رافعة YTQU100HDS-1 عبر مجموعة واسعة من الظروف. في الأساطيل البلدية والتجارية، تُختار لدورة واجبها التي يمكن التنبؤ بها وتكلفتها التشغيلية المنخفضة. في المشاريع الصناعية والبنية التحتية، تُحدد حيث يطلب تركيب توربينات الرياح، ووحدات المصانع البتروكيميائية، ونصب جسور الجسور، ورفع العناصر مسبقة الصب الثقيلة، وأعمال دك الأساسات ماكينة يمكنها مجاراة الجداول الزمنية الطموحة. يتكيف المنصة أيضاً بشكل جيد مع البيئات متعددة الاستخدام — على سبيل المثال، الانتقال من أعمال الجمع أو الرفع النهارية إلى التشغيل الليلي أو خارج المناوبة دون تغيير فئة المركبة.
أبرز المواصفات التقنية
تقدم YTQU100HDS الطراز YTQU100HDS-1 في البند؛ الذراع الرئيسي في قدرة الرفع (t·m)؛ الطول الأساسي للذراع (m) في 13؛ أقصى ذراع رئيسي (m) في 40؛ زاوية رفع الذراع الرئيسي (°) في 30~80؛ معامل الرفع الرئيسي في معامل الرفع الرئيسي. تحت الصفائح المعدنية، تؤكد الهندسة على هندسة الذراع الشبكي، وقوة شد حبل الرافعة الهيدروليكية، ومؤشر عزم الحمل، وهيكل الزحف الذاتي النصب للتعبئة السريعة في الموقع. تُرتب أدوات التحكم حول المشغل بدلاً من حول راحة التجميع، وتُجمّع مكونات التآكل حتى يمكن إكمال الخدمة الروتينية دون أدوات متخصصة. هذا الاهتمام بقابلية الخدمة هو ما يسمح للماكينة بالحفاظ على قيمتها المتبقية على مدى 10 سنوات.
إرشادات الاختيار
يختصر اختيار التهيئة الصحيحة في مطابقة قدرة الرفع المقدرة عند نصف قطر العمل المطلوب مع أثقل حمل، وتقييم تهيئة طول الذراع حسب مزيج المشاريع، واختيار حزمة الثقل الموازن لتحسين تكلفة النقل. يجب على المشترين أيضاً التخطيط للتكلفة الإجمالية للملكية: الطاقة أو الوقود لكل دورة عمل، وعمر الإطارات والمستهلكات، وفئة التأمين، والدعم المحلي لما بعد البيع. يساعد فريق الهندسة في Yutong العملاء بشكل روتيني على مقارنة تهيئتين أو ثلاث جنباً إلى جنب على أساس التكلفة للطن أو للدورة قبل قرار الشراء.
لماذا يوتونغ
تعد Yutong Heavy Industries المؤسسة الأساسية لمجموعة Yutong، وتجمع بين آلات البناء وتصنيع المركبات ذات الأغراض الخاصة تحت سقف واحد. هذا التكامل الرأسي — من الهيكل والكابينة إلى الهيكل العلوي ومجموعة نقل الحركة الكهربائية — يعني أن رافعة YTQU100HDS-1 تُسلَّم كنظام مضبوط بدلاً من تجميع مكونات طرف ثالث. يستفيد العملاء العالميون من حقوق الاستيراد والتصدير المستقلة، ومستندات ISO وCE، وشبكة قطع غيار وخدمة تغطي جنوب شرق آسيا والشرق الأوسط وأفريقيا وآسيا الوسطى.
الأسئلة الشائعة
ما هي قدرة الرفع / القدرة المقدرة لـ YTQU100HDS؟
صُممت YTQU100HDS حول قدرة مقدرة تناسب تركيب توربينات الرياح ووحدات المحطات البتروكيماوية ونصب جسور الكباري ورفع العناصر المسبقة الصب الثقيلة وأعمال ركائز الأساس. الأرقام الدقيقة مذكورة في جدول المعلمات الفنية أعلاه ويمكن تخصيصها حسب دورة عملك.
هل تتوفر YTQU100HDS بنسخة كهربائية أو طاقة جديدة؟
تقدم Yutong تهيئات كهربائية بالكامل وبمدى ممتد وديزل لهذه المنصة. يُنصح بالنسخ الكهربائية لأعمال تركيب توربينات الرياح ووحدات المحطات البتروكيماوية ونصب الكباري ورفع العناصر الثقيلة وركائز الأساس حيث يهم التشغيل عديم الانبعاثات وتكلفة الطاقة المنخفضة لكل دورة.
كيف أختار الرافعة الزاحفة الهيدروليكية المناسبة لمشروعي؟
ابدأ بمطابقة قدرة الرفع المقدرة عند نصف قطر العمل المطلوب مع أثقل رفعة، وقيم تهيئة طول الذراع حسب مزيج المشروع، واختر حزمة الثقل الموازن لتحسين تكلفة النقل. يمكن لفريقنا الهندسي مراجعة جدول الأحمال والمسار أو تخطيط الموقع ودورة العمل للتوصية بالتهيئة المثلى.
ما هي المدة الزمنية المعتادة والضمان؟
عادة ما يتم شحن التهيئات القياسية خلال 4–8 أسابيع؛ وقد تتطلب الهياكل العلوية المخصصة 8–12 أسبوعاً. تقدم Yutong ضماناً قياسياً لمدة 12 شهراً أو 2000 ساعة مع دعم عالمي لقطع الغيار.
هل يمكن تصدير YTQU100HDS إلى بلدي؟
نعم. تمتلك Yutong Heavy Industries حقوق استيراد وتصدير مستقلة وتورّد هذا الطراز للعملاء في جنوب شرق آسيا والشرق الأوسط وأفريقيا وآسيا الوسطى مع وثائق CE / ISO حسب الطلب.
