نظرة عامة على المنتج
يقطع YTR300Dmax قطر حفر أقصى 2500 ملم بعمق يصل إلى 56/84 م، مع عزم دوران 320 kN·m و294 كيلوواط على السطح. يُحدد حيث يحتاج عمل الركائز والجدران الحجيرية إلى ماكينة تحافظ على العزم عند العمق بدلاً من ذراع أكبر.
52
البُعد الرئيسي
320
القدرة / عزم الدوران
5～27
مؤشر الأداء
مزايا الأداء
Drills 2500 مم من قطر الفتحات، وهو ما يغطي معظم مواصفات الركائز الإنتاجية والحوائط الساندة.
320 kN·m من عزم الدوران الدوار بعمق دون توقف في الحصى والصخر المتقدم التجوية.
Depth capability of 56/84 m يتيح للمنصة إنهاء مقطع كامل بين تبديل القضبان.
القدرة المركبة 294 كيلوواط مطابقة لأحمال الرافعة والدفع والدوران حتى لا يرتعد المحرك في أصعب الأمتار.
المعلمات الفنية
| أقصى قطر حفر (mm) | 2500 |
|---|---|
| عمق الحفر القياسي (m) | 52 |
| أقصى عمق حفر (m) | 56/84 |
| الطراز | DC13 |
| الشركة المصنعة | Scania |
| القدرة المقدرة (kW) | 294 |
| أقصى عزم خرج (kN·m) | 320 |
| سرعة الدوران (r/min) | 5～27 |
| التروس | أربع سرعات |
| أقصى قوة دفع (kN) | 270 |
| أقصى قوة شد (kN) | 280 |
| شوط الدفع (mm) | 6000 |
| سعة الرفع (kN) | 330 |
| أقصى سرعة إنزال (m/min) | 72 |
| قطر سلك الحبل (mm) | 36 |
| طريقة التركيب | مركب خلفي |
| سعة الرفع (الطبقة الأولى) (kN) | 100 |
| أقصى سرعة رفع (m/min) | 40 |
| قطر سلك الحبل (mm) | 20 |
| زاوية الميل الأمامي (°) | 3 |
| زاوية الميل يسار/يمين (°) | 3.5 |
| عرض سلاسل الجنزير (mm) | 800 |
| قوة الجر (kN) | 620 |
| طول الهيكل (قاعدة العجلات) (mm) | 5180 |
| عرض العمل (mm) | 4700 |
| ارتفاع العمل (mm) | 23425 |
| طول النقل (mm) | 15350 |
| ارتفاع النقل (mm) | 3650 |
| عرض النقل (mm) | 3400 |
| وزن العمل (t) | 100 |
| وزن النقل (t) | 63 |
| مواصفات أنبوب الحفر القياسي | قضيب قفل ميكانيكي ф508-4X14.5m-200B (عمق حفر 52م) |
| مواصفات أقصى طول لأنبوب الحفر | قضيب احتكاك ф508-6X17m-200B (عمق حفر 93م) (اختياري) |
| أبعاد نقل أنبوب الحفر القياسي (mm) | 15980*700*700 |
| أبعاد نقل أقصى طول لأنبوب الحفر (mm) | 18500*700*700 |

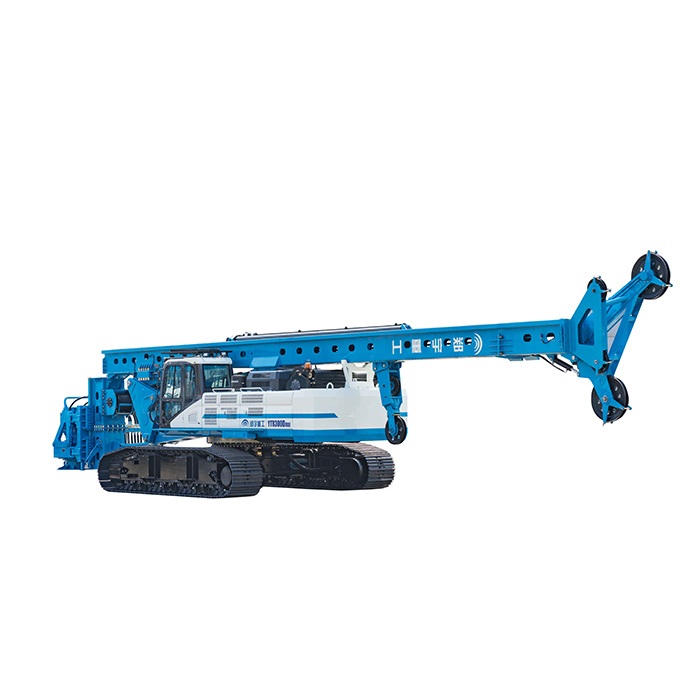

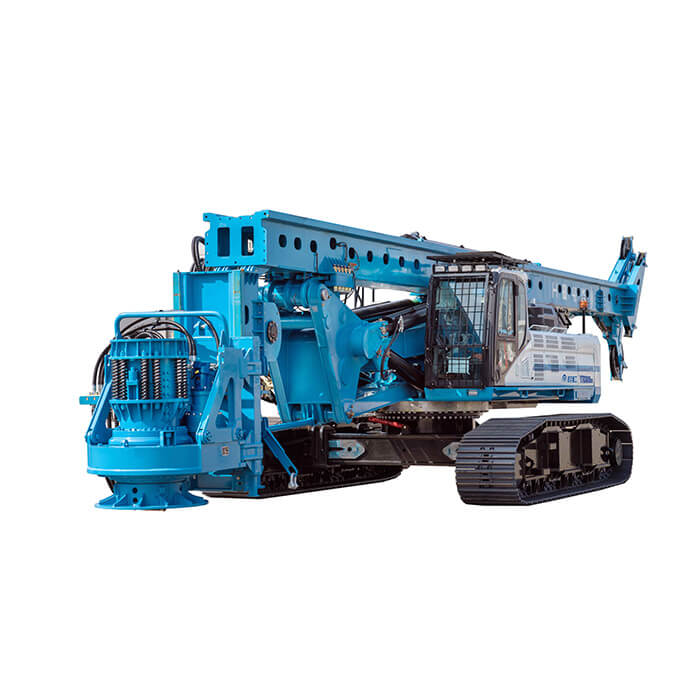

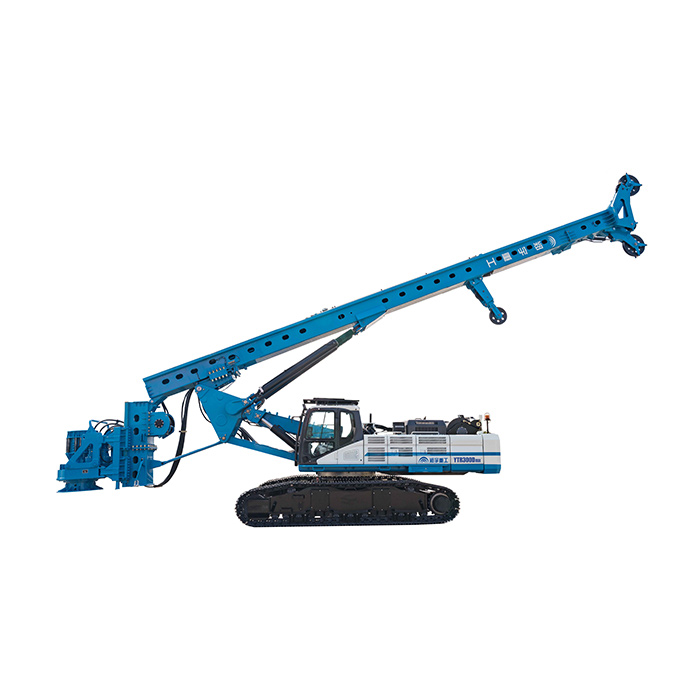

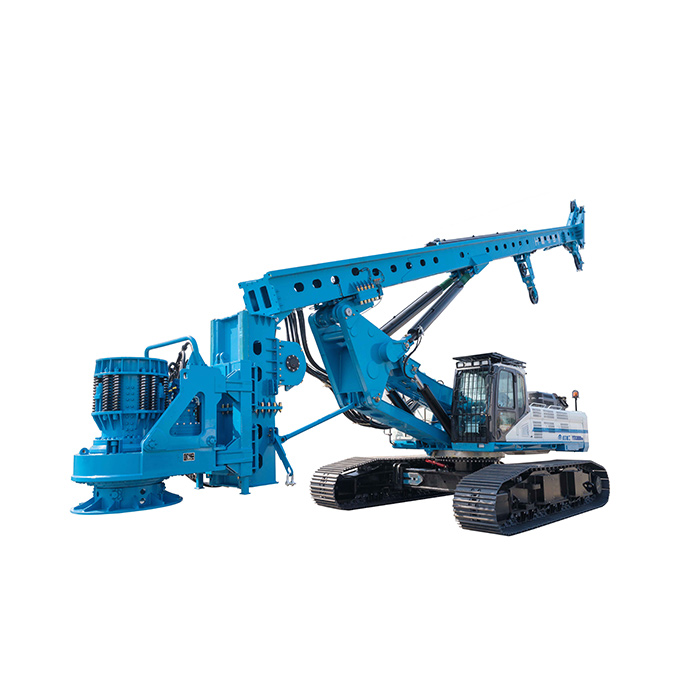

حول YTR300Dmax منصة الحفر الدوارة
يعد YTR300Dmax من Yutong منصة نقل حركة Yutong المجربة، مهندسة حول القطر المقدر بالملم وعزم kN·m المقدر، مع القدرة المقدرة التي تقود الرافعة والدفع والدوران — وهي الأرقام التي يقارن بها مقاول الركائز تقرير التربة قبل التعبئة.
تُختبر المنصة في المصنع عند العزم والعمق المقدرين: يُفحص انحراف الصاري وحرارة الدفع الدوار وتماسك الونش مقابل المواصفة، ويُتحقق من تسلسل مناولة القضيب حتى يحافظ الطاقم على أزمنة دورية يمكن توقعها في الموقع.
يبدأ اختيار YTR300Dmax ببرنامج الركائز والجدار الحجري: تحجم Yutong القطر والعمق والعزم من الرسومات، ثم تدعم المنصة بقطع الغيار وتدريب المشغلين والخدمة الميدانية عبر أسواق التصدير.
منتجات ذات صلة
YTR360Dpro منصة الحفر الدوارة
YTR360Dpro منصة الحفر الدوارة من إنتاج شركة Yutong Heavy Industries.
عرض التفاصيل
YTR406DH منصة الحفر الدوارة
YTR406DH منصة الحفر الدوارة من إنتاج شركة Yutong Heavy Industries.
عرض التفاصيل
YTR266HE منصة الحفر الدوارة الكهربائية ذات المدى الممتد
YTR266HE منصة الحفر الدوارة الكهربائية ذات المدى الممتد من إنتاج شركة Yutong Heavy Industries.
عرض التفاصيلملاحظات هندسية وتطبيقية
للمواقع الحضرية ومنخفضة الانبعاث، يحفر YTR300Dmax القطر المقدر بعزم kN·m المقدر ويستخدم القدرة المركبة المقدرة بالكيلوواط، مع نظام نقل حركة مطابق حتى لا يرتعد رأس الدوران في أصعب الأمتار — مما يحافظ على أرقام الوقود والانبعاث في المواقع المقيدة. يبقى منحنى القدرة مسطحاً عبر نطاق العمل حتى لا تتنافس أحمال الدوران والرافعة والدفع أبداً.
دق الخوازيق الإنتاجي في الطين الصلب
عادة ما يُطرح YTR300Dmax لمناقصات الركائز الإنتاجية حيث يكون ملف الأرض طيناً صلباً فوق صخر متحلل. يحافظ الدوران على الأداة في الطين دون إبطاء الرأس، ويبقي نظام الدفع الاختراق في الجدول عبر الطبقات الأكثر صلابة. عادة ما يطابق مقاولو الركائز في هذا الواجب المنصة بطاولة تغليف مؤقتة، لأن أحجام الثقوب التي يقدر عليها YTR300Dmax تحتاج دعماً بالتغليف عبر الطين العلوي حتى تستقر الأداة في تجويف الصخر.
الأسئلة الشائعة
ما أقصى عمق حفر لـ YTR300Dmax منصة الحفر الدوارة?
يعتمد عمق الحفر على التكوين المحدد وطول الصاري المختار. تتوفر منصات الحفر الدوارة من Yutong بتكوينات تتراوح من حوالي 30 متراً للطرازات الحضرية الصغيرة إلى أكثر من 100 متر لماكينات الركائز العميقة الكبيرة. اتصل بفريقنا الهندسي للحصول على المواصفات الدقيقة لمتطلبات مشروعك.
ما هي ظروف الأرض التي يمكن لهذه المنصة التعامل معها؟
صُممت منصات الحفر الدوارة من Yutong للتعامل مع نطاق واسع من الطبقات يشمل الطين والرمل والغرين والحصى والصخر المتقدم التجوية باعتدال. ينبغي اختيار أداة الحفر المناسبة (المثقاب الحلزوني، الدلو، البرميل الأساسي، أو مطرقة DTH) بناءً على ظروف الأرض المحددة في موقعك.
Is the YTR300Dmax منصة الحفر الدوارة مناسبة للبناء الحضري؟
نعم، خاصة الطرازات الكهربائية وتلك ذات المدى الممتد. فهي تنتج انبعاثات محلية صفرية ومستويات ضوضاء أقل بكثير مقارنة بالمنصات التي تعمل بالديزل، مما يجعلها مثالية لمشاريع المراكز الحضرية القريبة من المناطق السكنية والمستشفيات والمدارس حيث اللوائح البيئية صارمة.
ما هو زمن التسليم؟
عادةً ما يبلغ زمن التسليم للطرازات القياسية 30-60 يوماً من تأكيد الطلب، وفقاً للتكوين ووجهة الشحن. قد تتطلب الخيارات المخصصة والعددات الخاصة وقتاً إضافياً. نصدّر إلى أكثر من 60 دولة حول العالم مع شركاء لوجستيين موثوقين.
ما هو دعم ما بعد البيع الذي توفره Yutong؟
توفّر Yutong دعماً شاملاً لما بعد البيع يشمل توريد قطع الغيار وتدريب المشغلين والمساعدة الفنية عن بُعد. تغطي شبكة خدماتنا العالمية الأسواق الرئيسية، ويمكننا إيفاد مهندسين إلى مواقع المشاريع للتشغيل والصيانة عند الحاجة.
هل يمكن تخصيص المنصة لمتطلبات مشروع محدد؟
بالتأكيد. تقدم Yutong خيارات تخصيص تشمل الصواري الممتدة وأدوات الحفر المتخصصة وتكوينات الكابينة وأنظمة المعلومات عن بُعد. يعمل فريقنا الهندسي مباشرة مع العملاء لمطابقة الماكينة مع أقطار وقيعان الركائز وظروف الأرض المحددة.
هل تصدّر Yutong إلى بلدي؟
تُصدّر Yutong Heavy Industries آلات البناء إلى أكثر من 60 دولة في آسيا وأفريقيا والشرق الأوسط وأمريكا الجنوبية وأوروبا الشرقية. وقد أنشأنا شبكات موزعين وخدمة في الأسواق الرئيسية. اتصل بنا لتأكيد التوفر في منطقتك.
