نظرة عامة على المنتج
الطراز: YTQ165 | الفئة: منصة الحفر السفلية الزاحفة

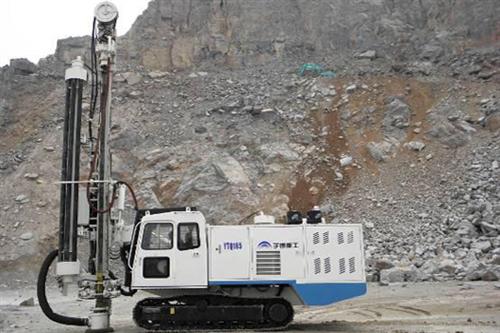

YTQ165 هي منصة حفر سفلية (DTH) سطحية هيدروليكية بالكامل مزودة بنظام كبت الغبار بضغط عالٍ، صُممت لحفر ثقوب التفجير في المناجم المفتوحة والمحاجر. وبوزن تشغيل 22 طناً، ومحرك 338 كيلوواط، ونظام هيدروليكي 280 بار، تجمع بين قوة السحب الخلفي العالية وسرعات الدفع السريعة ونطاق قطر حفر واسع في وحدة زاحفة متكاملة ذاتياً.
22 t
الحمولة المقدرة
338 kW
القدرة
30°
أقصى قدرة على التسلق
تطبيقات منصة مثقاب DTH السطحية

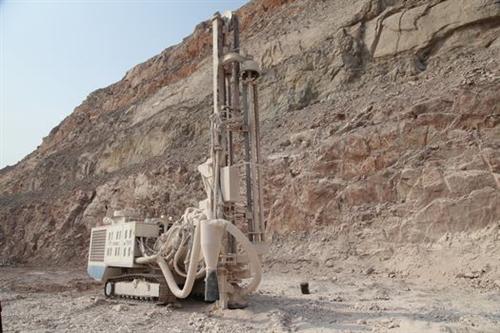

تُعد منصة الحفر السفلية الزاحفة هذه المرحلة الأولى من دورة الحفر والتفجير في محاجر المعادن والحجر الجيري ومقالع الركام والمناجم المفتوحة. فهي تحفر ثقوب تفجير عمودية بأقطار 120–180 ملم وعمق يصل إلى 30 متراً قياسياً، ويمكن تكييفها للتفجير المسبق والتفجير الإنتاجي.
يمنح الهيكل السفلي قدرة صعود حتى 30 درجة، فتنتقل المنصة بين المستويات العملية على جنزيرها الخاص دون حاجة إلى جرار منفصل، بينما يُغني الضاغط الهوائي المدمج عن ضاغط مقطور.
تورّد Yutong منصة الحفر السفلية الزاحفة هذه مع دعم تصدير عالمي وقطع غيار لما بعد البيع، وتخدم المناجم والمحاجر ومقاولي البناء في آسيا وأفريقيا والشرق الأوسط وأمريكا اللاتينية.
أبرز المواصفات التقنية لـ YTQ165
يُقدم رأس الدوران المستقل عزم دوران يصل إلى 3900 نيوتن·متر عند 0–100 دورة/دقيقة، مع شوط دفع 5.66 متر وسحب خلفي يصل إلى 40 كيلونيوتن. ويُمدّ الضاغط المدمج الهواء بـ20.7 كجم/سم² عند 23 م³/دقيقة لتنظيف الفتحة بكفاءة. ويمنح التحكم الهيدروليكي الكامل دفعاً سلساً ومحاذاة دقيقة للفتحة.

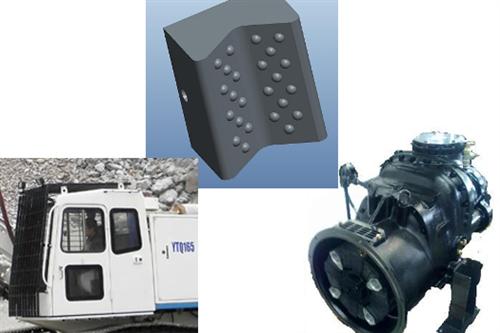

تحمي الكابينة المغلقة المزودة بشفط الغبار المشغّل في بيئة الحفر عالية الغبار، ويوزع الهيكل الزاحف المزود بأحذية جنزير بعرض 500 ملم ضغط الأرض على أسطح المستويات العملية الرخوة.
كيف تختار منصة الحفر السفلية الزاحفة المناسبة
اختر مثقاب DTH وفقاً لقطر ثقب التفجير وعمقه وارتفاع المستوى العملي: يغطي نطاق الأقطار 120–180 ملم معظم أعمال الركام والصخور متوسطة الصلابة. تأكد من دفق الضاغط بما يتناسب مع حجم المطرقة، واطلب من Yutong مطابقة قضبان الحفر والمطارق واللقم لنوع صخرك.
بصفتها شركة رائدة في تصنيع منصات حفر ثقوب التفجير، تقدم Yutong تكوينات متنوعة — خيارات الدلو أو الهيكل، وحزم الإطارات، وخيارات الكابينة والقدرة — بحيث تتطابق الماكينة مع دورة عملك الدقيقة بدلاً من مواصفة عامة.
المعلمات الفنية
| البند | YTQ165 |
|---|---|
| وزن التشغيل للماكينة الكاملة (kg) | 22000 |

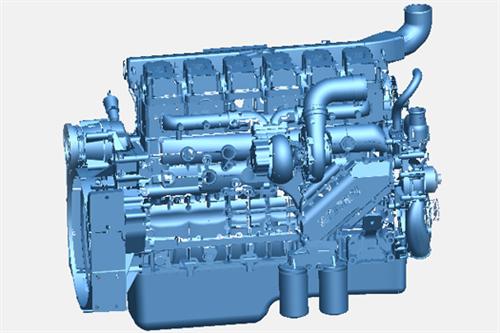

| قدرة المحرك (Kw) | 338 |
| الجر (kN) | 142 |
| سرعة الانتقال (km/h) | 0~2.5 |
| قابلية الصعود (°) | 30 |
| طول النقل (mm) | 9500 |
| ارتفاع النقل (mm) | 3700 |
| عرض النقل (mm) | 3200 |
| عرض السلسلة (mm) | 500 |
| قاعدة العجلات (mm) | 2850 |
| شوط رأس القدرة (mm) | 5660 |
| سرعة حركة رأس القدرة (m/min) | 18 |
| سرعة الحركة السريعة لرأس القدرة (m/min) | 55 |
| أقصى ضغط مطبق (kN) | 40 |
| أقصى قوة سحب خلفي (kN) | 40 |
| ضغط النظام (bar) | 280 |
| عزم رأس القدرة (Nm) | 3900 |
| سرعة رأس القدرة (r/min) | 0 ~100 |
| تردد الطرق (Min-1) | 820-1475 |
| طاقة الطرق المفردة (Nm) | 822 |
| ضغط هواء تشغيل الضاغط (kg/cm2) | 20.7 |
| معدل هواء الضاغط (m3/min) | 23 |
| الحفر القياسي (القضيب الخارجي) (mm) | φ114 |
| أقصى عمق لفتحة الحفر (m) | 30 (قياسي) |
| قطر فتحة الحفر φ(mm) | Φ120-φ180 (قياسي) |
الأسئلة الشائعة
ما أقصى قطر وعمق حفر يمكن لـ YTQ165 تحقيقه؟
تحفر YTQ165 ثقوب تفجير بأقطار 120–180 ملم وبعمق يصل إلى حوالي 30 متراً بالقضبان القياسية، ويمكن تكوينها لثقوب أعمق أو أكبر عبر خيارات العُدد.
هل تتضمن المنصة ضاغط هواء خاصاً بها؟
نعم. يُقدم الضاغط المدمج 20.7 كجم/سم² عند 23 م³/دقيقة، فلا حاجة إلى ضاغط مقطور منفصل لمطارق DTH القياسية.
ما ظروف الأرض التي تناسبها؟
صُممت لحفر ثقوب التفجير الصخرية في المناجم المفتوحة، مع جنزير مصمم لقدرة صعود 30 درجة على مستويات المناجم وأرضيات المحاجر.

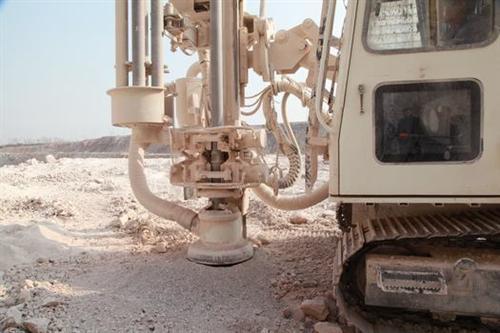

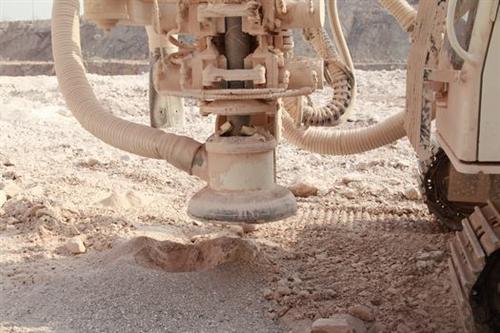

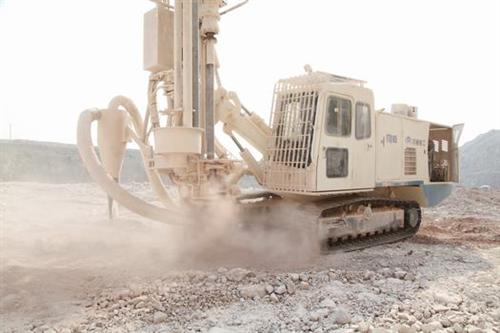

كيف تتم السيطرة على الغبار؟
يغطي نظام كبت الغبار بضغط عالٍ قضيب الحفر وحافة الفتحة، مما يقلل الغبار المحمول جواً ويطيل عمر اللقمة.
هل يمكن مطابقتها مع مجرفة كهربائية أو هيدروليكية؟
نعم — تعمل المنصة على المستوى العملي مباشرة أمام معدات التحميل؛ ويمكن لـ Yutong إسداء المشورة بشأن نمط الثقوب والحمل الصخري لمطابقة مجرفتك وتصميم التفجير.
ما العُدد التي تتآكل أسرع ما يمكن؟
تُعد مطارق DTH واللقم وقضبان الحفر المواد الاستهلاكية الرئيسية؛ وتورّد Yutong عُدّات مطابقة محسّنة لصلابة صخرك.
