نظرة عامة على المنتج
توفّر YTR266HE قطر حفر يصل إلى 2200 مم وعزم دوران يبلغ 266 كيلونيوتن·متر — وهي الأرقام التي يتفقّدها المقاول أولاً عند تحديد مقاس الفتحة في مستندات المناقصة؛ ووحدة القدرة 180 كيلوواط مصمّمة لتتناسب مع أحمال الونش وأسطوانة الدفع.
73/5887 (Optional)
البُعد الرئيسي
266
القدرة / عزم الدوران
6.5～30
مؤشر الأداء
مزايا الأداء
Drills 2200 مم من قطر الفتحات، وهو ما يغطي معظم مواصفات الركائز الإنتاجية والحوائط الساندة.
266 kN·m من عزم الدوران الدوار بعمق دون توقف في الحصى والصخر المتقدم التجوية.
المعلمات الفنية
| أقصى قطر حفر (mm) | 2200 |
|---|---|
| أقصى عمق (m) | 73/5887 (Optional) |
| أقصى عزم خرج (kN·m) | 266 |
| سرعة الدوران (rpm) | 6.5～30 |
| القدرة (kW) | 180 |
| قوة الدفع (kN) | 230 |
| قوة الشد (kN) | 270 |
| الشوط (mm) | 6000 |
| أقصى سعة رفع (kN) | 280 |
| أقصى سرعة (m/min) | 70 |
| قطر سلك الحبل (mm) | 32 |
| القدرة (kW) | 180 |
| أقصى سعة رفع (kN) | 100 |
| أقصى سرعة (m/min) | 65 |
| قطر سلك الحبل (mm) | 20 |
| أمامي/خلفي (°) | 5/90 |
| يسار/يمين (°) | ±3 |
| طراز نظام المدى الممتد | QSB5.9 CS4 |
| قدرة نظام المدى الممتد (kW) | 154 |
| عرض السلسلة (mm) | 800 |
| العرض الممدود (mm) | 4600 |
| العرض (المسترجع) (mm) | 3400 |
| الطول الكلي للسلسلة (mm) | 5920 |
| الارتفاع الكلي (mm) | 23500 |
| وزن التشغيل (t) | 86 |
| عرض النقل (mm) | 3400 |
| طول النقل (mm) | 17820 (شاملاً الوزن الموازن ورأس الدوران) |
| ارتفاع النقل (mm) | 3590 (بدون أسطوانة الدفع) 3780 (شاملاً أسطوانة الدفع) |
| مواصفات أنبوب الحفر القياسي | JSφ470-4X14.5m-200B |
| مواصفات أقصى طول لأنبوب الحفر | JSφ470-4X16m-200B (اختياري) |

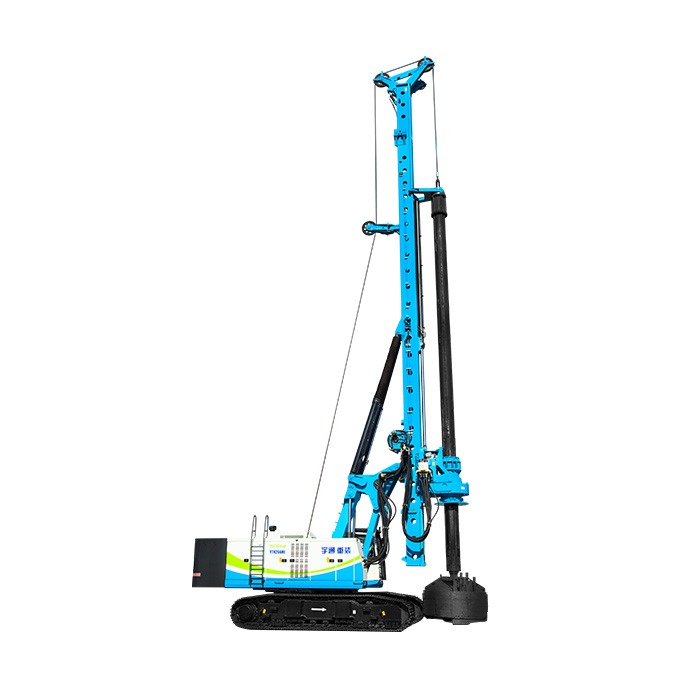

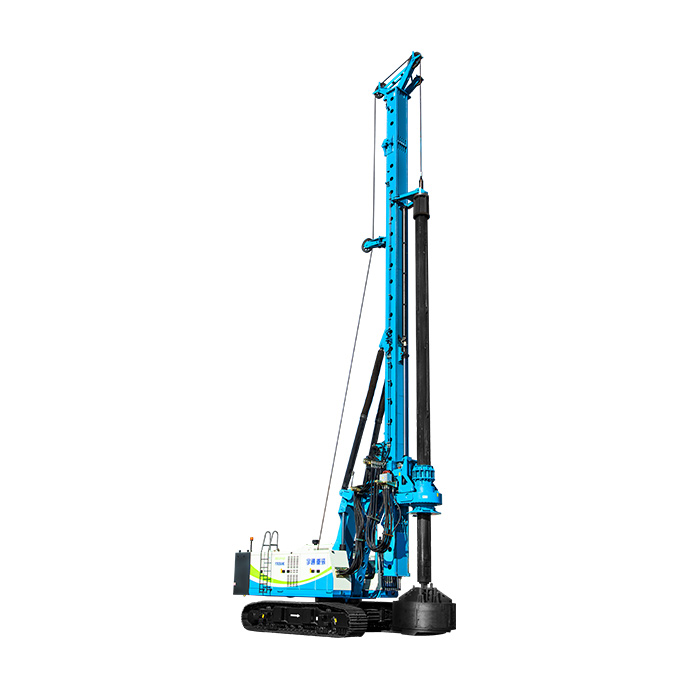

حول YTR266HE منصة الحفر الدوارة الكهربائية ذات المدى الممتد
تُعد منصة YTR266HE من Yutong منصة حفر كهربائية ذات منظومة دفع ممتدة المدى، مصمّمة حول قطر الحفر المقدّر وعزم الدوران المقدر بالكيلونيوتن·متر، مع قدرة مقدرة بالكيلوواط تقود الونش وأسطوانة الدفع والرأس الدوار — وهي الأرقام التي يقارنها مقاول دق الركائز مع تقرير التربة قبل بدء العمل.
تُختبر المنصة في المصنع عند العزم والعمق المقدرين: يُفحص انحراف الصاري وحرارة الدفع الدوار وتماسك الونش مقابل المواصفة، ويُتحقق من تسلسل مناولة القضيب حتى يحافظ الطاقم على أزمنة دورية يمكن توقعها في الموقع.
يبدأ اختيار YTR266HE بتحديد برنامج الركائز والحوائط الساندة: تحدّد Yutong القطر والعمق والعزم من الرسومات، ثم تدعم المنصة بقطع الغيار وتدريب المشغّلين والخدمة الميدانية في أسواق التصدير.
منتجات ذات صلة
YTR306HE منصة الحفر الدوارة الكهربائية ذات المدى الممتد
YTR306HE منصة الحفر الدوارة الكهربائية ذات المدى الممتد من إنتاج شركة Yutong Heavy Industries.
عرض التفاصيل

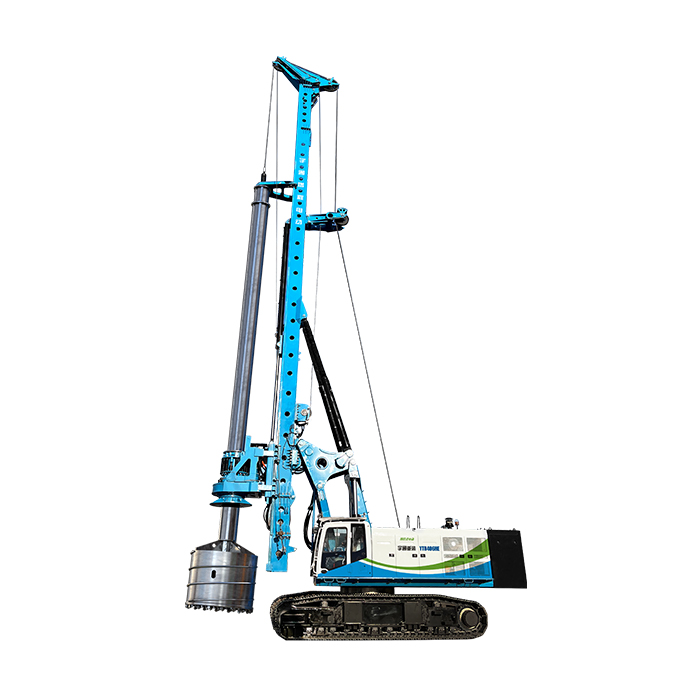

YTR406HE منصة الحفر الدوارة الكهربائية ذات المدى الممتد
YTR406HE منصة الحفر الدوارة الكهربائية ذات المدى الممتد من إنتاج شركة Yutong Heavy Industries.
عرض التفاصيل
YTR300Dmax منصة الحفر الدوارة
YTR300Dmax منصة الحفر الدوارة من إنتاج شركة Yutong Heavy Industries.
عرض التفاصيلملاحظات هندسية وتطبيقية
تم تصميم YTR266HE بحيث لا تشكّل عملية تبديل القضيب عنصراً يحدّ من إيقاع العمل: فالصاري وسلسلة القضبان وتسلسل المناولة متناسقة مع أعمال القطر المقدّر، وعزم الدوران المقدر بالكيلونيوتن·متر مع القدرة المقدرة بالكيلوواط يُبقي الرأس الدوار قيد العمل بينما يقوم الطاقم بخدمة العُدّات. إن زمن الدورة لكل فتحة هو ما يقارنه المقاولون، وقد بُنيت المنصة حول الحفاظ على تلك الدورة في برامج دق الركائز الإنتاجية والحوائط الساندة.
دق الخوازيق في المواقع المائلة
في المواقع المرتفعة والمائلة، تُختار YTR266HE لما تتمتع به من نظام صاري وتسوية يحافظان على عمودية الفتحة حتى على المنحدرات. فالدفع الكهربائي يُثبّت عزم الدوران دون أن يتأرجح المحرك على المنحدر، ويعمل نظام الدفع الأداةَ على الزاوية المطلوبة دون انحراف. ويستخدم مقاولو دق الركائز في أعمال الإسكان على سفوح التلال ومناهل الجسور العلوية هذا الطراز حيث يكون تعويض الصاري هو الرقم الحاسم في جودة الأساس.
الأسئلة الشائعة
ما أقصى عمق حفر لـ YTR266HE منصة الحفر الدوارة الكهربائية ذات المدى الممتد?
يعتمد عمق الحفر على التكوين المحدد وطول الصاري المختار. تتوفر منصات الحفر الدوارة من Yutong بتكوينات تتراوح من حوالي 30 متراً للطرازات الحضرية الصغيرة إلى أكثر من 100 متر لماكينات الركائز العميقة الكبيرة. اتصل بفريقنا الهندسي للحصول على المواصفات الدقيقة لمتطلبات مشروعك.
ما هي ظروف الأرض التي يمكن لهذه المنصة التعامل معها؟
صُممت منصات الحفر الدوارة من Yutong للتعامل مع نطاق واسع من الطبقات يشمل الطين والرمل والغرين والحصى والصخر المتقدم التجوية باعتدال. ينبغي اختيار أداة الحفر المناسبة (المثقاب الحلزوني، الدلو، البرميل الأساسي، أو مطرقة DTH) بناءً على ظروف الأرض المحددة في موقعك.
هل منصة YTR266HE منصة الحفر الدوارة الكهربائية ذات المدى الممتد مناسبة للبناء الحضري؟
نعم، خاصة الطرازات الكهربائية وتلك ذات المدى الممتد. فهي تنتج انبعاثات محلية صفرية ومستويات ضوضاء أقل بكثير مقارنة بالمنصات التي تعمل بالديزل، مما يجعلها مثالية لمشاريع المراكز الحضرية القريبة من المناطق السكنية والمستشفيات والمدارس حيث اللوائح البيئية صارمة.
ما هو زمن التسليم؟
عادةً ما يبلغ زمن التسليم للطرازات القياسية 30-60 يوماً من تأكيد الطلب، وفقاً للتكوين ووجهة الشحن. قد تتطلب الخيارات المخصصة والعددات الخاصة وقتاً إضافياً. نصدّر إلى أكثر من 60 دولة حول العالم مع شركاء لوجستيين موثوقين.
ما هو دعم ما بعد البيع الذي توفره Yutong؟
توفّر Yutong دعماً شاملاً لما بعد البيع يشمل توريد قطع الغيار وتدريب المشغلين والمساعدة الفنية عن بُعد. تغطي شبكة خدماتنا العالمية الأسواق الرئيسية، ويمكننا إيفاد مهندسين إلى مواقع المشاريع للتشغيل والصيانة عند الحاجة.
هل يمكن تخصيص المنصة لمتطلبات مشروع محدد؟
بالتأكيد. تقدم Yutong خيارات تخصيص تشمل الصواري الممتدة وأدوات الحفر المتخصصة وتكوينات الكابينة وأنظمة المعلومات عن بُعد. يعمل فريقنا الهندسي مباشرة مع العملاء لمطابقة الماكينة مع أقطار وقيعان الركائز وظروف الأرض المحددة.
هل تصدّر Yutong إلى بلدي؟
تُصدّر Yutong Heavy Industries آلات البناء إلى أكثر من 60 دولة في آسيا وأفريقيا والشرق الأوسط وأمريكا الجنوبية وأوروبا الشرقية. وقد أنشأنا شبكات موزعين وخدمة في الأسواق الرئيسية. اتصل بنا لتأكيد التوفر في منطقتك.
