نظرة عامة على المنتج
يقدم YTR206AE قطراً 1800 مم، وعمقاً 51/64 متر، وعزماً 206 كيلونيوتن·متر — الأرقام التي يتحقق منها المقاول أولاً عندما تحدد وثائق المناقصة قطر التجويف؛ حزمة الطاقة 160 كيلوواط مطابقة لأحمال الونش والدفع.
51/64
البُعد الرئيسي
206
القدرة / عزم الدوران
7.5~30
مؤشر الأداء
مزايا الأداء
Drills 1800 مم من قطر الفتحات، وهو ما يغطي معظم مواصفات الركائز الإنتاجية والحوائط الساندة.
206 kN·m من عزم الدوران الدوار بعمق دون توقف في الحصى والصخر المتقدم التجوية.
Depth capability of 51/64 m يتيح للمنصة إنهاء مقطع كامل بين تبديل القضبان.
المعلمات الفنية
| أقصى قطر حفر (mm) | 1800 |
|---|---|
| أقصى عمق حفر (m) | 51/64 |
| أقصى عزم خرج (kN·m) | 206 |
| سرعة الدوران (r/min) | 7.5~30 |
| القدرة (kW) | 160 |
| سعة الرفع (kN) | 200 |
| أقصى سرعة (m/min) | 75 |
| قطر سلك الحبل (mm) | 28 |
| القدرة (kW) | 160 |
| سعة الرفع (kN) | 53 |
| أقصى سرعة (m/min) | 40 |
| قطر سلك الحبل (mm) | 16 |
| أمامي/خلفي (°) | 4/90 |
| يسار/يمين (°) | ±3 |
| قوة دفع نظام الدفع (kN) | 180 |
| قوة شد نظام الدفع (kN) | 180 |
| شوط نظام الدفع (mm) | 4200 |
| الطول الكلي للسلسلة (mm) | 5480 |
| العرض الممدود (mm) | 4300 |
| العرض (المسترجع) (mm) | 3200 |
| عرض السلسلة (mm) | 700 |
| ارتفاع التشغيل (mm) | 21233 |
| عرض النقل (mm) | 3200 |
| ارتفاع النقل (mm) | 3610 (شاملاً أسطوانة الدفع) |
| طول النقل (mm) | 15465 (شاملاً الثقل الموازن ورأس الطاقة) |
| مواصفات أنبوب الحفر القياسي | MZφ406-5X13.5m-200B |
| قضيب القفل الميكانيكي الاختياري | JSφ406-4X14m-200B |
| قضيب القفل الميكانيكي الاختياري | JSΦ406-4X13.5m-200B |
| قضيب الاحتكاك الاختياري | MZΦ406-5X14m-200B |

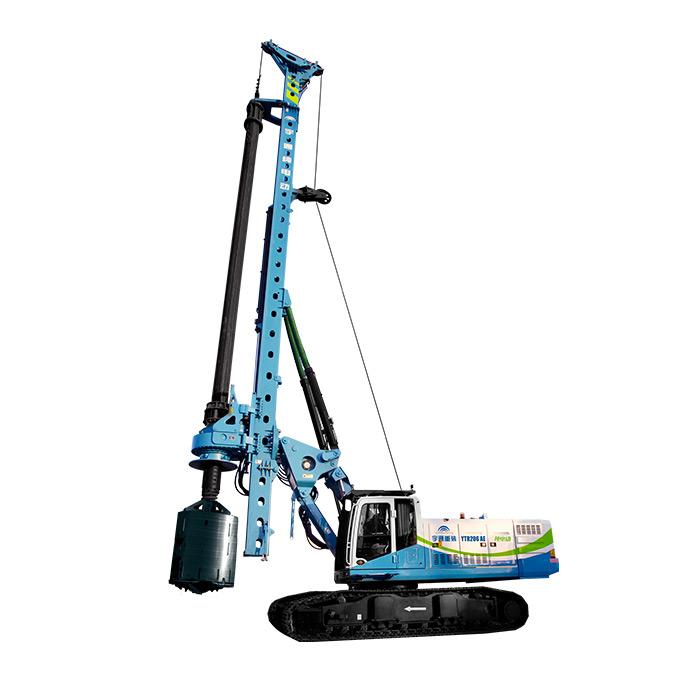

حول YTR206AE منصة الحفر الدوارة الكهربائية بالكامل
تستخدم منصة الحفر الدوارة YTR206AE نظام دفع كهربائياً بالكامل، وهي مصممة لقطر محدد بعزم دوران محدد على قدرة مركبة محددة. وتقوم Yutong بتصميم الدفع الدوار والدفع والونش معاً حتى تحافظ المنصة على العزم بعمق خلال الحصى والصخر المتقدم التجوية، بدلاً من مقايضة الاختراق بحجم الذراع.
يُصمم الصاري ومناولة القضيب والونش كنظام متكامل: تُرتب تبديلات القضيب حتى يحافظ الطاقم على الاختراق في الموعد، ويُحمى الدفع والدفع الدوار من أحمال التوقف في الأرض المختلطة. وتُجرى اختبارات الحمل ومعايرة العزم على كل وحدة قبل مغادرة المصنع.
يتلخص اختيار YTR206E في قطر البئر والعمق والملف الأرضي في الموقع. وتعمل Yutong من رسومات المناقصة لتأكيد القطر والعمق والعزم، ثم تطابق المنصة والقضبان والعدد مع العقد، مع توفير قطع الغيار والدعم الميداني عبر شبكة الخدمة العالمية.
منتجات ذات صلة
YTR236HES منصة الحفر الدوارة الكهربائية ذات المدى الممتد
YTR236HES منصة الحفر الدوارة الكهربائية ذات المدى الممتد من إنتاج شركة Yutong Heavy Industries.
عرض التفاصيل
YTR266HE منصة الحفر الدوارة الكهربائية ذات المدى الممتد
YTR266HE منصة الحفر الدوارة الكهربائية ذات المدى الممتد من إنتاج شركة Yutong Heavy Industries.
عرض التفاصيلمنصة الحفر الدوارة الكهربائية
منصة الحفر الدوارة الكهربائية من إنتاج شركة Yutong Heavy Industries.
عرض التفاصيلملاحظات هندسية وتطبيقية
يحفر YTR206AE تجاويف القطر المقدر بالملم بعزم دوران مقدر بالكيلونيوتن·متر حيث تتغير الأرض: تم تعيين نظام الدفع بحيث يتوفر العزم عند العمق دون إيقاف الرأس الدوار، والقدرة المقدرة بالكيلوواط المركبة تغطي الونش والدفع والدوران معاً. يستخدم مقاولو الركائز المنصة حيث يظهر تقرير التربة عدسات حصى أو صخراً متجوي، لأنه يحافظ على الاختراق بدلاً من تعطيل القاطع.
دق خوازيق المرافق والحدود
يحافظ YTR206AE على جداول أعمال المرافق وركائز الحدود: يدخل الحامل الصغير إلى المجمعات المسورة وبين المرافق، ويتعامل الدوران الكهربائي مع التجاويف القصيرة صغيرة القطر التي تحتاجها هذه الأعمال. يشغله المقاولون كوحدة التعبئة السريعة التي تحمي هامش البرنامج، وحزمة AE تعني أنه يمكنه العمل داخل المباني وبالقرب من الجيران الحساسين للضوضاء.
الأسئلة الشائعة
ما أقصى عمق حفر لـ YTR206AE منصة الحفر الدوارة الكهربائية بالكامل?
يعتمد عمق الحفر على التكوين المحدد وطول الصاري المختار. تتوفر منصات الحفر الدوارة من Yutong بتكوينات تتراوح من حوالي 30 متراً للطرازات الحضرية الصغيرة إلى أكثر من 100 متر لماكينات الركائز العميقة الكبيرة. اتصل بفريقنا الهندسي للحصول على المواصفات الدقيقة لمتطلبات مشروعك.
ما هي ظروف الأرض التي يمكن لهذه المنصة التعامل معها؟
صُممت منصات الحفر الدوارة من Yutong للتعامل مع نطاق واسع من الطبقات يشمل الطين والرمل والغرين والحصى والصخر المتقدم التجوية باعتدال. ينبغي اختيار أداة الحفر المناسبة (المثقاب الحلزوني، الدلو، البرميل الأساسي، أو مطرقة DTH) بناءً على ظروف الأرض المحددة في موقعك.
Is the YTR206AE منصة الحفر الدوارة الكهربائية بالكامل مناسبة للبناء الحضري؟
نعم، خاصة الطرازات الكهربائية وتلك ذات المدى الممتد. فهي تنتج انبعاثات محلية صفرية ومستويات ضوضاء أقل بكثير مقارنة بالمنصات التي تعمل بالديزل، مما يجعلها مثالية لمشاريع المراكز الحضرية القريبة من المناطق السكنية والمستشفيات والمدارس حيث اللوائح البيئية صارمة.
ما هو زمن التسليم؟
عادةً ما يبلغ زمن التسليم للطرازات القياسية 30-60 يوماً من تأكيد الطلب، وفقاً للتكوين ووجهة الشحن. قد تتطلب الخيارات المخصصة والعددات الخاصة وقتاً إضافياً. نصدّر إلى أكثر من 60 دولة حول العالم مع شركاء لوجستيين موثوقين.
ما هو دعم ما بعد البيع الذي توفره Yutong؟
توفّر Yutong دعماً شاملاً لما بعد البيع يشمل توريد قطع الغيار وتدريب المشغلين والمساعدة الفنية عن بُعد. تغطي شبكة خدماتنا العالمية الأسواق الرئيسية، ويمكننا إيفاد مهندسين إلى مواقع المشاريع للتشغيل والصيانة عند الحاجة.
هل يمكن تخصيص المنصة لمتطلبات مشروع محدد؟
بالتأكيد. تقدم Yutong خيارات تخصيص تشمل الصواري الممتدة وأدوات الحفر المتخصصة وتكوينات الكابينة وأنظمة المعلومات عن بُعد. يعمل فريقنا الهندسي مباشرة مع العملاء لمطابقة الماكينة مع أقطار وقيعان الركائز وظروف الأرض المحددة.
هل تصدّر Yutong إلى بلدي؟
تُصدّر Yutong Heavy Industries آلات البناء إلى أكثر من 60 دولة في آسيا وأفريقيا والشرق الأوسط وأمريكا الجنوبية وأوروبا الشرقية. وقد أنشأنا شبكات موزعين وخدمة في الأسواق الرئيسية. اتصل بنا لتأكيد التوفر في منطقتك.
