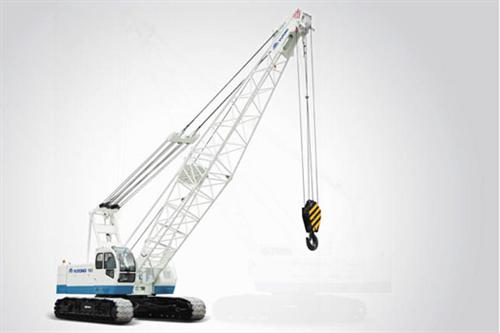

نمای کلی محصول
مدل: | دسته: جرثقیل کف‌گرد هیدرولیک
جرثقیل کف‌گرد هیدرولیک با کارایی بالا، قابلیت اطمینان بالا و ظاهری جذاب، که به سطح پیشرفته در میان محصولات مشابه در بازار داخلی دست یافته است. به طور گسترده در حمل و نقل، صنایع شیمیایی، پروژه‌های آب و غیره استفاده می‌شود.
55-125 t
محدوده ظرفیت بالابری
13-73 m
محدوده طول بوم اصلی
0-110 m/min
سرعت طناب وینچ اصلی
ویژگی‌های عملکردی
۱. ویژگی‌ها
جرثقیل کف‌گرد از موتور دیزلی Cummins با کارایی بالا استفاده می‌کند که استاندارد آلایندگی GB II را برآورده می‌سازد و منبع قدرت قابل اعتماد، اقتصادی و سازگار با محیط زیست فراهم می‌کند.
۲. ویژگی‌ها
ساختار شاسی جمع‌شونده دارای براکت تاشوی کشیده برای بهبود پایداری شاسی است و همزمان بر حمل و نقل کلی تأثیر نمی‌گذارد.
۳. ویژگی‌ها
جرثقیل کف‌گرد هیدرولیک با نیروی محرکه بزرگ، شیب‌رویی قوی و قابلیت اطمینان بالا از گیربکس سیاره‌ای داخلی و موتور حرکتی با گشتاور بالا برخوردار است.
۴. ویژگی‌ها
با استفاده از ترمز دوگانه، وینچ اصلی با عملکرد پایین آوردن آزاد با سرعت بالا نه تنها کارایی کار را بسیار بهبود می‌بخشد بلکه قابلیت اطمینان ترمز را نیز تضمین می‌کند.
۵. ویژگی‌ها
سازوکار وینچ زاویه‌باز مجهز به قفل چرخ‌قلوه (وینچ اصلی نیز می‌تواند بر اساس نیاز مشتری مجهز شود) موقعیت‌یابی ایمن و قابل اعتماد بوم و بار را برای جلوگیری از حوادث تضمین می‌کند.
۶. ویژگی‌ها
بوم از جوش لوله سازه‌ای با استحکام بالا ساخته می‌شود؛ سر بوم از قرقره نایلونی استفاده می‌کند که از سفتی خوب، وزن سبک و ظرفیت حمل بالا برخوردار است.
۷. ویژگی‌ها
جرثقیل کف‌گرد هیدرولیک با سیستم کنترل هیدرولیک پایلوت و حسگر بار طراحی شده است، با مزایای عملکرد ریزحرکتی بالا، دقت زیاد، راحتی و انعطاف‌پذیری.
۸. ویژگی‌ها
جرثقیل کف‌گرد از سازوکار چرخشی با لغزش آزاد قابل کنترل برای تحقق عملکرد پایدار استفاده می‌کند.
پارامترهای فنی
| پارامترهای فنی اصلی | واحد | YTQU55B | YTQU70 | YTQU80 | YTQU125 |
|---|---|---|---|---|---|
| حداکثر ظرفیت بالابری | t | 55 | 70 | 80 | 125 |
| حداکثر گشتاور بالابری | t·m | 55×3.8 | 72×3.8 | 80×4.3 | 117×6 |
| طول بوم اصلی / طول بازوی کمکی بلند | m | 13~37 | 13~58 | 13~58 | 16~73 |
| طول بازوی کمکی | m | 6.10~15.25 | 9~18 | 9~18 | 13~25 |
| حداکثر طول کل بوم اصلی + بازوی کمکی | m | 43+15.25 | 43+18 | 49+18 | 61+25 |
| زاویه زاویه‌باز بوم اصلی | ° | 30-80 | 30-80 | 30-80 | 30-80 |
| سرعت بالا و پایین بردن طناب وینچ اصلی | m/min | 0~110 | 0~100 | 0~79 | 0~80 |
| سرعت بالا و پایین بردن طناب وینچ کمکی | m/min | 0~70 | 0~100 | 0~100 | 0~80 |
| سرعت بالا و پایین بردن طناب بوم | m/min | 0~65 | 0~76 | 0~79 | 0~45 |
| سرعت چرخش | r/min | 0~2.2 | 2.3 | 0~3.3 | 0~1.65 |
| سرعت حرکت | km/h | 0~1.3 | 0~1.3 | 0~1.1 | 0~1.0 |
| شیب‌رویی (با دکل پایه و کابین عقب) | % | 40 | 30 | 30 | 30 |
| توان خروجی نامی موتور / سرعت چرخش | kw/r/min | 132kW/2000rpm | 160kW/2200rpm | 194kW/2200rpm | 215kW/2100rpm |
| مدل موتور | Cummins 6BTAA5.9-C180 | Cummins 6CTAA8.3-C215 | Cummins 6CTAA8.3-C260 | Cummins 6LTAA8.9-C295 | |
| وزن کل (با دکل پایه و بزرگ‌ترین قلاب بالابری) | t | 55 | 66 | 84 | 115 |
| فشار زمین کف‌گرد (با دکل پایه) | MPa | 0.069 | 0.074 | 0.08 | 0.08 |
| جرم وزنه تعادل | t | 17.5 | 22.5 | 25 | 42 |
| گام زنجیر کف‌گرد | mm | 3360(4520) | 2500~4030 | 3390~4900 | 5400 |
| فاصله چرخ‌های کف‌گرد | mm | 4890 | 5100 | 5470 | 6900 |
| عرض کف کف‌گرد | mm | 760 | 800 | 850 | 1015 |
| حداکثر وزن حمل برای هر قطعه | t | 32 | 39.5 | 51.6 | 37 |
| حداکثر ابعاد حمل هر قطعه (طول × عرض × ارتفاع) | mm | 720×3360×3360 | 8135×3300×3445 | 8460×3390×3823 | 9150×3380×3400 |
راهنمای تخصصی
جرثقیل کف‌گرد هیدرولیک (مدل ) یک جرثقیل کف‌گرد هیدرولیک هدف‌دار از Yutong Heavy Industries است که برای نصب توربین بادی، ماژول‌های پتروشیمی، نصب عرشه پل، بالابری سنگین پیش‌ساخته، و عملیات شمع‌کوبی فونداسیون طراحی شده است. به عنوان استاندارد، جرثقیل کف‌گرد هیدرولیک با کارایی بالا، قابلیت اطمینان بالا و ظاهری جذاب به سطح پیشرفته در میان محصولات مشابه داخلی دست یافته است و به طور گسترده در حمل و نقل، صنایع شیمیایی، پروژه‌های آب و غیره استفاده می‌شود. وجه تمایز این پلتفرم تمرکز آن بر هندسه بوم شبکه‌ای، نیروی کشش طناب وینچ بالابر هیدرولیک، نشانگر گشتاور بار، و حامل زنجیری خودبرپا برای بسیج سریع سایت است. هر تصمیم سازه‌ای، هیدرولیکی و الکتریکی بر اساس ریتم روزانه سایت‌های واقعی سنجیده می‌شود، جایی که قابلیت اطمینان میان دوره‌های نگهداری برنامه‌ریزی‌شده مستقیماً سودآوری را تعیین می‌کند.
سناریوهای کاربرد
اپراتورها جرثقیل کف‌گرد هیدرولیک را در طیف گسترده‌ای از شرایط به کار می‌گیرند. در ناوگان‌های شهری و تجاری، به دلیل چرخه کاری قابل پیش‌بینی و هزینه عملیاتی پایین انتخاب می‌شود. در پروژه‌های صنعتی و زیرساختی، جایی که نصب توربین بادی، ماژول‌های پتروشیمی، نصب عرشه پل، بالابری سنگین پیش‌ساخته، و عملیات شمع‌کوبی فونداسیون ماشینی را می‌طلبد که بتواند با برنامه‌های فشرده همگام شود. این پلتفرم همچنین به خوبی با محیط‌های کاربری ترکیبی سازگار می‌شود — برای مثال، انتقال از کار جمع‌آوری روزانه یا بالابری به عملیات شبانه یا خارج از نوبت بدون تغییر کلاس وسیله.
نکات فنی برجسته
این محدوده حداکثر ظرفیت بالابری ۵۵ تا ۱۲۵ تنی با بوم‌های اصلی ۱۳ تا ۷۳ متری و سرعت طناب تا ۱۱۰ متر بر دقیقه ارائه می‌دهد، که با بالابری‌ها و شعاع‌هایی که هر مدل برای آن تعیین شده تطبیق داده می‌شود. در زیر ورق فلزی، مهندسی بر هندسه بوم شبکه‌ای، نیروی کشش طناب وینچ بالابر هیدرولیک، نشانگر گشتاور بار، و حامل زنجیری خودبرپا برای بسیج سریع سایت تأکید دارد. کنترل‌ها به جای راحتی مونتاژ، حول اپراتور چیده شده‌اند و قطعات فرسایش گروه‌بندی شده‌اند تا سرویس دوره‌ای بدون ابزار تخصصی کامل شود. همین توجه به سرویس‌پذیری است که به ماشین اجازه می‌دهد ارزش باقیمانده خود را در افق ۱۰ ساله حفظ کند.
راهنمای انتخاب
انتخاب پیکربندی مناسب به تطبیق ظرفیت بالابری نامی در شعاع کاری موردنیاز با سنگین‌ترین بالابری، ارزیابی پیکربندی طول بوم بر اساس ترکیب پروژه، و انتخاب پکیج وزنه تعادل برای بهینه‌سازی هزینه حمل خلاصه می‌شود. خریداران همچنین باید هزینه کل مالکیت را برنامه‌ریزی کنند: انرژی یا سوخت در هر چرخه کاری، عمر تایر و مواد مصرفی، کلاس بیمه، و پشتیبانی پس از فروش محلی. تیم مهندسی Yutong به طور معمول به مشتریان کمک می‌کند تا دو یا سه پیکربندی را به صورت کنار هم بر اساس هزینه هر تن یا هر چرخه پیش از تصمیم خرید مقایسه کنند.
چرا Yutong
Yutong Heavy Industries شرکت اصلی گروه Yutong است که ساخت ماشین‌آلات ساختمانی و خودروهای ویژه را زیر یک سقف جمع می‌کند. همین یکپارچگی عمودی — از شاسی و کابین تا روبنا و پیشرانه الکتریکی — یعنی جرثقیل کف‌گرد هیدرولیک به عنوان یک سیستم تنظیم‌شده تحویل می‌شود نه مونتاژی از قطعات شخص ثالث. مشتریان جهانی از حقوق مستقل واردات و صادرات، مستندات ISO و CE، و شبکه قطعات و سرویسی که آسیای جنوب شرقی، خاورمیانه، آفریقا و آسیای مرکزی را پوشش می‌دهد بهره می‌برند.
پرسش‌های متداول
ظرفیت بالابری / نامی آن چقدر است؟
آن حول یک ظرفیت نامی مناسب برای نصب توربین بادی، ماژول‌های پتروشیمی، نصب عرشه پل، بالابری سنگین پیش‌ساخته، و عملیات شمع‌کوبی فونداسیون مهندسی شده است. ارقام دقیق در جدول پارامترهای فنی بالا فهرست شده و قابل تنظیم برای چرخه کاری شما هستند.
آیا نسخه برقی یا انرژی جدید آن موجود است؟
Yutong پیکربندی‌های تمام‌برقی، افزایش‌دهنده برد و دیزلی را برای این پلتفرم ارائه می‌دهد. واریانت‌های برقی برای نصب توربین بادی، ماژول‌های پتروشیمی، نصب عرشه پل، بالابری سنگین پیش‌ساخته، و عملیات شمع‌کوبی فونداسیون جایی که عملیات بدون آلایندگی و هزینه انرژی پایین‌تر در هر چرخه اهمیت دارد توصیه می‌شود.
چگونه جرثقیل کف‌گرد هیدرولیک مناسب پروژه‌ام را انتخاب کنم؟
از تطبیق ظرفیت بالابری نامی در شعاع کاری موردنیاز با سنگین‌ترین بالابری، ارزیابی پیکربندی طول بوم بر اساس ترکیب پروژه، و انتخاب پکیج وزنه تعادل برای بهینه‌سازی هزینه حمل شروع کنید. تیم مهندسی ما می‌تواند جدول بار، مسیر یا چیدمان سایت و چرخه کاری شما را بررسی و پیکربندی بهینه را توصیه کند.
زمان تحویل معمول و گارانتی چقدر است؟
پیکربندی‌های استاندارد معمولاً ظرف ۴ تا ۸ هفته ارسال می‌شوند؛ روبناهای سفارشی ممکن است ۸ تا ۱۲ هفته زمان نیاز داشته باشند. Yutong گارانتی استاندارد ۱۲ ماهه یا ۲۰۰۰ ساعته با پشتیبانی جهانی قطعات یدکی ارائه می‌دهد.
آیا می‌توان آن را به کشور من صادر کرد؟
بله. Yutong Heavy Industries دارای حقوق مستقل واردات و صادرات است و این مدل را با مستندات CE / ISO در صورت نیاز به مشتریان آسیای جنوب شرقی، خاورمیانه، آفریقا و آسیای مرکزی عرضه می‌کند.
