نمای کلی محصول
مدل: YTQU100HDS | دسته: جرثقیل خزنده هیدرولیک

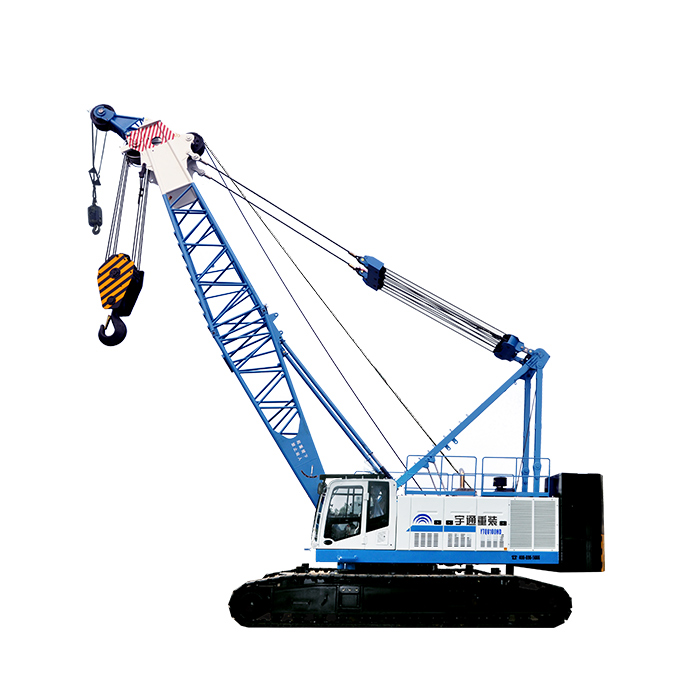

جرثقیل خزنده هیدرولیک سنگین YTQU100HDS‑1 با حداکثر بار بالابری ۱۰۰ تن، برای بالابری، گودبرداری عمیق، تراکم دینامیکی و جابه‌جایی دکل حفاری، ماشین سنگین ساخت فونداسیون.
مدل
Ytqu100Hds-1
ظرفیت بالابری (t·m)
بوم اصلی
۱۳
طول اولیه بوم (M)
ویژگی‌های عملکردی
۱. پارامترهای محصول
YTQU100HDS-1 پارامترهای مورد — بوم اصلی — ظرفیت بالابری (t·m) ۱۰۰×
۲. پارامترهای محصول
۲ طول اولیه بوم (m) ۱۳ حداکثر بوم اصلی (m) ۴۰ زاویه بارگیری بوم اصلی (°) ۳۰~۸۰ ضریب بالابری اصلی — ضریب بالابری اصلی ۸ سرعت حرکت — سرعت حرکت (km/h) ۰-
۳. پارامترهای محصول
۴ سرعت چرخش — سرعت چرخش (rpm) ۰-
۴. پارامترهای محصول
۲ واینچ اصلی — قطر سیم‌بکسل (mm) ۳۲ حداکثر سرعت بکسل (m/min) ۷۵ حداکثر نیروی کشش تک‌بکسل (لایه اول) (kN) ۲۴۵ طول بکسل (m) ۱۵۰ واینچ کمکی — قطر سیم‌بکسل (mm) ۲۸/۳۲ (پایین‌بر سریع اختیاری) حداکثر سرعت بکسل (m/min) ۹۵/۷۵ (اختیاری) حداکثر نیروی کشش تک‌بکسل (لایه اول) (kN) ۱۷۵/۲۴۵ (اختیاری) طول بکسل (m) ۱۵۰/۱۵۰ (اختیاری) واینچ سوم (اختیاری) — قطر سیم‌بکسل (mm) ۲۸ (اختیاری) حداکثر سرعت بکسل (m/min) ۵۸ (اختیاری) حداکثر نیروی کشش تک‌بکسل (لایه اول) (kN) ۱۷۶ (اختیاری) طول بکسل (m) ۱۵۰ (اختیاری) واینچ بارگیری — قطر سیم‌بکسل (mm) ۲۲ حداکثر سرعت بکسل (m/min) ۶۴ حداکثر نیروی کشش تک‌بکسل (لایه اول) (t)
۵. پارامترهای محصول
۵ طول بکسل (m) ۱۶۵ موتور — مدل DCEC L9CS4 400C توان (kW) ۲۹۴ گشتاور نامی 1800N.m/1200-1400rpm وزنه تعادل — وزنه تعادل عقب (t) ۳۳ وزنه تعادل پایین (t) ۴ توان صعود — توان صعود (٪) ۳۰ وزن کلی — وزن کلی (t) ۱۰۴ (بوم اولیه) فشار زمین — میانگین فشار زمین (MPa)
۶. پارامترهای محصول
۱۰۸ (بوم اولیه) نوع قلاب — نوع قلاب (t) ۱۵، ۷۰ ابعاد حمل دستگاه اصلی — طول × عرض × ارتفاع (mm) 13320x3520x3540 حداکثر مشخصات چرخش کامل (m)
۷. پارامترهای محصول
6 *توجه: از آنجا که محصول به‌طور مداوم ارتقا و بهبود می‌یابد، ممکن است بین تصاویر، توصیف ویژگی‌ها و پارامترهای عملکردی با محصول واقعی تفاوت‌هایی وجود داشته باشد. محصول واقعی ملاک است.
پارامترهای فنی
| YTQU100HDS-1 | مورد |
|---|---|
| بوم اصلی | ظرفیت بالابری (t·m) |
| طول اولیه بوم (m) | 13 |
| حداکثر بوم اصلی (m) | 40 |
| زاویه بارگیری بوم اصلی (°) | 30~80 |
| ضریب بالابری اصلی | ضریب بالابری اصلی |
| سرعت حرکت | سرعت حرکت (km/h) |
| سرعت چرخش | سرعت چرخش (rpm) |
| واینچ اصلی | قطر سیم‌بکسل (mm) |
| حداکثر سرعت بکسل (m/min) | 75 |
| حداکثر نیروی کشش تک‌بکسل (لایه اول) (kN) | 245 |
| طول بکسل (m) | 150 |
| واینچ کمکی | قطر سیم‌بکسل (mm) |
| حداکثر سرعت بکسل (m/min) | 95/75 (اختیاری) |
| حداکثر نیروی کشش تک‌بکسل (لایه اول) (kN) | 175/245 (اختیاری) |
| طول بکسل (m) | 150/150 (اختیاری) |
| واینچ سوم (اختیاری) | قطر سیم‌بکسل (mm) |
| حداکثر سرعت بکسل (m/min) | 58 (اختیاری) |
| حداکثر نیروی کشش تک‌بکسل (لایه اول) (kN) | 176 (اختیاری) |
| طول بکسل (m) | 150 (اختیاری) |
| واینچ بارگیری | قطر سیم‌بکسل (mm) |
| حداکثر سرعت بکسل (m/min) | 64 |
| حداکثر نیروی کشش تک‌بکسل (لایه اول) (t) | 12.5 |
| طول بکسل (m) | 165 |
| موتور | مدل |
| توان (kW) | 294 |
| گشتاور نامی | 1800N.m/1200-1400rpm |
| وزنه تعادل | وزنه تعادل عقب (t) |
| وزنه تعادل پایین (t) | 4 |
| توان صعود | توان صعود (٪) |
| وزن کلی | وزن کلی (t) |
| فشار زمین | میانگین فشار زمین (MPa) |
| نوع قلاب | نوع قلاب (t) |
| ابعاد حمل دستگاه اصلی | طول × عرض × ارتفاع (mm) |
| حداکثر مشخصات چرخش کامل (m) | 2.6 |
راهنمای تخصصی
جرثقیل خزنده هیدرولیک YTQU100HDS-1 (مدل YTQU100HDS) یک جرثقیل خزنده هیدرولیک طراحی‌شده از Yutong Heavy Industries است که برای نصب توربین بادی، ماژول‌های کارخانه پتروشیمی، نصب دال پل، بالابری سنگین پیش‌ساخته و عملیات شمع‌کوبی فونداسیون طراحی شده است. به‌طور استاندارد، YTQU100HDS-1 یک جرثقیل خزنده سنگین است که بر اساس تقاضای بازار برای ساخت چرخه‌ای فونداسیون سفارشی‌سازی شده است. این تجهیز علاوه بر برآوردن نیازهای معمول بالابری، می‌تواند وظایفی مانند گودبرداری عمیق فونداسیون، گیره تک (دوبل) بکسل و تراکم دینامیکی را همراه با ماشین‌های لوله‌غلتان یا دکل‌های حفاری تمام‌چرخش انجام دهد. حداکثر ظرفیت بالابری آن در طول بوم اولیه ۱۰۰ تن است و با بوم ۲۲ متری می‌تواند دکل‌های حفاری تمام‌چرخش به وزن حداکثر ۶۵ تن را جابه‌جا کند. مدل: YTQU100HDS-1 — حداکثر ظرفیت بالابری (t): ۱۰۰. وجه تمایز این پلتفرم تمرکز بر هندسه بوم شبکه‌ای، کشش بکسل واینچ بالابری هیدرولیک، نشانگر گشتاور بار و حامل زنجیر خودبرپا برای استقرار سریع در محل است. هر تصمیم سازه‌ای، هیدرولیکی و الکتریکی بر اساس ریتم روزانه سایت‌های واقعی سنجیده شده است، جایی که قابلیت اطمینان بین دوره‌های نگهداری برنامه‌ریزی‌شده مستقیماً سودآوری را تعیین می‌کند.
سناریوهای کاربرد
اپراتورها جرثقیل YTQU100HDS-1 را در طیف گسترده‌ای از شرایط به کار می‌گیرند. در ناوگان شهرداری و تجاری، به‌خاطر چرخه کاری قابل پیش‌بینی و هزینه عملیاتی پایین انتخاب می‌شود. در پروژه‌های صنعتی و زیرساختی، جایی که نصب توربین بادی، ماژول‌های پتروشیمی، نصب دال پل، بالابری سنگین پیش‌ساخته و شمع‌کوبی فونداسیون به ماشینی نیاز دارد که با برنامه‌های فشرده همگام شود، تعیین می‌گردد. این پلتفرم همچنین با محیط‌های چندمنظوره سازگار است — برای مثال، انتقال از کار جمع‌آوری یا بالابری روزانه به عملیات شبانه یا خارج از نوبت بدون تغییر نوع خودرو.
نقاط فنی برجسته
YTQU100HDS مشخصات YTQU100HDS-1 را در مورد ارائه می‌دهد؛ بوم اصلی با ظرفیت بالابری (t·m)؛ طول اولیه بوم (m) ۱۳؛ حداکثر بوم اصلی (m) ۴۰؛ زاویه بارگیری بوم اصلی (°) ۳۰~۸۰؛ ضریب بالابری اصلی. در زیر ورق فلزی، مهندسی بر هندسه بوم شبکه‌ای، کشش بکسل واینچ هیدرولیک، نشانگر گشتاور بار و حامل زنجیر خودبرپا برای استقرار سریع تأکید دارد. کنترل‌ها به‌جای سهولت مونتاژ، گرداگرد اپراتور چیده شده‌اند و قطعات سایشی گروه‌بندی شده‌اند تا سرویس روتین بدون ابزار تخصصی انجام شود. این توجه به سرویس‌پذیری است که به ماشین اجازه می‌دهد ارزش باقیمانده خود را در افق ۱۰ ساله حفظ کند.
راهنمای انتخاب
انتخاب پیکربندی مناسب به تطبیق ظرفیت بالابری نامی در شعاع کاری موردنیاز با سنگین‌ترین بار، ارزیابی پیکربندی طول بوم بر اساس ترکیب پروژه و انتخاب بسته وزنه تعادل برای بهینه‌سازی هزینه حمل بستگی دارد. خریداران همچنین باید هزینه مالکیت کل را برنامه‌ریزی کنند: انرژی یا سوخت در هر چرخه کاری، عمر لاستیک و مصرفی، کلاس بیمه و پشتیبانی محلی پس از فروش. تیم مهندسی Yutong به‌طور معمول به مشتریان کمک می‌کند تا دو یا سه پیکربندی را بر اساس هزینه هر تن یا هر چرخه، پیش از تصمیم خرید کنار هم مقایسه کنند.
چرا Yutong
Yutong Heavy Industries شرکت اصلی گروه Yutong است که ساخت ماشین‌آلات ساختمانی و خودروهای ویژه را زیر یک سقف گرد آورده است. این یکپارچگی عمودی — از شاسی و کابین تا سازه فوقانی و پیشرانه برقی — یعنی جرثقیل YTQU100HDS-1 به‌جای مونتاژ قطعات شخص ثالث، به‌صورت یک سیستم تنظیم‌شده تحویل داده می‌شود. مشتریان جهانی از حقوق مستقل واردات و صادرات، مستندات ISO و CE و شبکه قطعات و خدماتی که آسیای جنوب شرقی، خاورمیانه، آفریقا و آسیای مرکزی را پوشش می‌دهد، بهره‌مند می‌شوند.
پرسش‌های متداول
ظرفیت بالابری / نامی YTQU100HDS چقدر است؟
YTQU100HDS حول یک ظرفیت نامی متناسب با نصب توربین بادی، ماژول‌های پتروشیمی، نصب دال پل، بالابری سنگین پیش‌ساخته و شمع‌کوبی فونداسیون مهندسی شده است. ارقام دقیق در جدول پارامترهای فنی بالا فهرست شده و قابل سفارشی‌سازی برای چرخه کاری شماست.
آیا YTQU100HDS در نسخه برقی یا انرژی نو موجود است؟
Yutong پیکربندی‌های تمام‌برقی، دامنه‌افزوده و دیزلی را برای این پلتفرم ارائه می‌دهد. انواع برقی برای نصب توربین بادی، ماژول‌های پتروشیمی، نصب دال پل، بالابری سنگین پیش‌ساخته و شمع‌کوبی فونداسیون که در آن کار بدون انتشار و هزینه انرژی کمتر در هر چرخه اهمیت دارد، توصیه می‌شود.
چگونه جرثقیل خزنده هیدرولیک مناسب پروژه‌ام را انتخاب کنم؟
با تطبیق ظرفیت بالابری نامی در شعاع کاری موردنیاز با سنگین‌ترین بار آغاز کنید، پیکربندی طول بوم را بر اساس ترکیب پروژه ارزیابی کنید و بسته وزنه تعادل را برای بهینه‌سازی هزینه حمل انتخاب کنید. تیم مهندسی ما می‌تواند جدول بار، مسیر یا چیدمان سایت و چرخه کاری شما را بررسی و پیکربندی بهینه را پیشنهاد دهد.
زمان تحویل معمول و گارانتی چقدر است؟
پیکربندی‌های استاندارد معمولاً ظرف ۴ تا ۸ هفته ارسال می‌شوند؛ سازه‌های فوقانی سفارشی ممکن است ۸ تا ۱۲ هفته زمان نیاز داشته باشند. Yutong گارانتی استاندارد ۱۲ ماهه یا ۲۰۰۰ ساعته با پشتیب جهانی قطعات یدکی ارائه می‌دهد.
آیا YTQU100HDS به کشور من صادر می‌شود؟
بله. Yutong Heavy Industries دارای حقوق مستقل واردات و صادرات است و این مدل را با مستندات CE / ISO در صورت نیاز به مشتریان آسیای جنوب شرقی، خاورمیانه، آفریقا و آسیای مرکزی عرضه می‌کند.
