مركبة فحص الجسور من نوع الجمالون
مركبة فحص الجسور من نوع الجمالون من إنتاج شركة Yutong Heavy Industries.
عرض التفاصيل
نظرة عامة على المنتج
الطراز: شاحنة فحص أسفل الجسور | الفئة: المركبات الخاصة
The منصة فحص الجسور مركبة وصول متخصصة أسفل الجسر مصممة لفحص الإنشاءات وصيانتها وإصلاحها على جسور الطرق السريعةيعة، والجسور العلوية للسكك الحديدية، والمنشآت المعلقة. تمتد منصتها المفصلية أسفل سطح الجسر، مما يوفر مساحة عمل مستقرة للمفتشين لفحص العوارض، والركائز، وفواصل التمدد، والمنشآت السفلية للدعامات. مبنية على هيكل شاحنة متعدد المحاور لضمان عبور مستقر على الطرق السريعةيعة ونشر سريع بين مواقع العمل.
600/300
أقصى حمولة / الوزن
≤16
مقياس الأداء
ثقيل الخدمة
فئة البناء
ميزات الأداء
1. منصة الوصول أسفل الجسر
تتميز منصة فحص الجسور بجمالون مفصلي أو ذراع طي يمتد أفقياً أسفل سطح الجسر، مما يوفر منصة عمل مستقرة للمفتشين. ويمكن ضبط المنصة للوصول إلى أعماق ومسافات جسرية مختلفة، لاستيعاب أنواع الإنشاءات العلوية المتنوعة.
2. هيكل مستقر متعدد المحاور
مبنية على هيكل شاحنة متعدد المحاور للخدمة الشاقة، توفر المركبة ثباتاً على الطرق أثناء الانتقال وقاعدة عمل راسخة أثناء النشر. وتقوم الدعامات الخارجية بتسوية الماكينة وتثبيتها على المداخل غير المستوية.
3. تحديد المواقع بدقة
تسمح أدوات التحكم الهيدروليكية بحركة سلسة ودقيقة للمنصة على طول الجسر وعمقه. ويمكن للمشغلين وضع المنصة على بعد سنتيمترات من أهداف الفحص، مما يضمن وصولاً آمناً وفعالاً إلى العوارض والرتابات والكابلات المعلقة.
4. السلامة والامتثال
تتضمن المنصة حواجز واقية ومثبتات لمنع السقوط وخيارات خروج طارئ. وتفي جميع أنظمة الرفع وتحديد المواقع بمعايير السلامة المكافئة لمعايير EN وOSHA، مع حماية من الحمل الزائد وفرملة أمان فاشلة على جميع الحركات الهيدروليكية.
المعلمات الفنية
| نطاق التشغيل الأفقي أسفل الجسر (مم) | 10325~18000 |
|---|---|
| أقصى بُعد لمنصة العمل للنزول من الجسر (مم) | 8000 |
| الحمولة المقدرة / الحمولة البعيدة لمنصة العمل (كغ) | 600/300 |
| زاوية تأرجح منصة العمل أسفل الجسر (°) | 180 |
| مسافة عبور الرصيف (مم) | 2100~2500 |
| ارتفاع عبور الحاجز الواقي (مم) | 2200 |
| النوع الإنشائي لمنصة العمل | نوع الجمالون |
| القدرة الرئيسية لجهاز العمل | أخذ القدرة من الهيكل عبر وصلة نقل الحركة |
| القدبة الاحتياطية لجهاز العمل | وحدة محرك بنزين |
| نوع دفع جهاز الحركة الذاتية | دفع هيدروليكي |
| سرعة الحركة الذاتية (متر/دقيقة) | ≤16 |
| طريقة التشغيل | يدوي، تحكم كهربائي |
| وضع الاتصال | نظام اتصال داخلي سلكي ولاسلكي |
| وضع المراقبة | نظام مراقبة سلكي |
| نطاق التشغيل الأفقي أسفل الجسر (مم) | 11800~21000 |
| أقصى بُعد لمنصة العمل للنزول من الجسر (مم) | 8300 |
| الحمولة المقدرة / الحمولة البعيدة لمنصة العمل (كغ) | 600/300 |
| زاوية تأرجح منصة العمل أسفل الجسر (°) | 180 |
| مسافة عبور الرصيف (مم) | 2100~2500 |
| ارتفاع عبور الحاجز الواقي (مم) | 2200 |
| النوع الإنشائي لمنصة العمل | نوع الجمالون |
| القدرة الرئيسية لجهاز العمل | أخذ القدرة من الهيكل عبر وصلة نقل الحركة |
| القدبة الاحتياطية لجهاز العمل | وحدة محرك بنزين |
| نوع دفع جهاز الحركة الذاتية | دفع هيدروليكي |
| سرعة الحركة الذاتية (متر/دقيقة) | ≤12 |
| طريقة التشغيل | يدوي، تحكم كهربائي |
| وضع الاتصال | نظام اتصال داخلي سلكي ولاسلكي |
| وضع المراقبة | نظام مراقبة سلكي |
حول منصة فحص الجسور
The منصة فحص الجسور مركبة وصول متخصصة أسفل الجسر مصممة لفحص الإنشاءات وصيانتها وإصلاحها على جسور الطرق السريعةيعة، والجسور العلوية للسكك الحديدية، والمنشآت المعلقة. تمتد منصتها المفصلية أسفل سطح الجسر، مما يوفر مساحة عمل مستقرة للمفتشين لفحص العوارض، والركائز، وفواصل التمدد، والمنشآت السفلية للدعامات. مبنية على هيكل شاحنة متعدد المحاور لضمان عبور مستقر على الطرق السريعةيعة ونشر سريع بين مواقع العمل.
تقوم شركة Yutong Heavy Industries بهندسة آلات البناء منذ أكثر من عقدين، وتخدم عملاءها في أكثر من 60 دولة. وتجسد منصة فحص الجسور التزامنا بتقديم معدات متينة ومثبتة ميدانياً مدعومة بدعم ما بعد البيع العالمي. Every machine undergoes rigorous testing before delivery, and our engineering team works directly with customers to configure equipment for specific project conditions and regulatory requirements.
تشمل المزايا الرئيسية لاختيار Yutong التكلفة الإجمالية للملكية التنافسية للملكية، وتوفر قطع الغيار بسهولة، وشروط الدفع والشحن المرنة، والدعم الفني المباشر من المصنع. وسواء أكنت مقاولاً أو موزّعاً أو مالك مشروع، فإن فريقنا جاهز لتقديم المواصفات التفصيلية ومراجع العملاء والعروض الميدانية حيثما توفرت.
التطبيقات المستهدفة: معدات حفر الركائز لأساسات الجسور، وشاحنات الوصول أسفل الجسور، ومعدات صيانة الجسور. للاستفسار عن منصة فحص الجسور، بما في ذلك الأسعار ومواعيد التسليم وخيارات التخصيص، يرجى الاتص بفريق المبيعات التصديرية اليوم.
منتجات ذات صلة

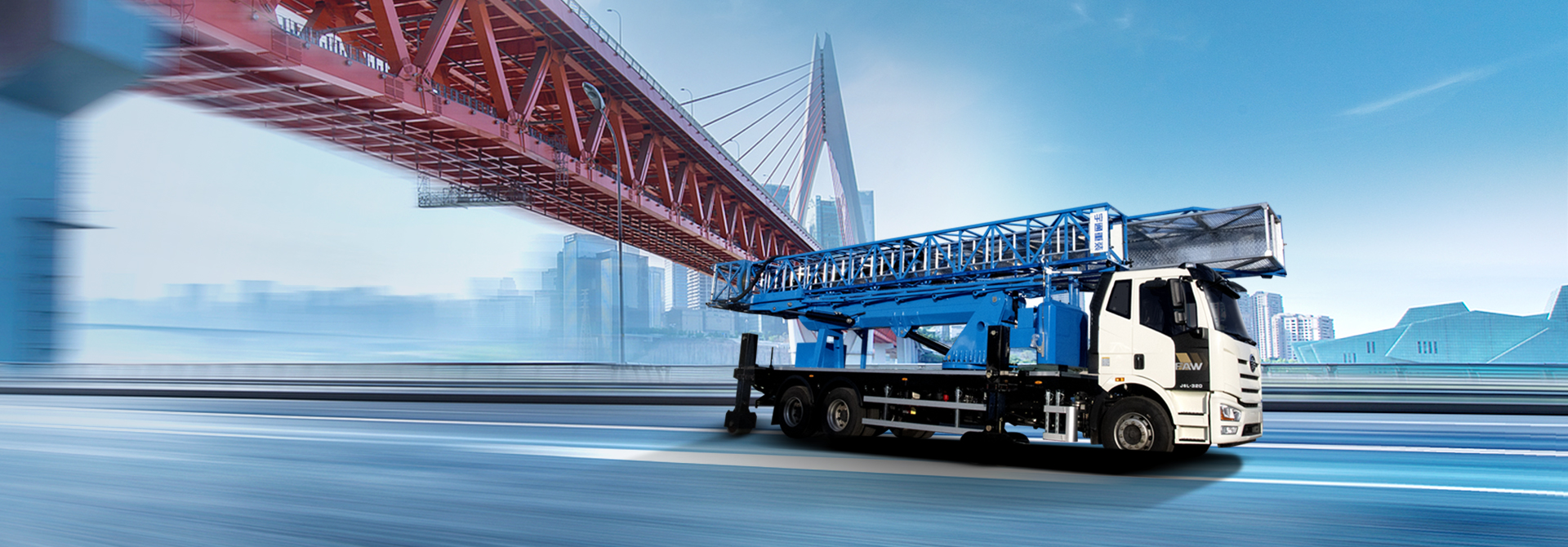

23m مركبة فحص الجسور من نوع الجمالون
23m مركبة فحص الجسور من نوع الجمالون من إنتاج شركة Yutong Heavy Industries.
عرض التفاصيل
26m مركبة فحص الجسور من نوع الجمالون
26m مركبة فحص الجسور من نوع الجمالون من إنتاج شركة Yutong Heavy Industries.
عرض التفاصيل
مركبة فحص الجسور من نوع الجمالون 26 متراً مطوّرة
مركبة فحص الجسور من نوع الجمالون 26 متراً مطوّرة من إنتاج شركة Yutong Heavy Industries.
عرض التفاصيلالأسئلة الشائعة
ما نطاق خلوص الجسر الذي يمكن لمنصة فحص الجسور الوصول إليه؟
توفر منصة فحص الجسور وصولاً أسفل الجسر يتراوح عادة من 2 إلى 8 أمتار أسفل السطح، مع وصول أفقي من 18 إلى 26 متراً حسب الطراز. وهذا يغطي غالبية الجسور العلوية للطرق السريعة وجسور السكك الحديديةدية قيد الخدمة.
ما المهام التي يمكن تنفيذها من المنصة؟
تدعم المنصة الفحص البصري والاختبار بالموجات فوق الصوتية وقياس التشققات وفحص الرتابات وأخذ عينات الخرسانة، وأعمال الصيانة الخفيفة مثل سد الفواصل وتنظيف أنظمة الصرف. كما تستوعب أدوات صغيرة ومعدات الاختبار غير الإتلافي.
كم يستغرق النشر؟
يستغرق زمن الإعداد عادة من 15 إلى 30 دقيقة، بما في ذلك تموضع الشاحنة ونشر الدعامات الخارجية ومد المنصة. ويمكن بعد ذلك إعادة تموضع المركبة على طول الجسر حسب الحاجة لتغطية فحص شاملة.
هل المنصة مناسبة للجسور المغطاة بالكابلات؟
نعم، تتوفر تكوينات متخصصة للجسور المغطاة بالكابلات والجسور المقوسة. وتتميز هذه الطرازات بمدى وصول موسع ومفصلة مرنة للوصول إلى الكابلات المعلقة والأبراج والمنشآت أسفل السطح التي لا يمكن للمنصات القياسية الوصول إليها.
ما حدود سرعة الرياح؟
يقتصر التشغيل عادة على سرعات رياح أقل من 13.8 م/ث (مقياس بوفور 7). وتتضمن المنصة مراقبة بمقياس شدة الريح وقفلاً تلقائياً لتأمين المنصة في ظروف الرياح العاتية.
ما التدريب المطلوب لتشغيل هذه المركبة؟
يجب أن يحمل المشغلون رخص قيادة تجارية مناسبة وأن يكملوا تدريباً خاصاً بالشركة المصنعة على تشغيل المنصة وإجراءات السلامة والبروتوكولات الطارئة. وتوفر Yutong تدريباً ميدانياً مع كل عملية تسليم مركبة.
هل تصدر Yutong إلى بلدي؟
تصدّر Yutong Heavy Industries آلات البناء إلى أكثر من 60 دولة في أنحاء آسيا وأفريقيا والشرق الأوسط وأمريكا الجنوبية وأوروبا الشرقية. وقد أنشأنا شبكات موزّعين وخدمة في الأسواق الرئيسية. اتصل بنا لتأكيد التوفر في منطقتك.
